Gema MagicControl 4.0 Betriebsanleitung Und Ersatzteilliste Seite 75

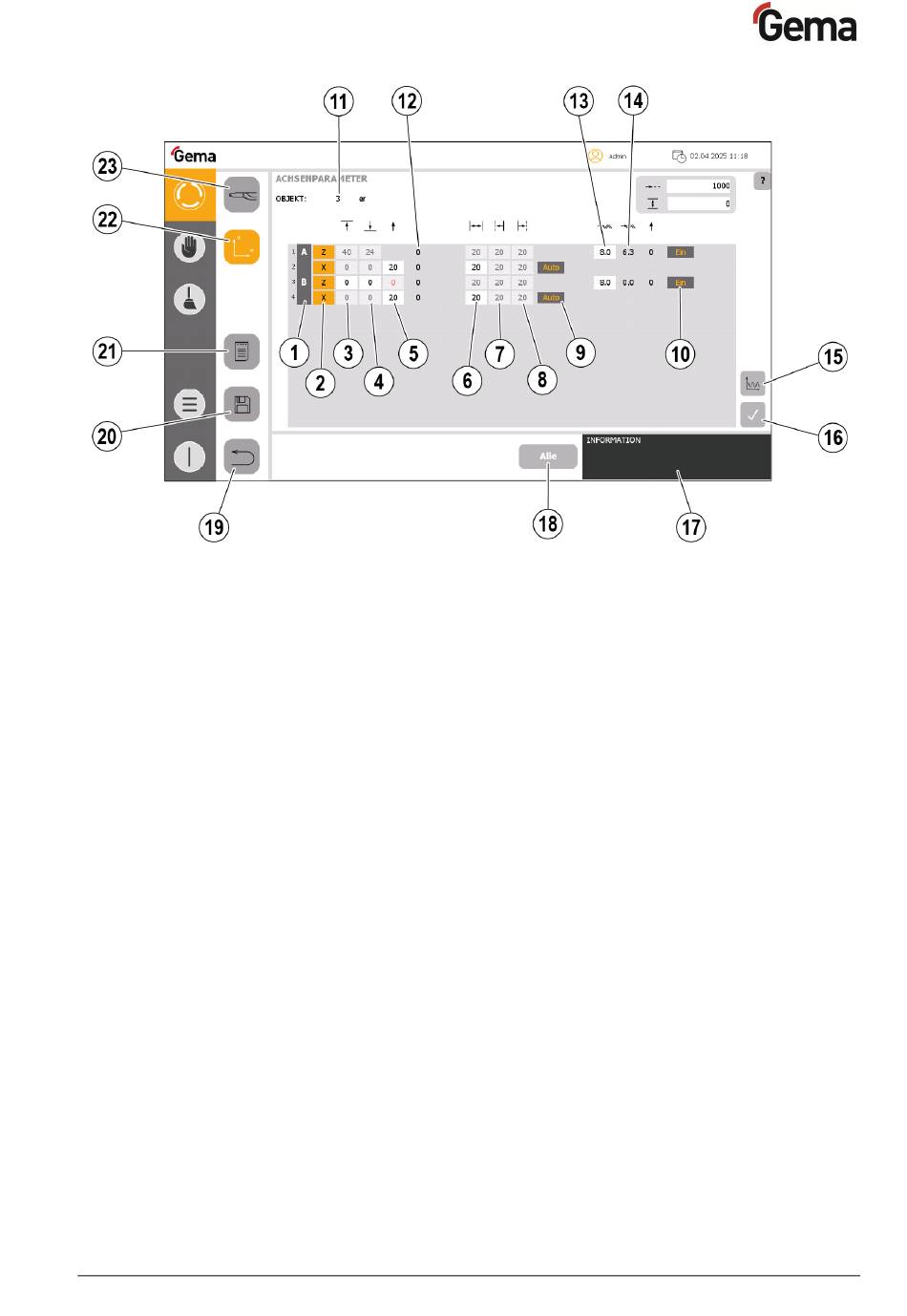

Abb. 38: Applikationsdaten – Achsen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
MagicControl 4.0 (CM40)
Rev. 03 04/25
Station
Achse aktiviert/deaktiviert
Oberer Umkehrpunkt – Fixe Position. Vorsicht: Kollisionsgefahr!
Unterer Umkehrpunkt
Geschwindigkeit
Sprühdistanz: Pistolenspitze - Objekt (kontrolliert von Breiten-Objekterkennung)
– Fixe Position. Vorsicht: Kollisionsgefahr!
Vorlauf = Achse EIN vor dem Objekt
(Werte werden im Konfigurationsmenü eingestellt)
Nachlauf = Achse AUS nach dem Objekt
(Werte werden im Konfigurationsmenü eingestellt)
Auto: Achse fährt gemäss Vorgaben der Objekterkennung und der
Sprühdistanz
Hand: Achse fährt in die vorgegebene Position
Sinuskorrektur Achse aktivieren/deaktivieren
Aktuelles Programm
Aktuelle Position oder Fehlernummer
SOLL Spurenabstand Sinus
Errechneter Spurenabstand auf Basis der aktuellen Begebenheiten
Zugriff auf Seite der abschnittsbezogenen Beschichtung
Fehler quittieren
Fehler-Beschreibung
Änderungen alle Stationen
Aktuelle Seite verlassen, ohne zu speichern, die Änderungen werden verworfen
Änderungen speichern
Zugriff auf alle Beschichtungsprogramme (Objektdatenverwaltung)
Bedienung / Betrieb • 75
