Abb. 29: Diagnose Maske "Applikationspumpe"
Nachfilter

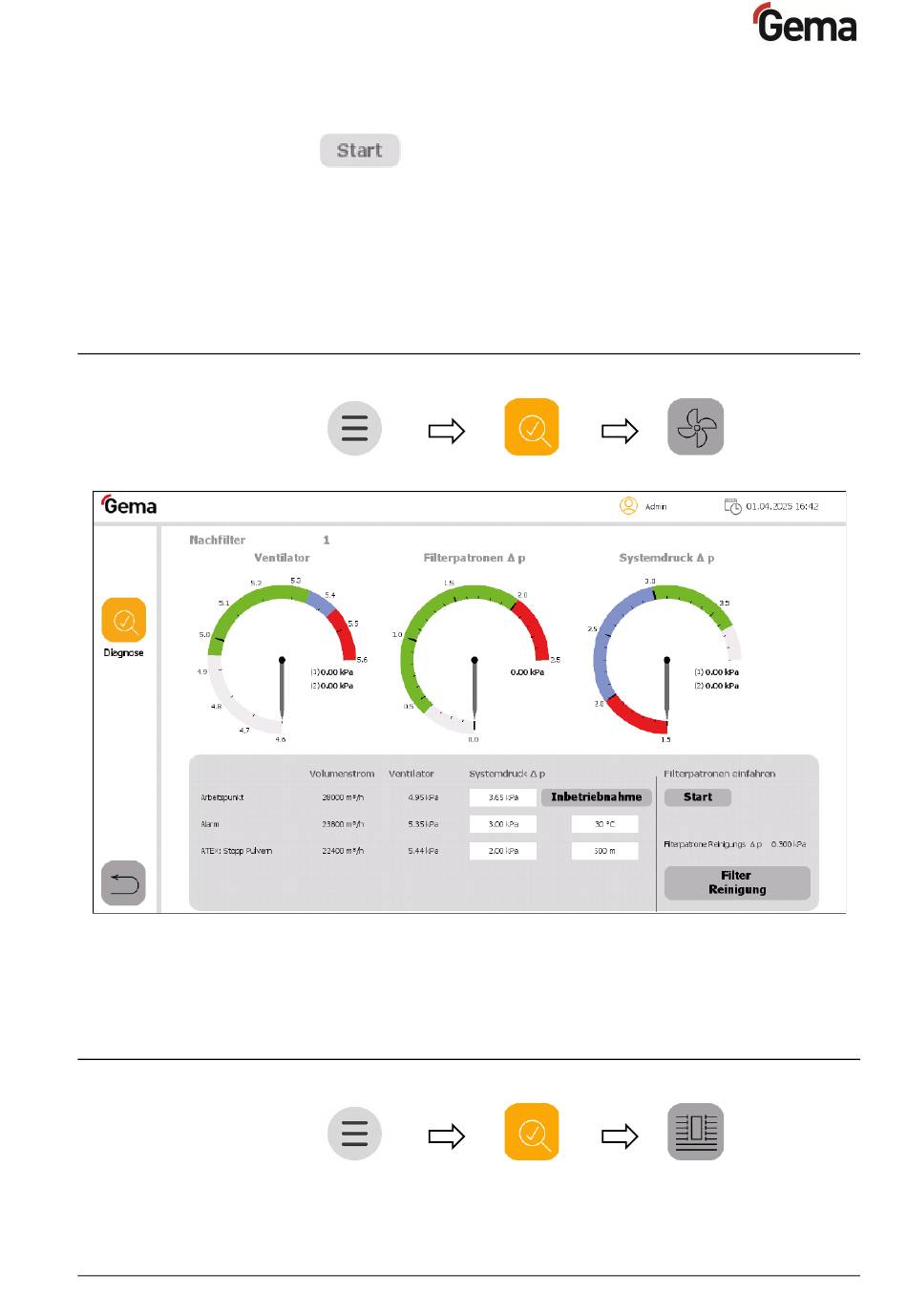

Abb. 30: Diagnose Maske "Abluft"
Objekterkennung
MagicControl 4.0 (CM40)
Rev. 03 04/25
–
Durch das Drücken der "Start"-Taste in der obersten Zeile wird die
Quetschventil-Diagnose aller Applikationspumpen ausgelöst.
–
Bei allen anderen "Start"-Tasten wird eine Quetschventil-Diagnose
der entsprechenden Applikationspumpe ausgelöst.
–
Die Freigabe der Diagnosefunktion erfolgt erst, wenn vorgängig eine
Reinigung des OC07(OC03) und OC10 erfolgt ist.
Diese Seite dient der Beobachtung der Nachfilter-Differenzdrücke.
Die genaue Beschreibung kann im Dokument "NF-Drucküberwachung"
nachgelesen werden.
Diagnose • 49
