Achsen

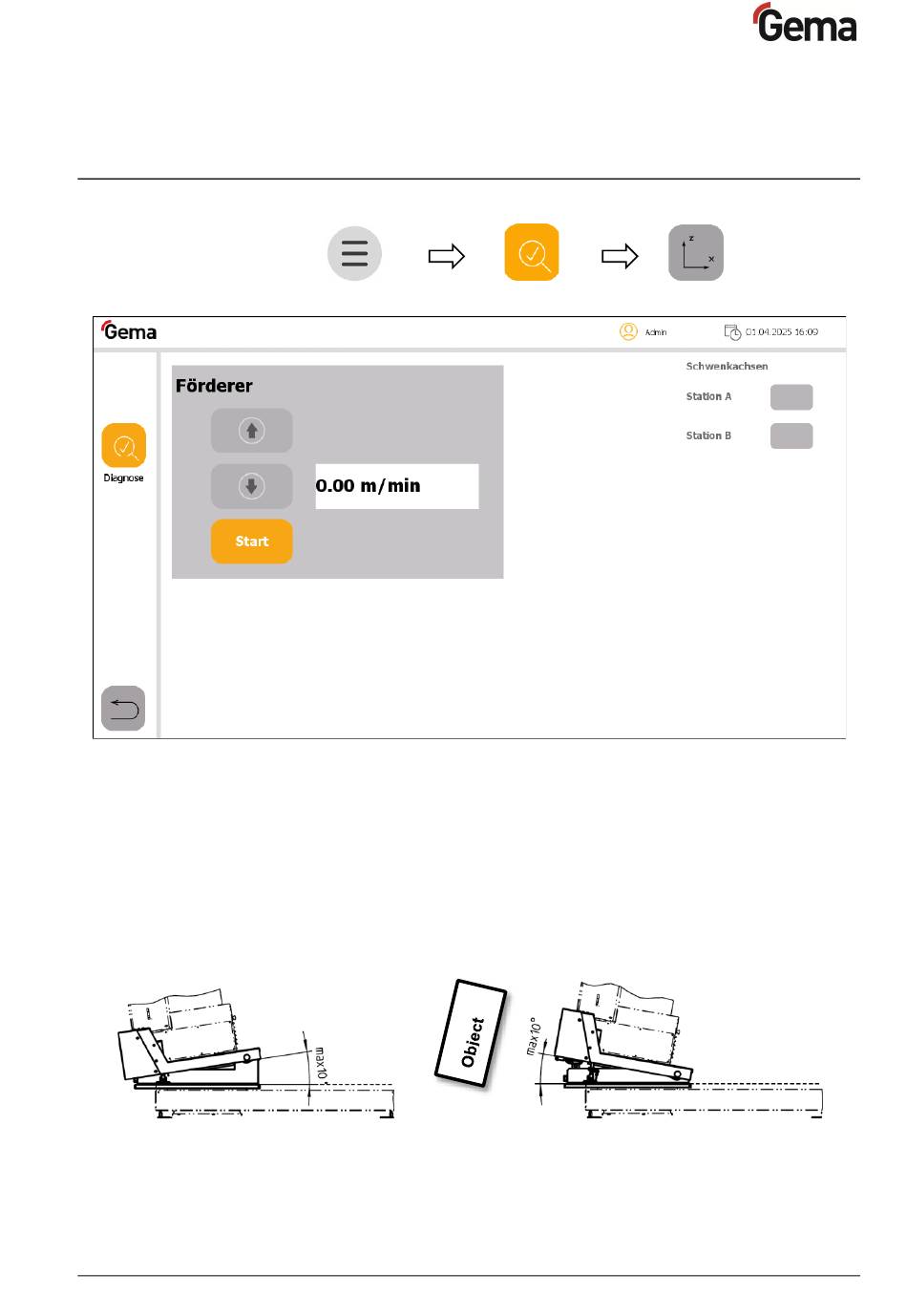

Abb. 24: Diagnose Maske "Achsen"
Abb. 25: Schwenkachsen
MagicControl 4.0 (CM40)
Rev. 03 04/25
Dieser Zustand zeigt an, dass der Download nicht möglich ist und der
Speicher des CGxx gelöscht werden muss (siehe auch die
Bedienungsanleitung des CGxx).
Diese Diagnoseseite wird ausschliesslich für Schwenkachsen
verwendet.
Schwenkachsen sind ein Gema-Produkt, das sehr selten eingesetzt wird.
Schwenkachsen werden verwendet, wenn ein Kunde
Beschichtungsobjekte hat, die in einem genau definierten Winkel schief
hängen. In diesem Fall kann jeweils eine Achse mit einem positiven
Winkel und eine Achse mit einem negativen Winkel verwendet werden.
Damit ist der Beschichtungsabstand auf der gesamten Höhe des
Objektes unverändert.
