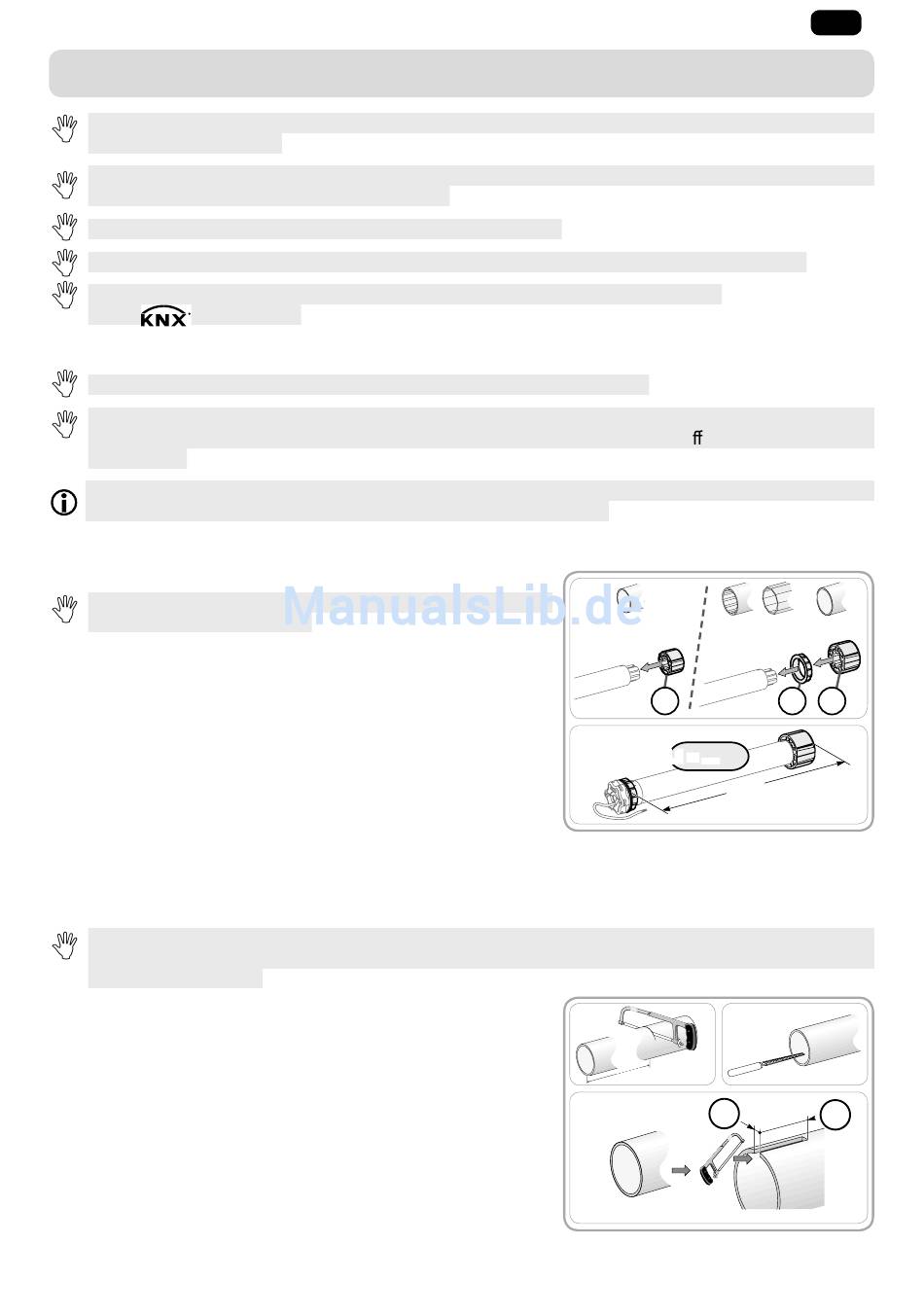

2. INSTALLATION

Die folgenden Anweisungen sind vom Fachmann, der die Installation des Antriebs ausführt,
unbedingt zu beachten.
Lassen Sie den Antrieb niemals fallen, bewahren Sie ihn vor Erschütterungen, bohren Sie ihn nicht
an und tauchen Sie ihn nicht in Flüssigkeiten.
Installieren Sie für jeden Antrieb eine eigene Bedieneinheit.
Schließen Sie niemals zwei verschiedene Bedieneinheiten an ein und denselben Motor an.
Überprüfen Sie die Kompatibilität, wenn Sie den Antrieb mit einem Bussystem
(z. B. „ ") verwenden.

2. 1. MONTAGE

Überprüfen Sie die Belastbarkeit des Rollladens und seines Zubehörs.
Um eine Beschädigung des Rollladens und/oder des Somfy-Produktes auszuschließen,
vergewissern Sie sich bitte, dass der verwendete Antrieb für die betre ende Rollladengröße
geeignet ist.
Für weitere Informationen zur Kompatibilität des Antriebs mit dem Rollladen und dessen Zubehör
wenden Sie sich bitte an den Rollladen-Hersteller oder an Somfy.

2. 1. 1. Vorbereitung des Antriebs

Achten Sie darauf, dass der Innendurchmesser der Welle
mindestens 47 mm beträgt.
Bringen Sie die erforderlichen Zubehörteile zur Montage
1)
des Antriebs an der Welle an:
Entweder nur den Mitnehmer a am Antrieb.
•
Oder den Adapter b und den Mitnehmer c am Antrieb.
•
Messen Sie die Länge (L1) zwischen dem Innenrand des
2)
Antriebskopfes und dem äußersten Ende des Mitnehmers.

2. 1. 2. Vorbereitung der Welle

Installieren Sie den Antrieb ilmo 50 WT in einer Welle mit einer Wandstärke von mindestens 0,5
mm und einer glatten Innenfläche (keine Schweißnähte, Verformungen oder Biegungen auf der
Innenseite der Welle).
Schneiden Sie die Welle auf die gewünschte Länge zu.
1)
Entgraten Sie die Welle und entfernen Sie die Späne.
2)
Versehen Sie die Präzisionsrohre, unter Berücksichtigung
3)
folgender Maße, mit einer Ausklinkung:
d = 4 mm (0.16 Zoll)
•
e = 28 mm (1.1 Zoll)
•
Copyright © 2015 Somfy SAS. All rights reserved.
1)
Ø = 47 mm
a
2)
1)
3)
Abbildungen nicht bindend.
DE
Ø > 47 mm
b c
L1 = ...
L1
2)
d
e
