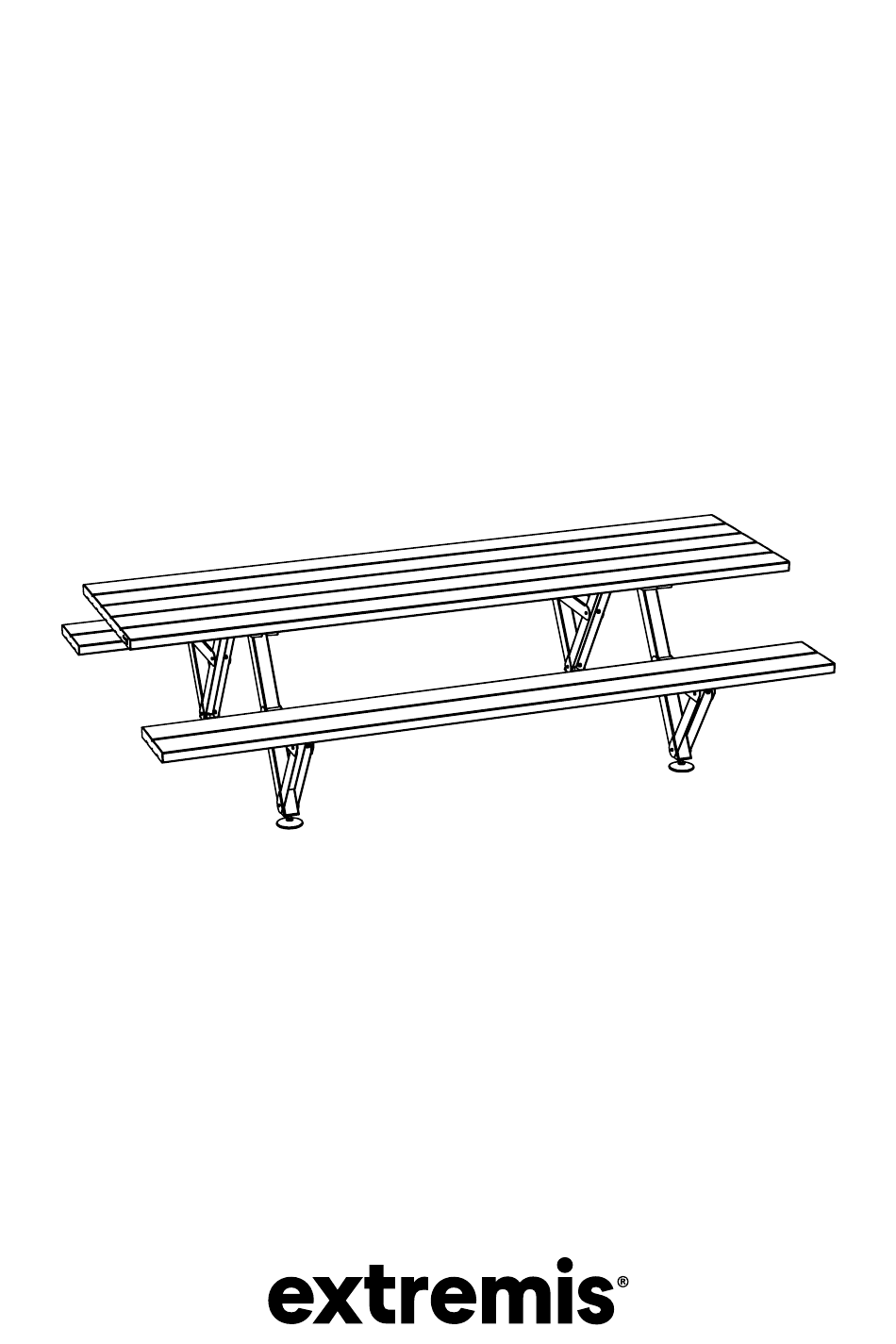

- Seite 1 Marina picnic...
- Seite 2 WICHTIG! AUFHEBEN, UM SPÄTER ETWAS NACHSEHEN ZU KÖNNEN: LESEN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN! VERSÄUMNISSE BEI DER EINHALTUNG KÖNNEN SCHWERE VERLETZUNGEN VERURSACHEN.
- Seite 4 Inhaltsangabe Montagekleinteile Montage Marina picnic Montage Bodenverankerung Warnung - Montageanleitungen - Pflege Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.
- Seite 5 Montagekleinteile 25 x M6 25 x M6x16 21 x M6x20 MAR225 zur Fixierung des des Picknickbeins 21 x M5x12 12 x spacer MAR224 MAR208 zur Befestigung der Abstandhalter zur Fixierung Endstücke der Tischplatte & Bänke...
- Seite 6 Montagekleinteile 2 x M8 2 x spacer 2 x 8,4 2 x plug 2 x stick screw 17,2x16 12x60 M8x100 2 x footcap MAR121 für Bodenverankerung...
- Seite 7 N° 10 - 17 N° 3 - 4 60’ Legen Sie die Profile auf eine geschützte Oberfläche Bei mehr als 2 Beinen darauf achten, dass die Kreuze an der Unterseite der Profile zur gleichen Seite zeigen 7 - Marina picnic...
- Seite 8 MAR208 Legen Sie einen Abstandhalter zwischen jedes Profil, etwa 40 cm 10/12 x spacers vom Ende 8 - Marina picnic...
- Seite 9 MAR224 Führen Sie dies auf beiden Seiten 10/12 x M5x12 durch - Ziehen Sie all Schrauben fest! 9 - Marina picnic...
- Seite 10 MAR225 pro Bein Führen Sie dies auf für alle Beine 10/12 x M6x20 durch - Ziehen Sie all Schrauben fest! 10 - Marina picnic...
- Seite 11 Entfernen Sie all Abstandhalter MAR225 pro Bein Nicht festziehen! 2 x M6 2 x M6x16 11 - Marina picnic...
- Seite 12 MAR225 pro Bein Ziehen Sie all Schrauben fest! 4 x M6 4 x M6x16 12 - Marina picnic...
- Seite 13 Wiederholen Sie die Schritte 6a–6c für jedes Beinpaar und legen Sie sie beiseite 13 - Marina picnic...
- Seite 14 MAR225 pro Bein Führen Sie dies auf für alle Beine 12 x M6 12 x M6x16 durch - Ziehen Sie all Schrauben fest! 14 - Marina picnic...
- Seite 15 MAR208 Legen Sie einen Abstandhalter zwischen jedes Profil, etwa 40 cm 10/12 x spacers vom Ende 15 - Marina picnic...
- Seite 16 MAR224 pro Bank Führen Sie dies auf beiden Seiten 4 x M5x12 durch - Ziehen Sie all Schrauben fest! 16 - Marina picnic...
- Seite 17 MAR225 pro Bank Positionieren Sie zuerst die Schrauben an der Innenseite des Tisches, dann die Schrauben an der 4 x M6x20 Außenseite - Ziehen Sie all Schrauben fest! 17 - Marina picnic...
- Seite 18 Nivellieren Sie den Tisch, indem Sie die Nivellierfüße mehr oder weniger stark drehen Ziehen Sie die Schraube fest! 18 - Marina picnic...
- Seite 19 Bodenverankerung 30’ Entfernen Sie alle Stellfüße 19 - Marina picnic...
- Seite 20 5 Profilen = 110 cm 6 Profilen = 125 cm L = Abstand zwischen den Mittelpunkten der Tischbeine 20 - Marina picnic...
- Seite 21 21 - Marina picnic...
- Seite 22 Falls die Bodenverankerung nachbestellt wurde, ist die Wah- rscheinlichkeit hoch, dass die Zugmuttern sich noch in den Tischbeinen befinden. Bohren Sie die Zugmuttern mit einem Bohrer ø12 aus 22 - Marina picnic...
- Seite 23 MAR225 pro Bein ø12 mm 2 x plug MAR225 pro Bein 5,5 cm 2 x stick screw 23 - Marina picnic...
- Seite 24 MAR225 pro Bein 2 x spacer MAR225 pro Bein 2 x M8 2 x 8,4 Ziehen Sie all Schrauben fest! 24 - Marina picnic...
- Seite 25 Warnung Montageanleitungen Pflege Warnung Montageanleitungen Pflege ...
- Seite 26 Warnung Allgemeines • Zum Öffnen der Verpackung keine scharfen Werkzeuge verwenden. • Wir raten dringend davon ab, Elektrowerkzeuge zu nutzen. • Stolpergefahr, Vorsicht beim Gehen! • Zigaretten nicht auf dem Tisch ausdrücken. • Nicht graffitibeständig. • Lassen Sie Kinder beim Spielen auf dem Tisch nicht unbeaufsichtigt. •...
- Seite 27 da diese die Oberfläche verkratzen. • Die Farbe kann unter UV-Belastung bis zu einem gewissen Grad verblassen. • Flammhemmend - NEN-EN13501-1 A2-sl - Erfüllt die gleichen Kriterien wie Klasse B für die SBI-Prüfung nach EN13823. Darüber hinaus werden diese Produkte bei einem voll entwickelten Feuer nicht wesentlich zur Brandlast und zur Brandverbreitung beitragen.
- Seite 28 Montageanleitungen 1 - 2 - 3 - ... Sehen Sie sich die Zeichnungen an, angefangen mit Seite 7 Marina picnic (S. 7) 1. Legen Sie fünf oder sechs Tischplattenprofile auf den Boden, dabei sollten die Schlitze nach oben zeigen und nutzen Sie die Verpackung als Schutz.
- Seite 29 Max. 8,8 Nm. c. Schrauben Sie jetzt die Nivellierfüße in die Beine. Wiederholen Sie die Schritte 6a–6c für jedes Beinpaar und legen Sie sie beiseite. 7. Schieben Sie die Picnic Beine von Schritt 6a–6c in die Tischplattenverbindung, wo die Bank hingehört. Richten Sie die Löcher aus und befestigen Sie sie mit Hilfe von 6 M6 x 16 Innensechskantschrauben und 6 M6 Sicherungsmuttern pro Bein.
- Seite 30 b. Abmessungen der Länge, Abstand zwischen den Mittelpunkten der Tischbeine. 3. Zeichnen Sie auf dem Boden an, wo der Tisch montiert werden soll. Je Tischbein benötigen Sie 2 Befestigungspunkte, siehe Zeichnung. L = Länge zwischen den Mittelpunkten der Tischbeine / B = Breite zwischen den Mittelpunkten der Tischbeine.
- Seite 31 Sehen Sie sich die Wartungsvideos auf unserer Website an: www.extremis.com/pflege Pulverbeschichtung REINIGEN Regelmäßig Verwenden Sie den zum 100 % biologisch abbaubaren Extremis-Multirei- niger oder einen herkömmlichen Allesreiniger. Keine aggressiven Reini- ger verwenden. Am besten eignet sich ein neutrales Reinigungsmittel in Wasser. SCHÄDEN AUSBESSERN Bei Beschädigung...
- Seite 32 VERSCHÜTTETE FLÜSSIGKEITEN Gleich nach der Nutzung Verschüttete Flüssigkeiten am besten sofort mit saugfähigem Küchenpapier entfernen. Je früher die Reinigung erfolgt, desto leichter verschwinden Flecken. Sunbrella VERSCHÜTTETE FLÜSSIGKEITEN Gleich nach der Nutzung Verschüttete Flüssigkeiten am besten sofort mit saugfähigem Küchenpa- pier entfernen. Die wasserfeste Beschichtung von Sunbrella verhindert, dass Tropfen in den Stoff eindringen.
- Seite 33 findlichen Ökosystemen zu verwenden. Bei starken Moder- oder Schim- melflecken kann die Bleichmittelmenge gesteigert werden.
- Seite 34 Eigentum von Extremis. Kein Teil dieser Publikation darf ohne vorherige schriftliche Zustimmung von Extremis kopiert oder verbreitet werden. Die Namen der Autoren von Fotos, an denen wir keine Rechte besitzen, werden hier genannt. Wir haben uns bemüht, eine vollständige Liste der Namen zu erstellen. Im Falle eines...
