Inhaltszusammenfassung für Extremis Hopper picnic

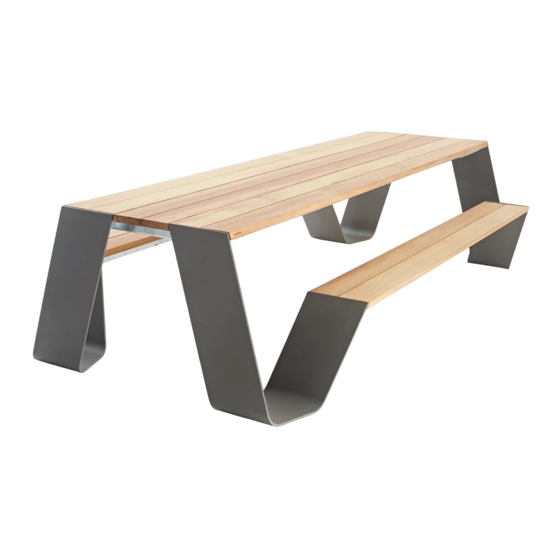

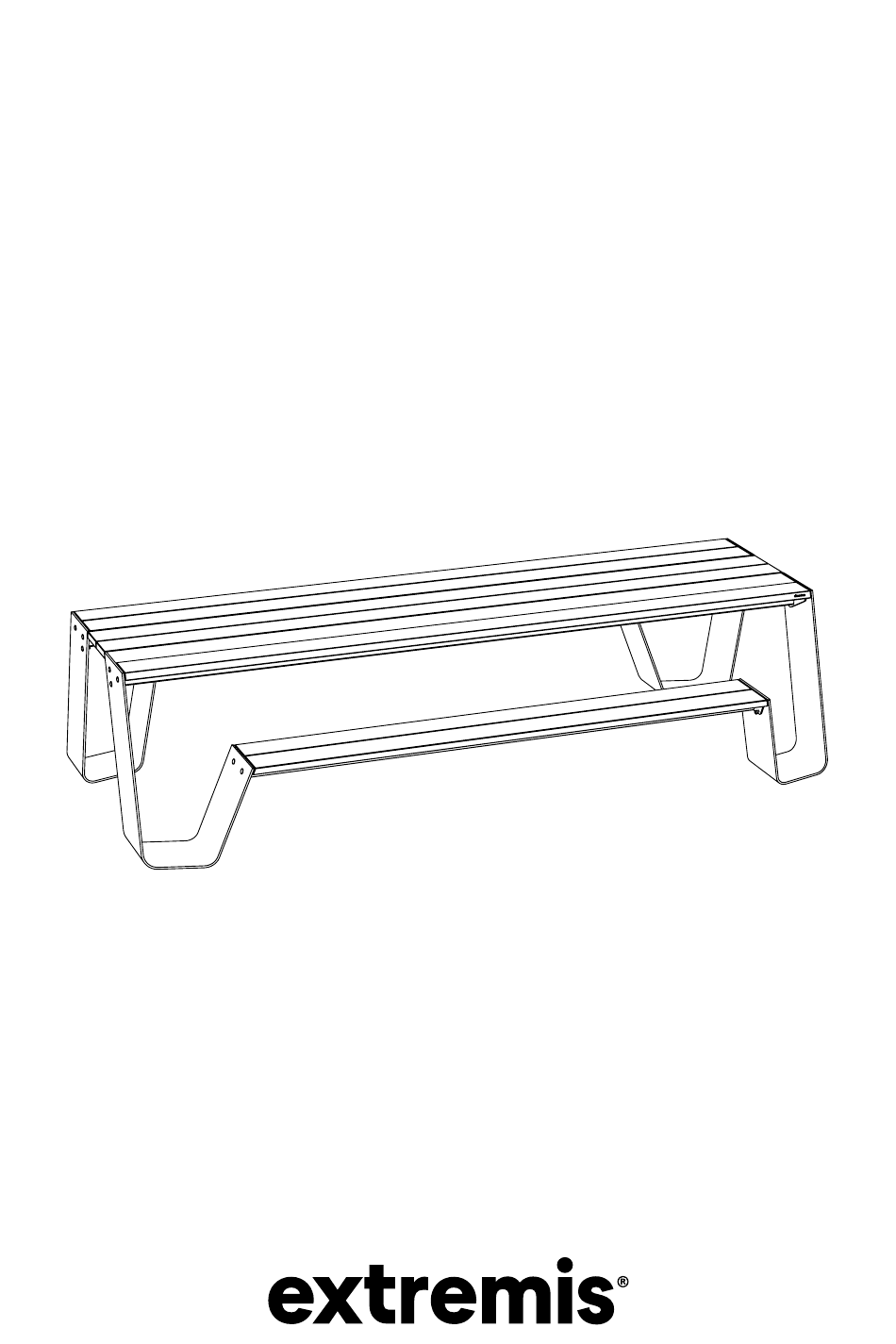

- Seite 1 Hopper picnic...
- Seite 2 WICHTIG! AUFHEBEN, UM SPÄTER ETWAS NACHSEHEN ZU KÖNNEN: SORGFÄLTIG DURCHLESEN!
-
Seite 4: Überklick Alle Teile
Inhaltsangabe Montagekleinteile Überklick alle Teile Montage Hopper picnic Montage Rückenlehne Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen. -
Seite 5: Montage Bodenverankerung
Inhaltsangabe Montage Bodenverankerungsset Montage Bodenverankerung Warnung - Montageanleitungen - Pflege Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen. - Seite 6 Montagekleinteile 11 x M10 11 x M10 HOP571 Montagesatz zur Befestigung der aluminium Beine an Tischplatte und Bänke 11 x M10 11 x M10 11 x M10x30 HOP157 Montagesatz zur Befestigung der verzinktem Beine an Tischplatte und Bänke...
- Seite 7 2 x M10 6 x 5x25 HOW417 HOP152 Montagesatz Montagesatz aluminium Rückenlehne Befestigung Befestigung stütze an der Bank an der Stützen 2 x M10 2 x M10x40 HOP478 Montagesatz zur Befestigung verzinktem stütze an der Bank...
- Seite 8 Überklick alle Teile...
- Seite 9 Hopper picnic N° 17 45’ Für die nächsten Montageschritte muss die Verpackung intakt bleiben!
- Seite 12 Mit Feuerverzinktem Füße HOP157 12 x M10 12 x M10 12 x M10x30...
- Seite 13 Mit Pulverbeschichtete, Aluminium Füße HOP571 Vorsichtig anziehen! Übermäßige Kraftanwendung kann 15 Nm MAX! die Beschichtung beschädigen! 12 x M10 12 x M10...
- Seite 14 Entfernen Sie die Verpackung, bevor Sie die Bänke anbringen 9a. Um eine Rückenlehne zusammenzubauen, gehen Sie auf Seite 18 ...
- Seite 16 Mit Feuerverzinktem Füße 10a. HOP157 8 x M10 8 x M10 8 x M10x30...
- Seite 17 Mit Pulverbeschichtete, Aluminium Füße 10b. HOP571 Vorsichtig anziehen! Übermäßige Kraftanwendung kann 15 Nm MAX! die Beschichtung beschädigen! 8 x M10 8 x M10...
- Seite 18 Rückenlehne Mit Feuerverzinktem Füße 15’ Entfernen Sie diese Schrauben, Muttern und Federringe an der Außenseite der Sitzbank...
- Seite 19 Mit Pulverbeschichtete, Aluminium Füße Entfernen Sie diese Schrauben, Muttern und Federringe an der Außenseite der Sitzbank...
- Seite 20 Mit Feuerverzinktem Füße HOP478 2 x M10 2 x M10x40...
- Seite 21 Mit Pulverbeschichtete, Aluminium Füße HOW417 Vorsichtig anziehen! Übermäßige Kraftanwendung kann 15 Nm MAX! die Beschichtung beschädigen! 2 x M10...
- Seite 22 HOP152 Vorsichtig anziehen! Übermäßige 10 Nm Kraftanwendung kann MAX! die Beschichtung beschädigen! 6 x 5x25...
- Seite 23 Bodenverankerungsset 15’ An der Innenseite der Beine...
- Seite 24 An der Innenseite der Beine...
- Seite 25 Bodenverankerung 15’...
- Seite 26 Hierbei handelt es sich um theoretische Abmessungen, die in der Praxis leicht abweichen können Dimensions (mm) Hopper picnic 180 1356 1620 1280 Hopper picnic 240 1956 2220 1280 Hopper picnic 300 2556 2820 1280 Hopper picnic 360 3156 3420 1280...
- Seite 27 Warnung Montageanleitungen Pflege Warnung Montageanleitungen Pflege ...
-
Seite 28: Allgemeines
Warnung Allgemeines • Zum Öffnen der Verpackung keine scharfen Werkzeuge verwenden. • Wir raten dringend davon ab, Elektrowerkzeuge zu nutzen. • Stolpergefahr, Vorsicht beim Gehen! • Zigaretten nicht auf dem Tisch ausdrücken. • Nicht graffitibeständig. • Lassen Sie Kinder beim Spielen auf dem Tisch nicht unbeaufsichtigt. •... - Seite 29 Hochdruckreiniger, da dies die glatte Oberfläche des Holzes aufrauen und die Holzfasern irreparabel beschädigen kann. • Gründliche Reinigung mit Extremis-Holzreiniger. • Wir empfehlen, das Holz zur Fleckenvorbeugung mit Öl zu behandeln. Dabei können auch kleine Risse und Spalten entstehen. Wir empfehlen jedem, die Möbel mit unserem Holzschutz zu behandeln.
- Seite 30 • Die Farbe kann unter UV-Belastung bis zu einem gewissen Grad verblassen. • Flammhemmend - NEN-EN13501-1 A2-sl - Erfüllt die gleichen Kriterien wie Klasse B für die SBI-Prüfung nach EN13823. Darüber hinaus werden diese Produkte bei einem voll entwickelten Feuer nicht wesentlich zur Brandlast und zur Brandverbreitung beitragen.
- Seite 31 Montageanleitungen 1 - 2 - 3 - ... Sehen Sie sich die Zeichnungen an, angefangen mit Seite 9 Hopper picnic (p9) 1. Nehmen Sie den Deckel von der Verpackung. Für die nächsten Montageschritte muss die Verpackung intakt bleiben! 2. Entfernen Sie die vier Schrauben aus den zwei Brettchen, die die Tischbeine bem Transport 33 fixieren.
- Seite 32 9. Um eine Rückenlehne zusammenzubauen, gehen Sie auf Seite 18. Montieren Sie jetzt die Bankrahmen auf dieselbe Weise auf die Tischbeine. Erst danach können alle Muttern angezogen werden. 10. a. Mit Feuerverzinktem Füße Stecken Sie jedes Tischbein 3 Schrauben M10x30 durch die viereckigen Löcher. Drehen Sie dann die mitgelieferten Muttern mit Sprengring auf das Gewindeende.
- Seite 33 2. Remove the plates and drill holes in the marked locations. 3. Place the plates back and use the most appropriate fasteners for the surface on which the Hopper is to stand. Floor fastening (p25) 1. Mark the places on the floor where the fastening plates are to be located.
-
Seite 34: Tägliche Reinigung
Pflege Holz TÄGLICHE REINIGUNG Regelmäßig und nach jeder Nutzung reinigen Holz benötigt kaum Pflege, aber je besser sie es behandeln, desto länger haben Sie Freude daran. Wenn das Holz regelmäßig und gleich nach jeder Nutzung mit einem feuchten Tuch abgewischt wird, können Flüssigkeiten nicht tief eindringen. -
Seite 35: Mit Der Maschine Schleifen
Extremis ist ein rein natürliches Produkt auf Leinölbasis. Das Öl ist farblos, macht das Holz aber nach der Behandlung etwas dunkler. Alle Reste früherer Behandlungen entfernen. MIT DER MASCHINE SCHLEIFEN Nur alle 2 bis 4 Jahre Nach einigen Jahren kann sich das Holz verziehen und es können kleine Risse auftreten. -
Seite 36: Schäden Ausbessern
Schicht, die vor Korrosion schützt. Pulverbeschichtung REINIGEN Regelmäßig Verwenden Sie den zum 100 % biologisch abbaubaren Extremis-Multirei- niger oder einen herkömmlichen Allesreiniger. Keine aggressiven Reini- ger verwenden. Am besten eignet sich ein neutrales Reinigungsmittel in Wasser. SCHÄDEN AUSBESSERN Bei Beschädigung... -
Seite 37: Bei Hartnäckigen Flecken
Sie auch an die Umwelt. Bleichmittel kann Umweltschäden verursachen. Wir empfehlen, Bleichmittel nicht in der Nähe von Gewässern oder emp- findlichen Ökosystemen zu verwenden. Bei starken Moder- oder Schim- melflecken kann die Bleichmittelmenge gesteigert werden. Sehen Sie sich die Wartungsvideos auf unserer Website an: www.extremis.com/pflege... - Seite 38 Eigentum von Extremis. Kein Teil dieser Publikation darf ohne vorherige schriftliche Zustimmung von Extremis kopiert oder verbreitet werden. Die Namen der Autoren von Fotos, an denen wir keine Rechte besitzen, werden hier genannt. Wir haben uns bemüht, eine vollständige Liste der Namen zu erstellen. Im Falle eines...
