Extremis Marina combo Montageanleitung

Vorschau ausblenden Andere Handbücher für Marina combo:

Inhaltsverzeichnis

Marina combo
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Extremis Marina combo

Inhaltszusammenfassung für Extremis Marina combo

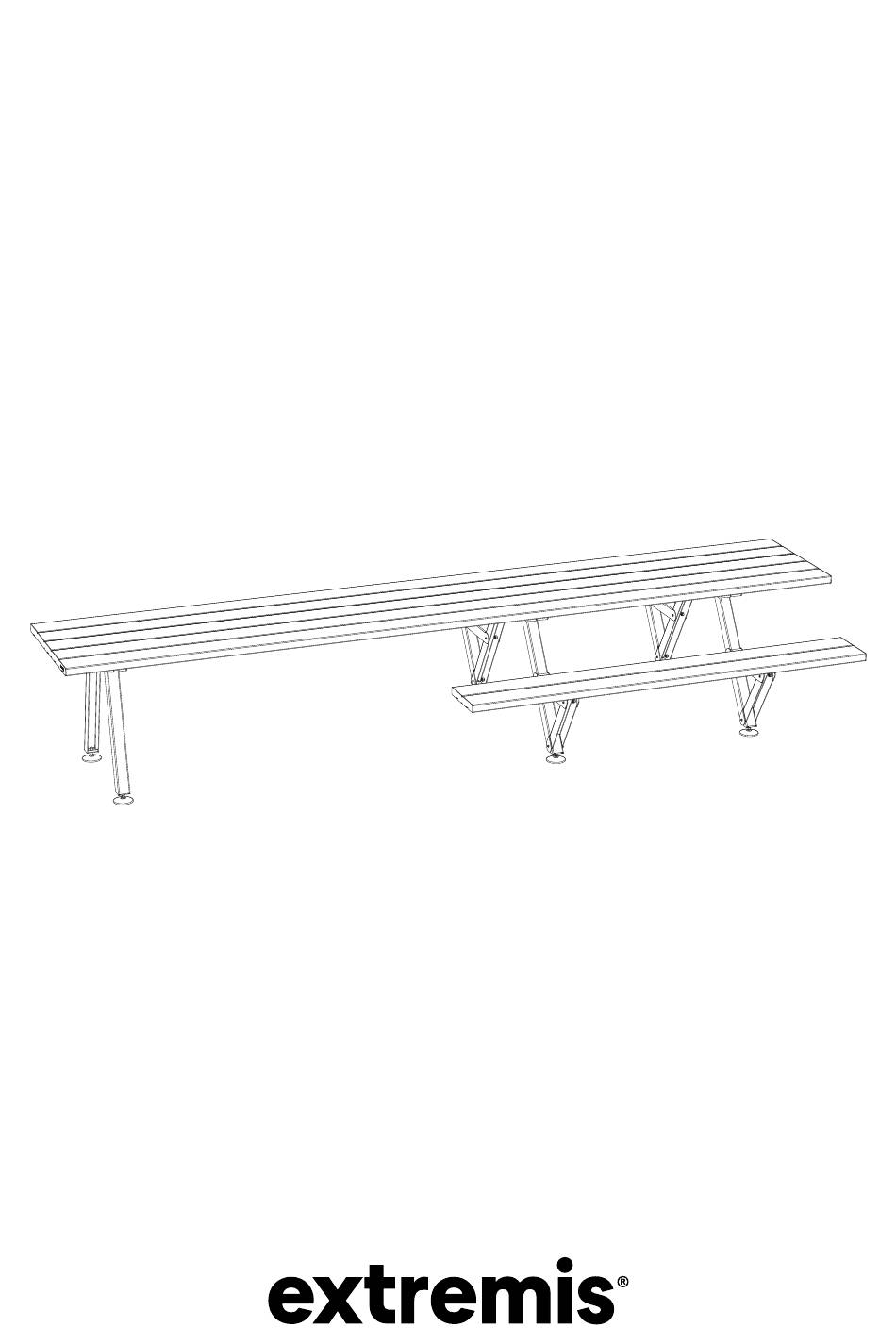

  • Seite 1 Marina combo...
  • Seite 2 WICHTIG! AUFHEBEN, UM SPÄTER ETWAS NACHSEHEN ZU KÖNNEN: LESEN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN! VERSÄUMNISSE BEI DER EINHALTUNG KÖNNEN SCHWERE VERLETZUNGEN VERURSACHEN.

  • Seite 4: Montage Bodenverankerung

    Inhaltsangabe Montagekleinteile  Montage Marina combo  Montage Bodenverankerung  Warnung - Montageanleitungen - Pflege  Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.
  • Seite 5 Montagekleinteile 25 x M6 25 x M6x16 21 x M6x20 MAR225 zur Fixierung des Picknickbeins 13 x M6 13 x M6x16 13 x M6x20 MAR227 zur Fixierung des Tischbeins...
  • Seite 6 Montagekleinteile 21 x M6x20 MAR222 zur Fixierung des zusätliche Tischstütze 21 x M5x12 12 x spacer MAR224 MAR208 zur Befestigung der Abstandhalter zur Fixierung Endstücke der Tischplatte & Bänke...
  • Seite 7 Montagekleinteile 2 x M8 2 x spacer 2 x 8,4 2 x plug 2 x stick screw 17,2x16 12x60 M8x100 2 x footcap MAR121 für Bodenverankerung...
  • Seite 8 Marina combo N° 10 - 17 N° 3 - 4 60’ Legen Sie die Profile auf eine geschützte Oberfläche Achten Sie darauf dass die Kreuze an der Unterseite der Profile zur gleichen Seite zeigen 8 - Marina combo...
  • Seite 9 MAR208 Legen Sie einen Abstandhalter zwischen jedes Profil, etwa 40 cm 10/12 x spacers vom Ende 9 - Marina combo...
  • Seite 10 MAR224 Führen Sie dies auf beiden Seiten 10/12 x M5x12 durch - Ziehen Sie all Schrauben fest! 10 - Marina combo...
  • Seite 11 MAR225 oder MAR227 pro Bein Führen Sie dies auf für alle Beine 10/12 x M6x20 durch - Ziehen Sie all Schrauben fest! 11 - Marina combo...
  • Seite 12 Entfernen Sie alle Abstandhalter 6a. Picknickbein MAR225 pro Bein Nicht festziehen! 2 x M6 2 x M6x16 12 - Marina combo...
  • Seite 13 MAR225 pro Bein Ziehen Sie all Schrauben fest! 4 x M6 4 x M6x16 13 - Marina combo...
  • Seite 14 Wiederholen Sie die Schritte 6a–6c für jedes Beinpaar und legen Sie sie beiseite 14 - Marina combo...
  • Seite 15 MAR225 pro Bein Führen Sie dies auf für alle Picknickbeine 12 x M6 12 x M6x16 durch - Ziehen Sie all Schrauben fest! 15 - Marina combo...
  • Seite 16 8a. Tischbein MAR227 per leg Führen Sie dies auf für alle Tischbeine 12 x M6 12 x M6x16 durch - Ziehen Sie all Schrauben fest! 16 - Marina combo...
  • Seite 17 8b. Tischbein 17 - Marina combo...
  • Seite 18 MAR208 Legen Sie einen Abstandhalter zwischen jedes Profil, etwa 40 cm 10/12 x spacers vom Ende 18 - Marina combo...
  • Seite 19 MAR224 pro Bank Führen Sie dies auf beiden Seiten durch & Entfernen Sie alle Abstandhalter - Ziehen Sie 4 x M5x12 all Schrauben fest! 19 - Marina combo...
  • Seite 20 MAR225 pro Bank Positionieren Sie zuerst die Schrauben an der Innenseite des Tisches, dann die Schrauben an der 4 x M6x20 Außenseite - Ziehen Sie all Schrauben fest! 20 - Marina combo...
  • Seite 21 Nivellieren Sie den Tisch, indem Sie die Nivellierfüße mehr oder weniger stark drehen Ziehen Sie die Schraube fest! 21 - Marina combo...
  • Seite 22 Bodenverankerung 30’ Entfernen Sie alle Stellfüße 22 - Marina combo...
  • Seite 23 5 Profilen = 62 cm 6 Profilen = 76 cm 5 Profilen = 110 cm 6 Profilen = 125 cm L = Abstand zwischen L = Abstand zwischen den Mittelpunkten der den Mittelpunkten der Tischbeine Tischbeine 23 - Marina combo...
  • Seite 24 24 - Marina combo...
  • Seite 25 Falls die Bodenverankerung nachbestellt wurde, ist die Wah- rscheinlichkeit hoch, dass die Zugmuttern sich noch in den Tischbeinen befinden. Bohren Sie die Zugmuttern mit einem Bohrer ø12 aus 25 - Marina combo...
  • Seite 26 MAR225 pro Bein ø12 mm 2 x plug MAR225 pro Bein 5,5 cm 2 x stick screw 26 - Marina combo...
  • Seite 27 MAR225 pro Bein 2 x spacer MAR225 pro Bein 2 x M8 2 x 8,4 Ziehen Sie all Schrauben fest! 27 - Marina combo...
  • Seite 28 Warnung Montageanleitungen Pflege Warnung  Montageanleitungen  Pflege ...

  • Seite 29: Allgemeines

    Warnung Allgemeines • Zum Öffnen der Verpackung keine scharfen Werkzeuge verwenden. • Wir raten dringend davon ab, Elektrowerkzeuge zu nutzen. • Stolpergefahr, Vorsicht beim Gehen! • Zigaretten nicht auf dem Tisch ausdrücken. • Nicht graffitibeständig. • Lassen Sie Kinder beim Spielen auf dem Tisch nicht unbeaufsichtigt. •...
  • Seite 30 da diese die Oberfläche verkratzen. • Die Farbe kann unter UV-Belastung bis zu einem gewissen Grad verblassen. • Flammhemmend - NEN-EN13501-1 A2-sl - Erfüllt die gleichen Kriterien wie Klasse B für die SBI-Prüfung nach EN13823. Darüber hinaus werden diese Produkte bei einem voll entwickelten Feuer nicht wesentlich zur Brandlast und zur Brandverbreitung beitragen.
  • Seite 31 Montageanleitungen 1 - 2 - 3 - ... Sehen Sie sich die Zeichnungen an, angefangen mit Seite 8 Marina picnic (S. 8) 1. Legen Sie fünf oder sechs Tischplattenprofile auf den Boden, dabei sollten die Schlitze nach oben zeigen und nutzen Sie die Verpackung als Schutz.
  • Seite 32 Max. 8,8 Nm. c. Schrauben Sie jetzt die Nivellierfüße in die Beine. Wiederholen Sie die Schritte 6a–6c für jedes Beinpaar und legen Sie sie beiseite. 7. Schieben Sie die Picnic Beine von Schritt 6a–6c in die Tischplattenverbindung, wo die Bank hingehört. Richten Sie die Löcher aus und befestigen Sie sie mit Hilfe von 6 M6 x 16 Innensechskantschrauben und 6 M6 Sicherungsmuttern pro Bein.
  • Seite 33 weniger stark drehen, und befestigen Sie sie durch Anziehen der Mutter gegen das Bein. Bodenverankerung (S. 22) 1. Entfernen Sie die vorhandenen Stellfüße. 2. a. Abmessung der Breite: Tischplatte mit 5 Profilen = 110 cm | Tischplatte mit 6 Profilen = 125 cm. b.

  • Seite 34: Schäden Ausbessern

    Sehen Sie sich die Wartungsvideos auf unserer Website an: www.extremis.com/pflege Pulverbeschichtung REINIGEN Regelmäßig Verwenden Sie den zum 100 % biologisch abbaubaren Extremis-Multirei- niger oder einen herkömmlichen Allesreiniger. Keine aggressiven Reini- ger verwenden. Am besten eignet sich ein neutrales Reinigungsmittel in Wasser. SCHÄDEN AUSBESSERN Bei Beschädigung...

  • Seite 35: Regular Cleaning

    VERSCHÜTTETE FLÜSSIGKEITEN Gleich nach der Nutzung Verschüttete Flüssigkeiten am besten sofort mit saugfähigem Küchenpapier entfernen. Je früher die Reinigung erfolgt, desto leichter verschwinden Flecken. Sunbrella VERSCHÜTTETE FLÜSSIGKEITEN Gleich nach der Nutzung Verschüttete Flüssigkeiten am besten sofort mit saugfähigem Küchenpa- pier entfernen. Die wasserfeste Beschichtung von Sunbrella verhindert, dass Tropfen in den Stoff eindringen.
  • Seite 36 findlichen Ökosystemen zu verwenden. Bei starken Moder- oder Schim- melflecken kann die Bleichmittelmenge gesteigert werden.
  • Seite 37 Eigentum von Extremis. Kein Teil dieser Publikation darf ohne vorherige schriftliche Zustimmung von Extremis kopiert oder verbreitet werden. Die Namen der Autoren von Fotos, an denen wir keine Rechte besitzen, werden hier genannt. Wir haben uns bemüht, eine vollständige Liste der Namen zu erstellen. Im Falle eines...
