priwatt priBalcony Montageanleitungen Seite 41

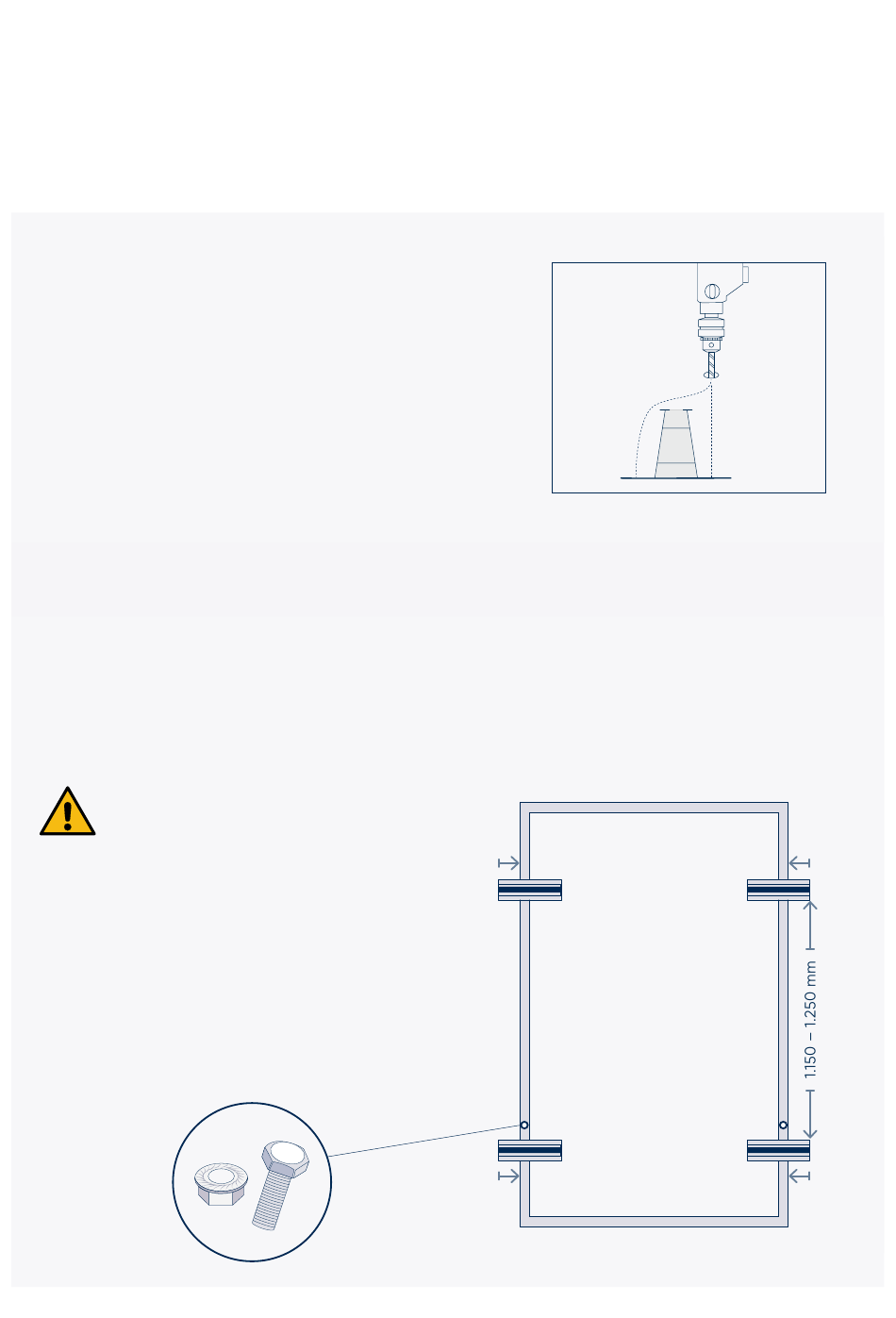

01 Montageschiene Vorbereiten
Zuerst wählst Du Schrauben und Dübel zur
Befestigung Deiner Stecker-Solaranlage so aus,
dass diese einen sicheren Halt gewährleisten.
Entsprechend Deiner selbstgewählten
Verschraubung bohrst Du mit einem Metallbohrer
entsprechende Löcher in den Fuß der
Montageschiene, siehe nebenstehende Grafik.
02 Montage an der Wand
1 Solarmodul / Einzelmontage
Du kannst das Solarmodul horizontal an die Wand schrauben. Positioniere und befestige die
Montageprofile so an der Wand, dass diese jeweils 50 mm über den Rand des Solarmoduls
ragen und einen Abstand von 125 mm zueinander haben, siehe Aufbauschema.
Absicherung gegen Abrutschen
Pro Solarmodul werden zwei Schrauben
M10 x 25 in den Metallrahmen als
Sicherheitsvorkehrung verschraubt.
Nutze dafür die vorgefertigten Löcher,
siehe Grafik. Die Verschraubung muss
auf beiden Seiten des Solarmoduls über
der unteren Montageschiene liegen
um ein Abrutschen des Solarmoduls
im Fall der Fälle zu verhindern.
Beachte die Abstände bei der
Ausrichtung der Montageschienen.
41
x 2
50 mm
50 mm
07
PRIWALL
50 mm
50 mm
