priwatt priBalcony Montageanleitungen Seite 12

02 Halterung mit Aufstellwinkel
Lege das Modul auf die Schienen und befesti-
ge das Modul, indem Du die Endklemmen mit den
dazugehörigen Innensechskantschrauben in die
dafür vorhergesehenen Löcher verschraubst.
Verwende dafür das Schraubenpaket mit
6 Innensechskantschrauben. Es besteht dabei aus
03 Halterung ohne Aufstellwinkel

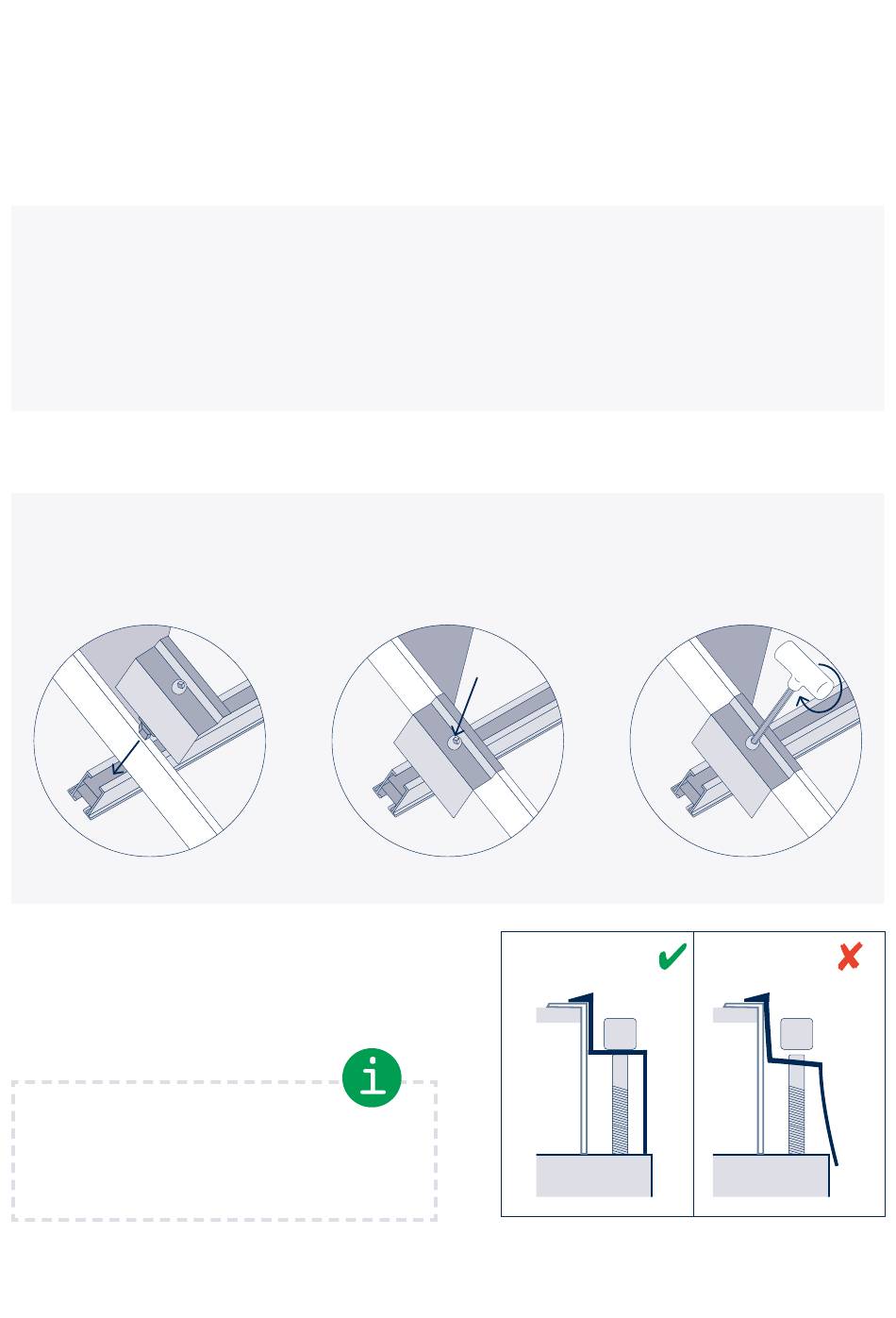

Lege das Modul auf die Montageschienen und
verwende nun die vier Endklemmen, um das Modul
zu befestigen. Drücke dabei die Endklemme senkrecht
in die Schiene, sodass es einmal hörbar klickt.
Modulendklemme
Die Modulenklemmen stehen auf dem Profil und
schließen nicht damit bündig ab oder stehen über.
2 × M8 × 40 und 4 × M8 × 45 Schrauben. Für die Auflage-
schiene verwendest Du vier M8 × 45 um die jeweiligen
Klemmen zu befestigen. Die beiden M8 × 40-Schrauben
benötigt Du im nächsten Schritt um den Winkel
aufzustellen.
Das Geräusch signalisiert das korrekte Eindrehen
des Nutensteins um 90° und ermöglicht eine stabile
Fixierung. Im Anschluss können die Endklemmen mit
einem Innensechskantschlüssel angezogen werden.
Klick!
Modulendklemme Aufbauschema
04
PRIBALCONY/LIGHT
3. Festschrauben
12
