RU
Сборка зонта

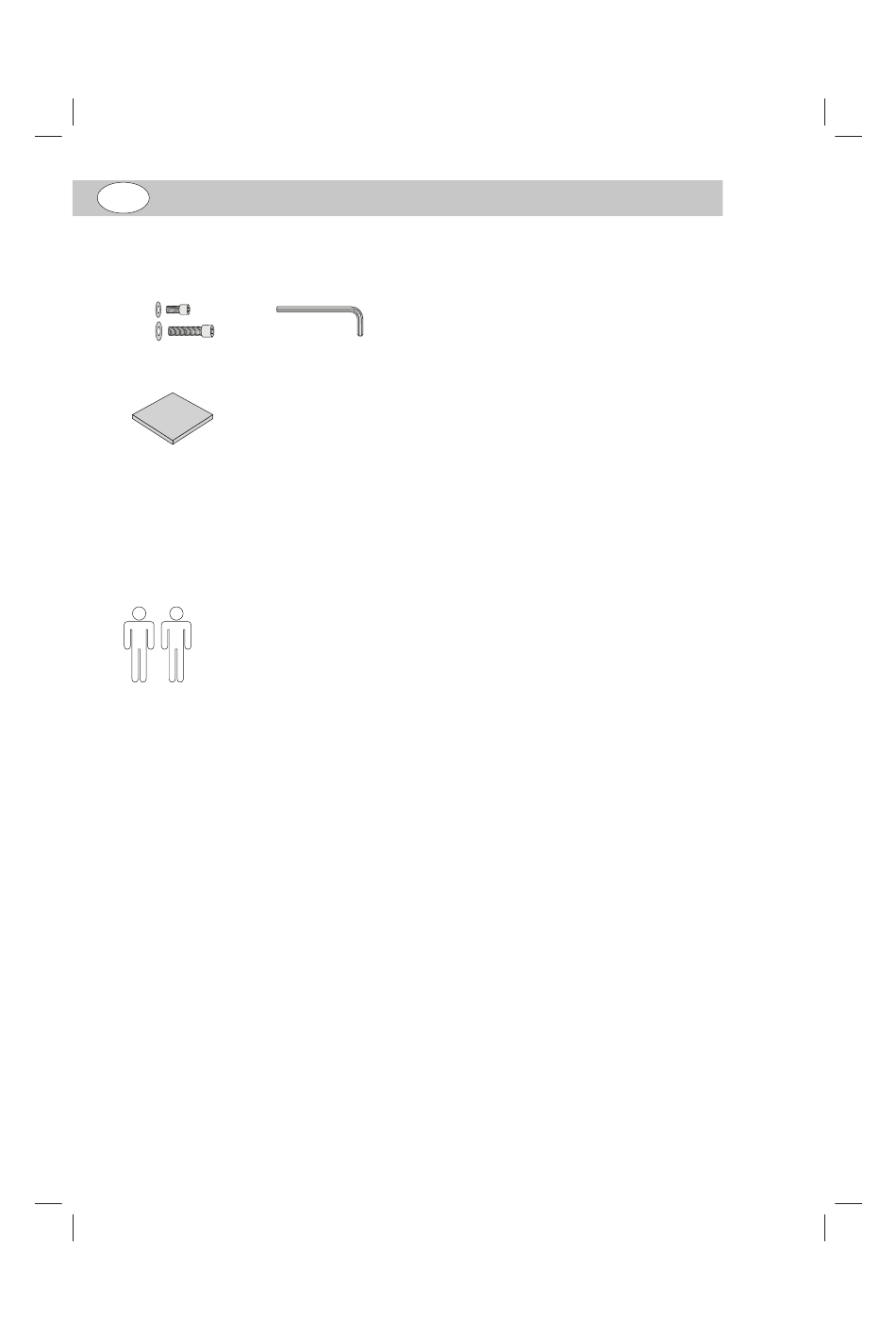

В картонной упаковке находятся:
4×
8×
4×
Кроме того, для монтажа требуются:
SP-AZ 320 × 240
8 бетонных плит
с обнаженным
заполнителем
размером 50 × 50 см
SP-AZ 330
4 бетонных плит
с обнаженным
заполнителем
размером 50 × 50 см
Защитный чехол для зонта при необ-
ходимости можно приобрести в спе-
циализированных магазинах.
1. Монтировать T-образную стойку
(см. рис. A).
2. Установить T-образную стойку в
предусмотренном месте и вложить
4 бетонные плиты с обнаженным
заполнителем (см. рис. B).
3. Монтировать поворотный диск 1
4 прилагающимися подкладными
шайбами 2, а также длинными вин-
тами 3 на Т-образной стойке (см.
рис C).
4. Привинтить основание мачты 4 с
еще 4 прилагающимися подклад-
ными шайбами 2, а также коротки-
ми винтами 5 к поворотному диску 1
(см.рис. D).
5. Вставить колпачок 6 на основание
мачты. Обращать внимание на пазы!
76
6. Установить мачту зонта 8 на осно-
вание мачты и зафиксировать дву-
мя винтами с накаткой 7 (см. рис. E).
1×
Теперь зонт готов к применению.
Раскрытие зонта
Следует помнить!
– Перед открытием проверьте до-
статочную устойчивость зонта, т.е.
используйте подходящий цоколь.
1. Снять ленту и при необходимости
защитный чехол.
2. Слегка приоткрыть зонт рукой, при
этом повернуть ручку 9 и полно-
стью натянуть зонт (см. рис. F и G).
Наклон зонта
• Для изменения наклона зонта на-
жать на фиксатор 10 в рукояти и
сдвинуть ручку вверх или вниз. За-
фиксировать рукоять в необходи-
мом положении (см. рис.H).
Поворот зонта
• Для поворота зонта следует на-
жать ногой на фиксирующий ры-
чаг 11. Повернуть зонт в необходи-
мое положение (см. рис. I).
Откидывание зонта
1. Нажать на рычаг 12 вниз (см.
рис. J).
2. Откинуть зонт рукой в нужное по-
ложение (см. рис K).
3. Нажать на рычаг 12 снова вверх и
отпустить (см. рис. L).
Если купол зонта не натянут, ры-
чаг зафиксируется автоматически.
