DE
Schirm aufbauen

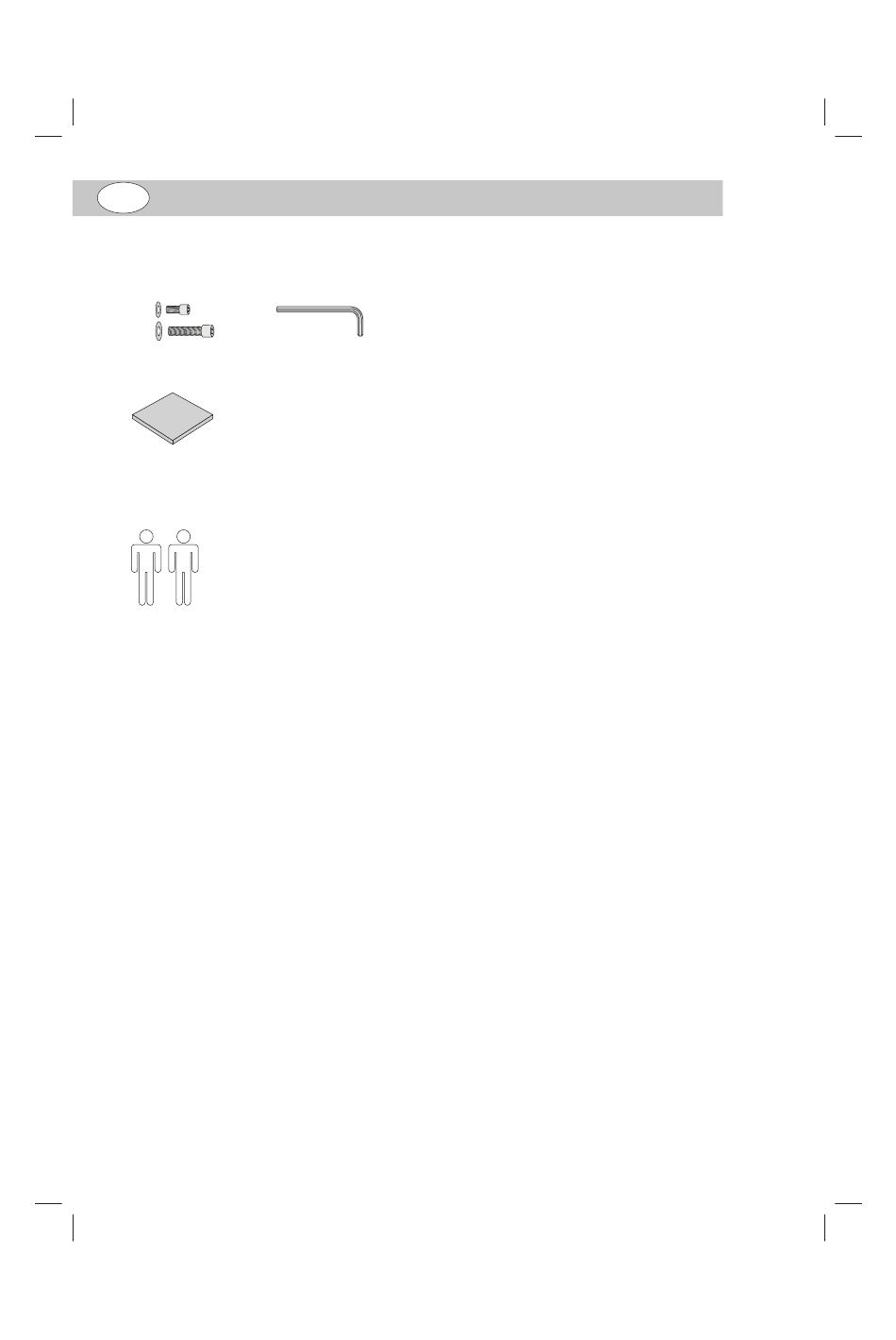

Im Karton finden Sie:
4×
8×
4×
Sie benötigen zusätzlich:
SP-AZ 320 × 240
8 Waschbetonplatten
à 50 × 50 cm
SP-AZ 330
4 Waschbetonplatten à
50 × 50 cm
Eine Schutzhülle für den Sonnenschirm
kann bei Bedarf im Fachhandel erwor-
ben werden.
1. Ständer montieren (siehe Bild A).
2. Ständer an den vorgesehenen Platz
stellen und die 4 Waschbetonplatten
einlegen (siehe Bild B).
3. Drehteller 1 mit 4 der beiliegenden
Unterlegscheiben 2 sowie den langen
Schrauben 3 auf dem T-Ständer mon-
tieren (siehe Bild C).
4. Mastfuß 4 mit weiteren 4 der beilie-
genden Unterlegscheiben 2 sowie
den kurzen Schrauben 5 auf dem
Drehteller 1 verschrauben (siehe
Bild D).
5. Kappe 6 über den Mastfuß stecken.
Aussparung beachten!
6. Schirmmast 8 über den Mastfuß
stülpen und mit den beiden Rändel-
schrauben 7 fixieren (siehe Bild E).
Der Sonnenschirm ist nun einsatzbereit.
6
Schirm öffnen
Bitte beachten!
– Vergewissern Sie sich vor dem Öff-
1×
nen, dass der Sonnenschirm ausrei-
chenden Halt hat, d.h. der passende
Sockel verwendet wird.
1. Band und gegebenenfalls Schutzhül-
le abnehmen.
2. Sonnenschirm mit der Hand leicht öff-
nen, dabei die Kurbel 9 drehen und
den Sonnenschirm ganz aufspannen
(siehe Bild F und G).
Schirm neigen
• Zum Ändern der Neigung des Sonnen-
schirms die Arretierung 10 im Hand-
griff drücken und den Griff nach oben
oder unten schieben. Handgriff an ge-
wünschter Position einrasten lassen
(siehe Bild H).
Schirm drehen
• Um den Sonnenschirm zu drehen, mit
dem Fuß auf den Arretierungshebel 11
drücken. Den Schirm dann in die ge-
wünschte Position drehen (siehe Bild I).
Schirm schwenken
1. Hebel 12 nach unten drücken (siehe
Bild J).
2. Sonnenschirm mit der Hand in die ge-
wünschte Position schwenken (siehe
Bild K).
3. Hebel 12 wieder nach oben drücken
und loslassen (siehe Bild L).
Wenn das Schirmdach ausgelassen
wird, rastet der Hebel selbstständig ein.
