Schritte

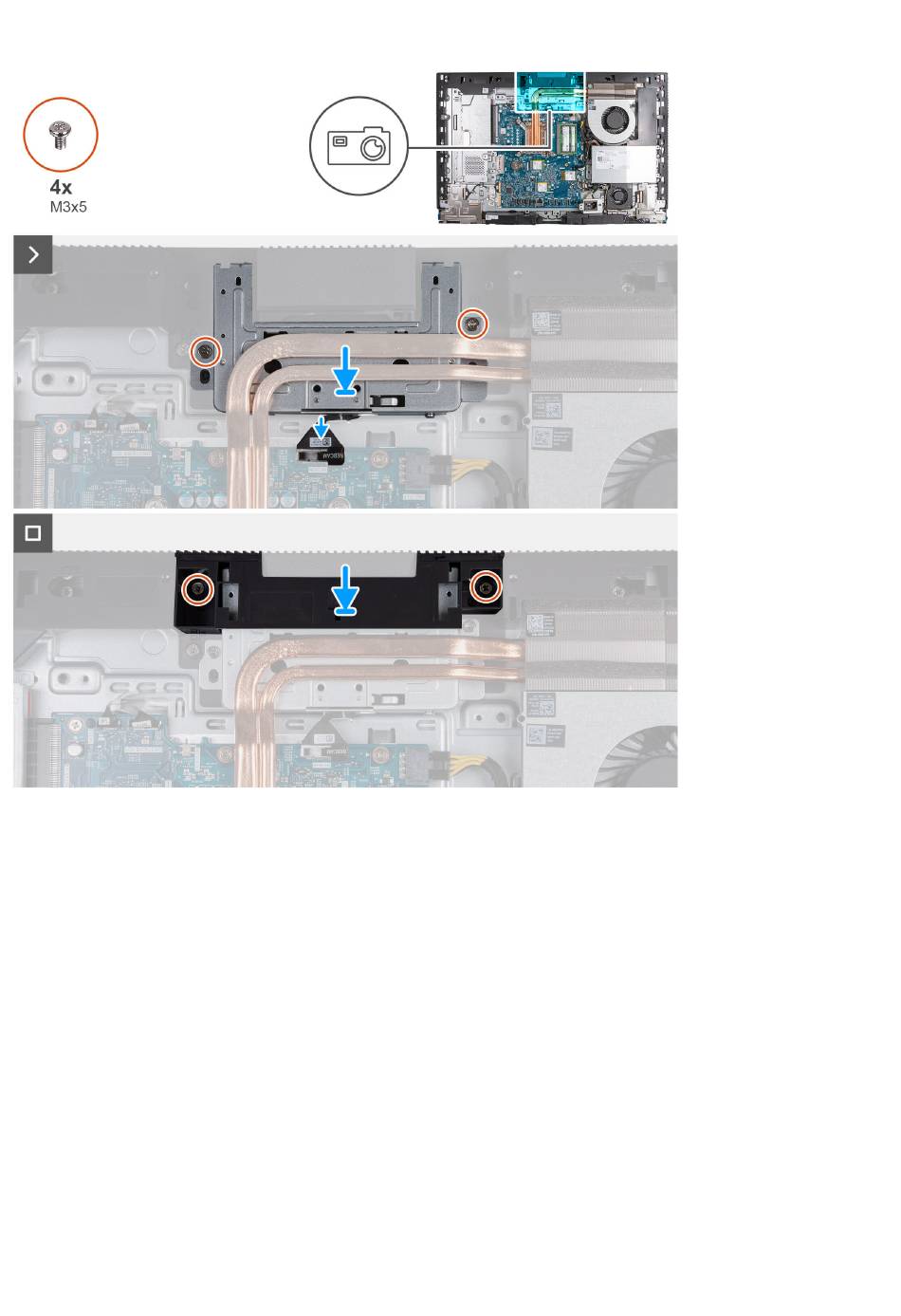

1. Schieben Sie die einziehbare Kamerabaugruppe unter dem Kühlkörper in den entsprechenden Steckplatz auf der Grundplatte
der Bildschirmbaugruppe.
2. Richten Sie die Schraubenbohrungen auf der einziehbaren Kamerabaugruppe mit den Schraubenbohrungen in der
Grundplatte der Bildschirmbaugruppe aus.
3. Setzen Sie die zwei Schrauben (M3x5) wieder ein, mit denen die versenkbare Kamerabaugruppe an der Grundplatte der
Bildschirmbaugruppe befestigt wird.
4. Verbinden Sie das Kamerakabel (WEBCAM) mit der Systemplatine.
5. Platzieren Sie die Halterung der Kamerabaugruppe über der einziehbaren Kamerabaugruppe.
6. Richten Sie die Schraubenbohrungen auf der Halterung der Kamerabaugruppe mit den Schraubenbohrungen in der
Grundplatte der Bildschirmbaugruppe aus.
7. Bringen Sie die zwei Schrauben (M3x5) zur Befestigung der Halterung der Kamerabaugruppe an der Grundplatte der
Bildschirmbaugruppe wieder an.
Nächste Schritte
1. Bringen Sie die Abdeckung der Systemplatine
2. Bringen Sie die rückseitige Abdeckung
3. Installieren Sie den Ständer.
4. Befolgen Sie die Anweisungen unter
an.
wieder an.
Nach der Arbeit an Komponenten im Inneren des
Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
Computers.
