Schritte

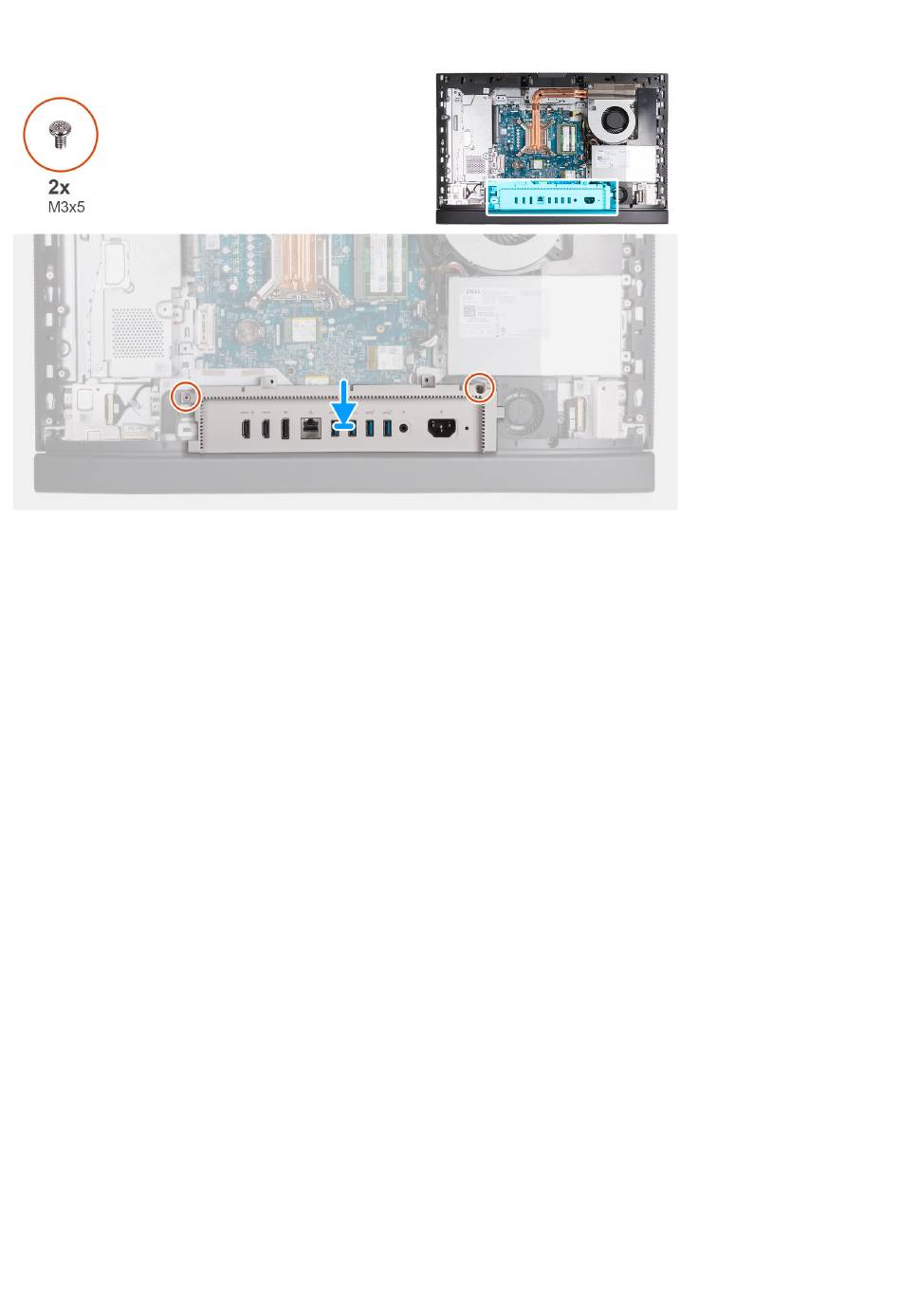

1. Platzieren Sie die E/A-Abdeckung korrekt ausgerichtet auf der Grundplatte der Bildschirmbaugruppe.
2. Richten Sie die E/A-Steckplätze auf der E/A-Abdeckung mit den E/A-Anschlüssen aus und richten Sie die
Schraubenbohrungen der E/A-Abdeckung auf die Schraubenbohrungen der Grundplatte der Bildschirmbaugruppe aus.
3. Bringen Sie die zwei Schrauben (M3x5) zur Befestigung der E/A-Abdeckung an der Grundplatte der Bildschirmbaugruppe
wieder an.
Nächste Schritte
1. Bringen Sie die Abdeckung der Systemplatine
2. Bringen Sie die rückseitige Abdeckung
3. Installieren Sie den Ständer.
4. Befolgen Sie die Anweisungen unter
Untere Abdeckung
Entfernen der unteren Abdeckung
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie den Ständer.
3. Entfernen Sie die rückseitige
4. Entfernen Sie die Blende der
5. Entfernen Sie die I/O-Abdeckung.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der unteren Abdeckung und stellen das Verfahren zum Entfernen bildlich dar.
an.
wieder an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Abdeckung.
Systemplatine.
Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
Computers.
Computers.
