7. Erdung und Potenzialausgleich
7. Earthing and potential equalisation
7. Mise à la masse et équipotentialité

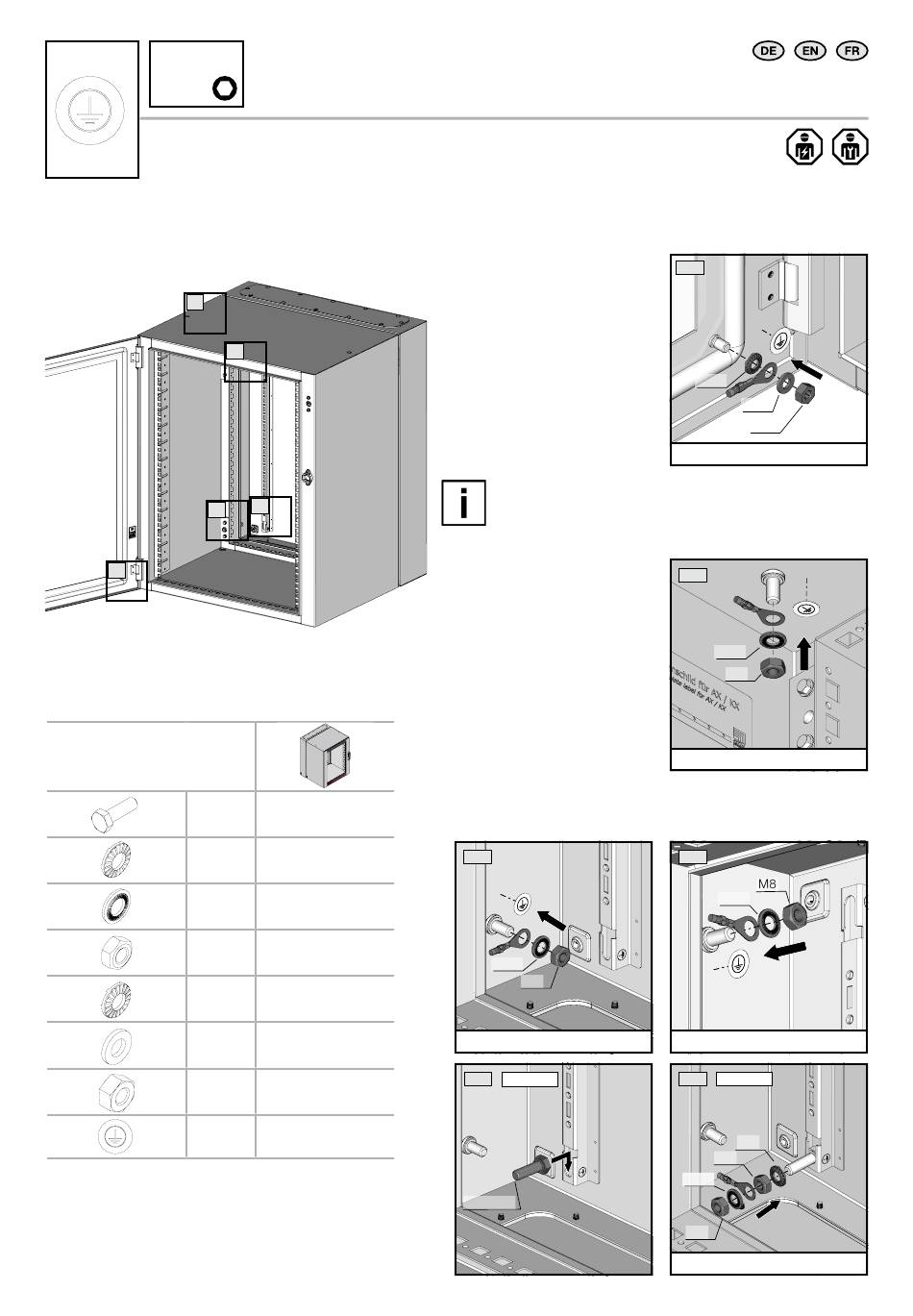

7.1 Montage Erdung und Potenzialausgleich
7.1 Fitting the earthing and potential equalisation
7.1 Montage mise à la masse et équipotentialité
2
3
1
M8 x 25
Ø 8,2
Ø 8,2
M8
Ø 6,1
A 6,4
M6
Wandgehäuse AX, 3-teilig / Wall-mounted enclosures AX, 3-part / Coffrets muraux AX en 3 parties
3
4
1 x
1 x
4 x
5 x
1 x
1 x
1 x
4 x
Montage Tür
Fitting to the door
Montage de la porte
Die Erdung der Tür erfolgt am Wandteil!
The door is earthed on the wall section!
La mise à la masse de la porte s'effectue sur la partie murale !
Montage Gehäuse-Schwenkteil
Assembling the enclosure hinged part
Montage de la partie pivotable du coffret
Montage Gehäuse-Wandteil
Assembling the enclosure wall section
Montage de la partie pivotable du coffret
3
Ø 8,2
M8
M
= 10 + 1 Nm
A
4.1
optional
M8 x 25
1
Ø 6,1
A 6,4
M6
M
= 5 + 1 Nm
A
2
Ø 8,2
M8
M
= 10 + 1 Nm
A
3
Ø 8,2
M
= 10 + 1 Nm
A
4.2
optional
Ø 8,2
M8
Ø 8,2
M8
M
= 10 + 1 Nm
A
