Hysterese des externen Sensors – zusätzliche Informationen: Der Grenzwert des vom externen Sensor gemessenen
Temperaturwerts beträgt für die Werkseinstellungen der erweiterten Optionen 28 °C und der werkseitige Hysteresewert
des externen Sensors beträgt 2 °C. Wenn die Temperatur auf 28 °C ansteigt, unterbricht der Thermostat die
Stromversorgung des gesteuerten Heizgeräts.
Sinkt die vom Außenfühler gemessene Temperatur auf 26 °C, beginnt der Thermostat wieder, das geregelte Heizgerät mit
Strom zu versorgen (nur wenn die Lufttemperatur im Raum niedriger als die eingestellte ist).
Vom Thermostat angezeigte Fehlercodes.
Wählen Sie die richtige Konfiguration des eingebauten und externen Temperatursensors. Eine falsche Auswahl oder ein
Sensorfehler (Ausfall) führt dazu, dass eine Fehlermeldung auf dem Bildschirm angezeigt wird. Die Anzeige der Meldung
„Er" weist auf einen Fehler am externen Temperatursensor hin.
Der Thermostat versorgt das geregelte Heizgerät erst dann mit Strom, wenn der Fehler behoben ist!
INSTALLATION DES EXTERNEN SENSORS
Bitte legen Sie den Schutzschlauch mit dem Sensor nach innen in die Bodennut. Das Ende des Schutzleiters muss
verschlossen sein. Das Sensorkabel kann bei Bedarf mit anderen Kabeln auf bis zu 50 Meter verlängert werden. Wenn
wir zur Verlängerung ein mehradriges Kabel verwenden, verwenden wir es nicht zur Stromversorgung (z. B. zur
Stromversorgung eines Heizkabels), um Störungen des Spannungssignals mit dem Heizsignal des Thermostats zu

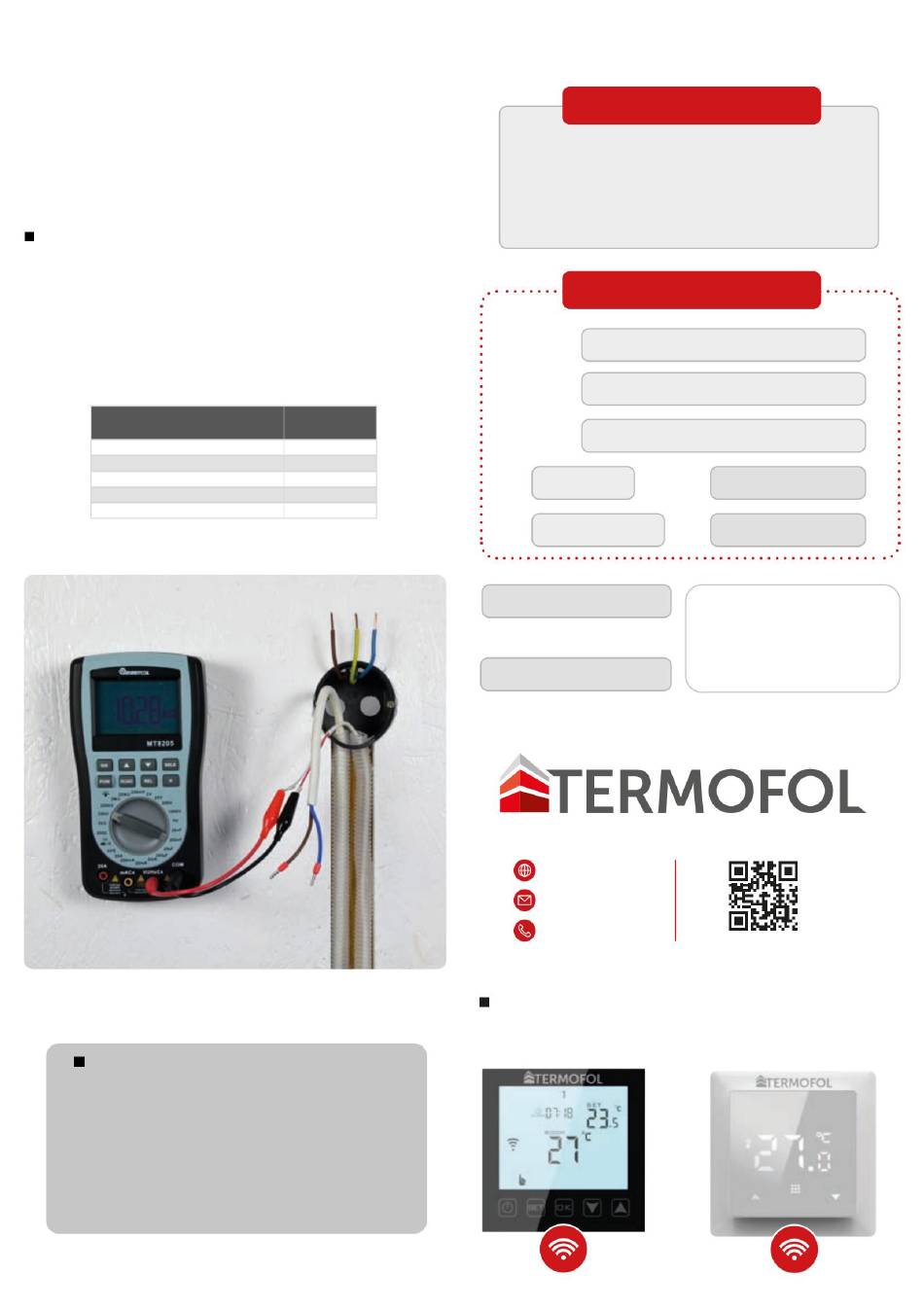

vermeiden. Sie sollten den Widerstand des NTC-Sensors messen. Wir messen den Widerstand des NTC-Sensors mit
einem Multimeter, das auf einen Widerstand im Bereich von 20 kÿ eingestellt ist. Die Messung des Widerstands des
Bodensensors hat Kontroll- und Informationscharakter und soll, ähnlich wie die Messung des Widerstands der
Heizungsanlage, eine Beschädigung des Anschlusskabels (z. B. dessen Bruch beim Einziehen in das Rohr) ausschließen
bzw der NTC-Sensor selbst. Ungefähre Widerstandswerte in Abhängigkeit von der Temperatur des Installationsuntergrunds
sind in der folgenden Tabelle angegeben. Toleranz des Messwertes bei +/- 10 %.
Temperatur der Installationsoberfläche
°C
5
10
15
20
25
INFORMATION:
Schließen Sie kein Heizgerät mit einer Nennleistung von mehr
als 3600 W an den Thermoregler an.
Eine Überschreitung dieses Wertes kann zur Beschädigung des
Temperaturreglers oder sogar zu einem Brand in der überlasteten
Anlage führen. Der Anschluss eines Heizgeräts mit einer Leistung
von mehr als 3600 W erfordert den Einsatz eines Schützes. Eine
korrekte Konfiguration und Bedienung des Thermoreglers ist zwingend erforderlich.
- eine rechtliche Voraussetzung für die Möglichkeit der
Ausübung der Rechte aus der Gewährleistung und Garantie des
Herstellers des Temperaturreglers.
Widerstand
kÿ
22
18
15
12
10
GARANTIEKARTE
INSTALLATIONSORT
INSTALLATEUR-DETAILS
Name der Firma
Vorname und Nachname
Adresse (Straße, Nr.)
Code
Stadt
Steueridentifikationsnummer
Datum
Unterschrift des Installateurs
www.termofol.pl
biuro@termofol.pl
+48 (12) 376 86 00
