Makita MK203 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Makita Anleitungen
  4. Bohrhammer
  5. MK203
  6. Betriebsanleitung
Makita MK203 Betriebsanleitung

Makita MK203 Betriebsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 32

Quicklinks

Diese Anleitung herunterladen

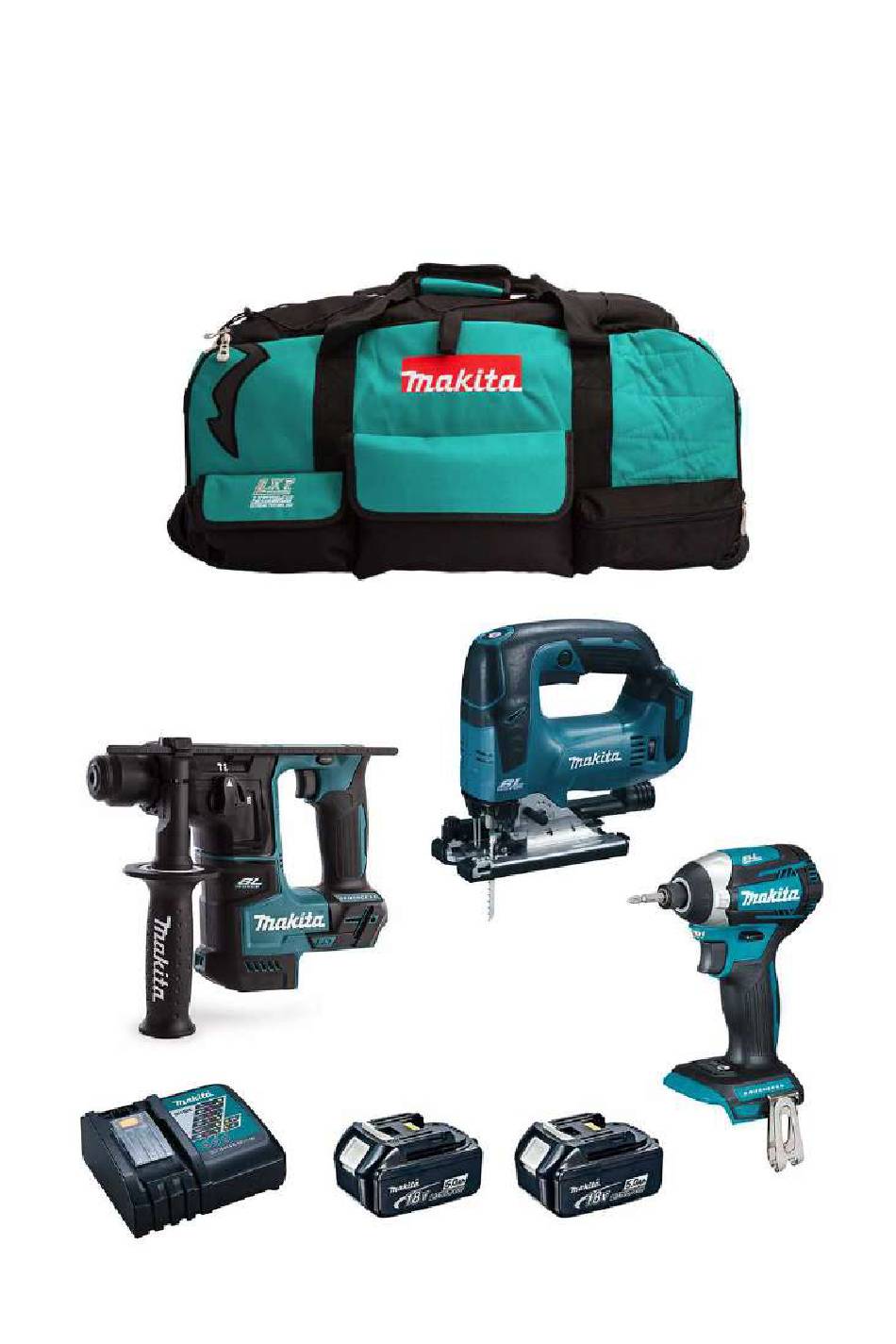

MAKITA Kit MK203
