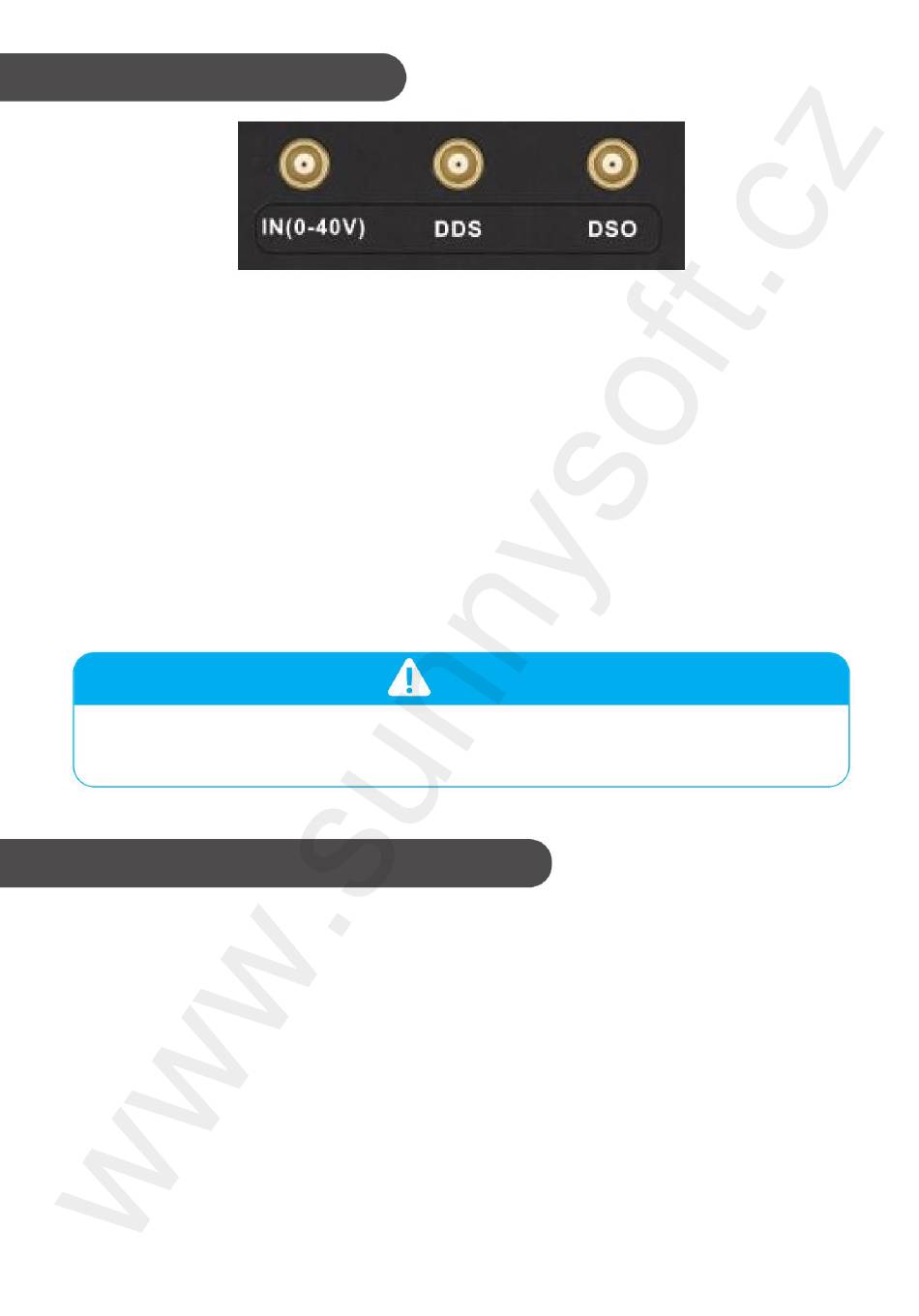

3.3 Signalschnittstelle
Drei MCX-Koaxialbuchsen sind gleichmäßig auf der Oberseite verteilt
Seite und ihre äußeren Ringe sind für eine gemeinsame Erdung verbunden und
Sie werden für verschiedene Zwecke verwendet:
ÿIN (0~40 V)ÿ – Eingangsanschluss für Prüfspannung, der Drahtkern ist
positiv, die maximal gemessene Spannung darf DC 40 V nicht überschreiten .
ÿDDSÿ- Signalgenerator-Ausgangsanschluss, Ausgangssignalfilter mit
einstellbarer Impulsbreite.
ÿDSOÿ- Oszilloskop-Eingangsanschluss für Testsignal, Maximum
Die Eingangsspannung darf 40 Vpk nicht überschreiten .
Verwenden Sie zum Testen der Verbindung ein Prüfkabel mit einem MCX-Stecker, um
eine Verbindung zum Gerät herzustellen.
3.4 Ladeschnittstelle
1. Das Gerät wird von einem eingebauten Lithium-Akku mit großer Kapazität angetrieben
und ist mit einem USB-Ladeanschluss Typ C ausgestattet, der an der Unterseite angeschlossen ist
an ein 5-V-Ladegerät.
2. Beim Laden leuchtet die LED immer rot, und wenn der Akku vollständig geladen ist, leuchtet die LED grün.
Notiz
