6. Die Thyristor-Einschaltspannung muss kleiner als 5 V sein, außerdem muss der Trigger
Der Strom zur Aufrechterhaltung der Leitfähigkeit muss weniger als 6 mA betragen. Im Gegenteil
kann nicht richtig gemessen werden .
7. Der bei der Kapazitätsmessung angezeigte vLoss-Wert bedeutet Verluste und Dämpfung.
Je größer der Wert, desto schlechter die Kapazitätsleistung. Für Kondensatoren mit
Bei Kapazitäten unter 20pF gilt die Regel, mit einem 20pF-Kondensator zu testen.
8. Der Induktivitätsmessbereich beträgt 10 uH – 1000 mH . Die Induktivität wird gemessen
nur wenn der Widerstand kleiner als 2,1 kÿ ist. Luftgekühlte Spulen
Kern- und Leistungsinduktoren können die Induktivität nicht direkt messen .
Es wird empfohlen , einen passenden farbigen Ring anzuschließen
Elektrode in Reihe zum Testen.
9. Der Ausgangsstrom der Prüfbuchse beträgt 6MA, was einen SCR erfordert
durch einen größeren Strom angetrieben.
10. Die LED wird als Diode erkannt und das Durchlassspannungsabfallverhältnis ist höher
als der Normalwert . Zwei LEDs werden als Doppeldiode erkannt. Die LEDs blinken, wenn sie
erkannt werden.
KAA-Teststeckdosenanleitung
Fügen Sie eine Komponente mit positivem Vorzeichen ein, z. B. eine geregelte
Diode an A und Kathode an K, befestigen Sie die Fassung und drücken Sie
Schaltflächen , um den Test durchzuführen . Maximaler Messbereich
geregelte Diode beträgt 24 V.

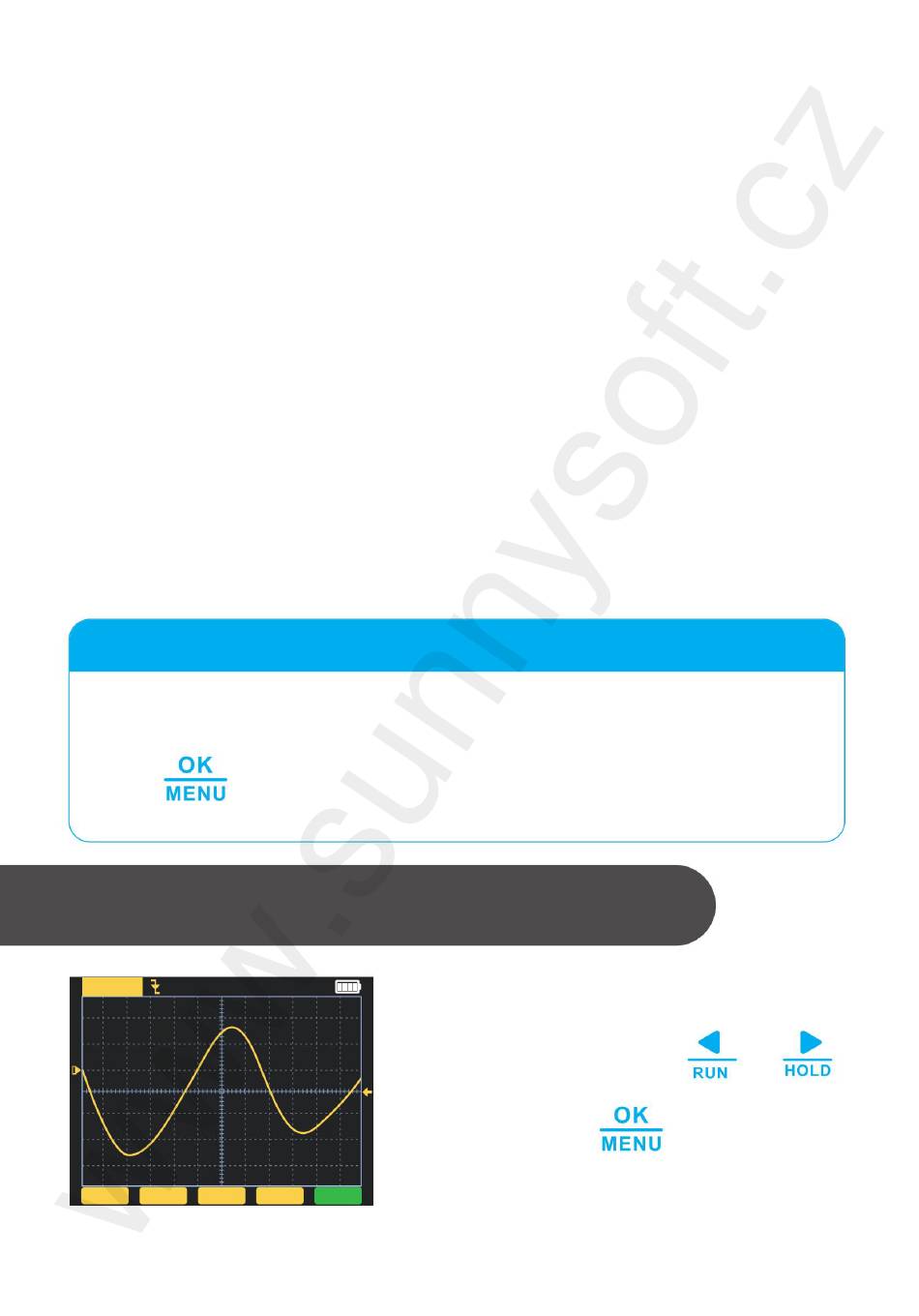

4.3 Beschreibung der Bedienung und Funktionen des Oszilloskops
Auto
Vmax:0,00V
Vmin: -0,00 V
Spannung: 0,00 V
Vrms: 0,00 V
10 mV X1 100ÿµs AC-
Vpp:0,00 V
Fre:0,012 V
Hohl: 2,0 %
Zyklus:00.200ms
LAUF
© Sunnysoft sro, Distributor
Drücken Sie auf der Startseite kurz die linke und rechte
Taste
Wechseln Sie zur Oszilloskopfunktion und drücken
Sie kurz die Taste , um einzutreten
Oszilloskopseite (wie im Bild gezeigt).
