PDH-MUX/DEMUX
3
Drop&Insert/Through Mode (Durchgangsbetrieb)/
Block&Replace
Option BN 3035/90.20
3.1
Funktionen
Diese Option bietet folgende Funktionen für alle im ANT-20 enthaltenen PDH-Multiplex-Optio-
nen.
Drop&Insert
Sender und Empfänger arbeiten unabhängig als Multiplexer/Demultiplexer. Ein wählbarer Zu-
bringer des empfangenen Signals wird ausgegeben. Ein extern zugeführter Zubringer wird in
das Sendesignal eingefügt.

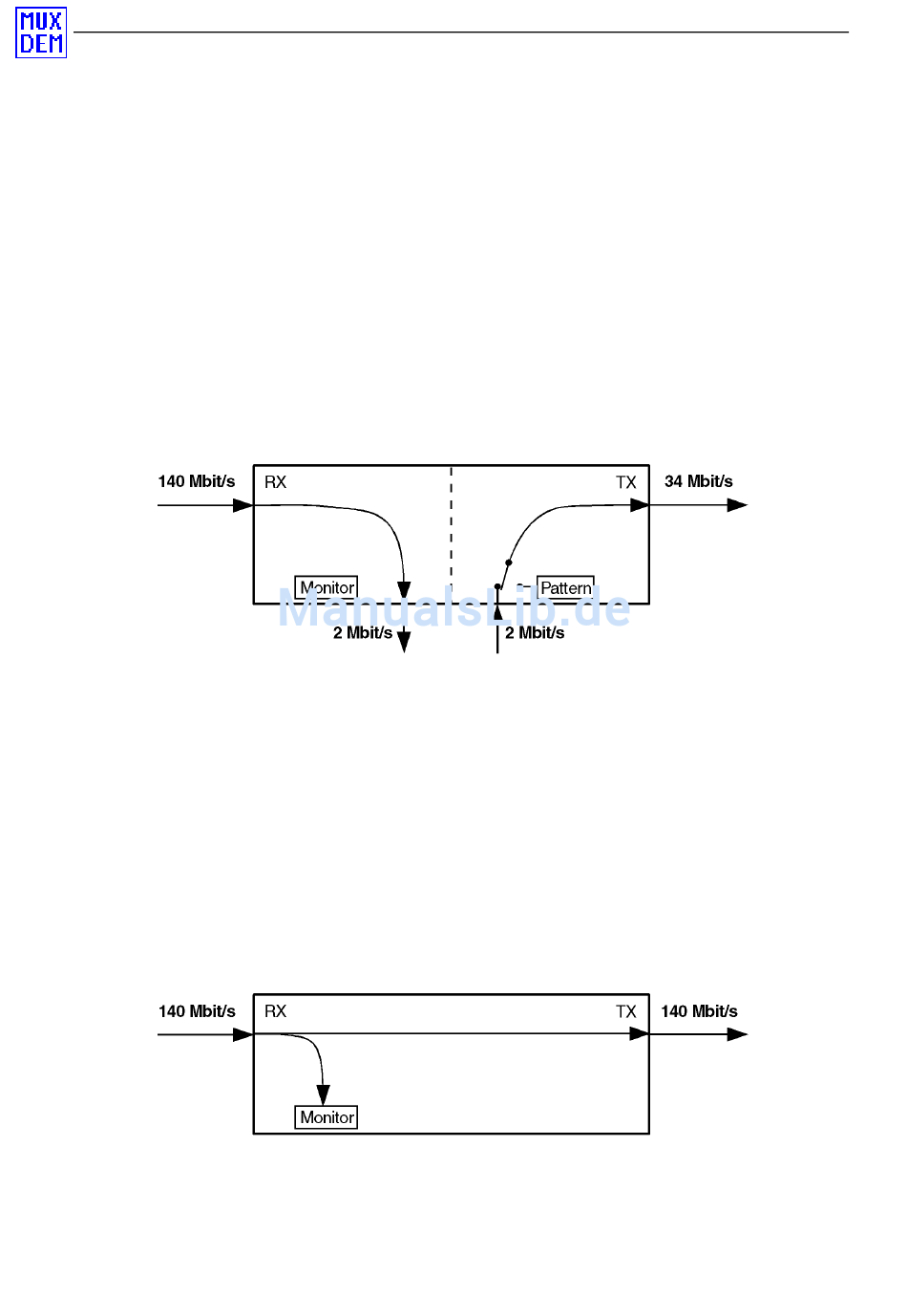

Bild TD-1
Zur Ausgabe und zum Einfügen von Zubringersignalen steht je ein unsymmetrischer Digitalaus-
und -eingang am Grundgerät zur Verfügung (siehe Kap. 3.2.1, Seite TD-8 und
Kap. 3.3.1, Seite TD-9).
Zusätzlich verfügt das Grundgerät über je einen symmetrischen Ausgang [13] und Eingang [12]
für die Ausgabe und das Einfügen von Zubringersignalen über symmetrische Schnittstellen.
Through Mode (Durchgangsbetrieb)
Das empfangene Signal wird zum Sender geschleift (Durchgangsbetrieb).
Der ANT-20 kann im Durchgangsbetrieb auch als Signalmonitor eingesetzt werden, ohne daß
der Signalinhalt beeinflußt wird.
Bild TD-2
TD-6
Drop&Insert: Sender und Empfänger arbeiten unabhängig voneinander
Durchgangsbetrieb: Sender und Empfänger gekoppelt
