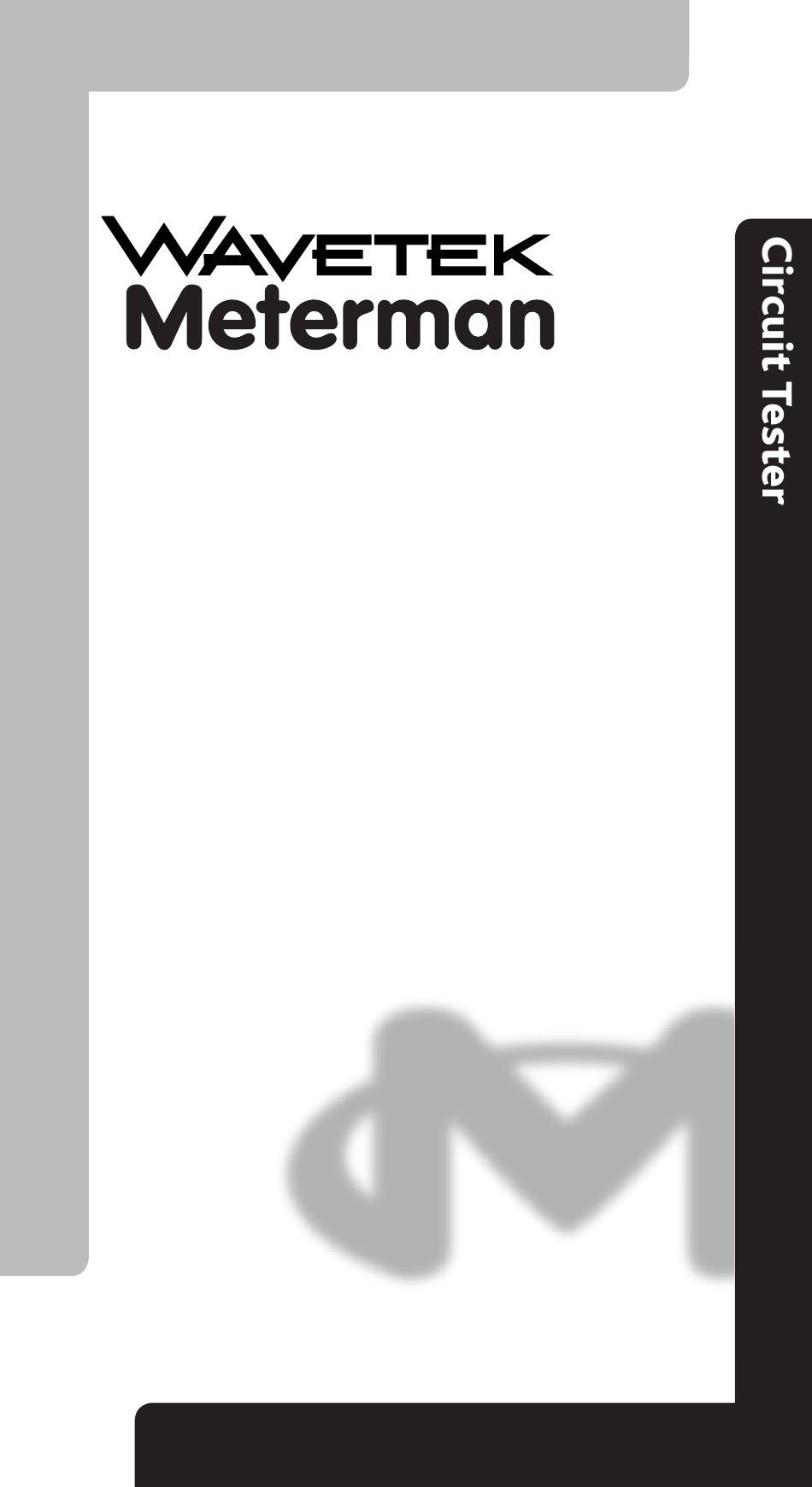

- Seite 1 ¤ Operator’s Manual Model SF10 Short Finder Brush • Bedienungsanleitung • Manual de Instrucciones • Manuel d’Utilisation...
-
Seite 2: Warranty
(1) year period. Wavetek Meterman shall not be liable for loss of use of the multimeter or other incidental or con- sequential damages, expenses, or economical loss or for any claim or claims for such damage, expenses or economical loss. -
Seite 3: Warnings And Precautions
WARNINGS AND PRECAUTIONS I The SF10 is CE:EMC certified for EN50082-1:1997 and is exempt from CE:LVD because it is designed and intended for use in applications not considered Hazardous Live on the accessible parts of this piece of equip- ment. I Do not use this instrument on circuits that have power applied or have power sources (capacitors) that have not been discharged. - Seite 4 INTRODUCTION Wavetek’s unique Short Finder Brush (SF 10) is a high-speed continuity tester with a pointed-tip probe and a brush probe to deliver fast, simple, and reliable continuity testing. The Short Finder Brush allows you to quickly locate continuity or shorts in complex electrical circuits such as printed circuit card assemblies, multi-conductor cables, mass termination systems, backplanes, connectors, and IC sockets.
- Seite 5 • Brush • Bürste • Pincel • Brosse • On/off switch • Ein/Aus Schalter • Tecla de encendido • Interrupteur • Reference probe • Referenz- meßspitze • Pointed tip probe • Punta de • Meßspitze refencia • Punta de pruebe •...
- Seite 6 ❹ Pinpoint the short by using the pointed-tip probe to conduct a point-to- point search within the area previously identified by the brush probe. When your task is completed, turn the power switch to the “OFF” position to conserve battery power. D •...
-
Seite 7: Specifications
tension avec la sonde du SF10 peut endommager l’appareil et/ou présenter un danger de sécurité. ❷ Appliquez la sonde pointue au point de référence pour la mesure. ❸ Glissez avec la sonde en forme de brosse sur le circuit. Un court-circuit sera indiqué... - Seite 8 Batterielebensdauer: Alkaline 300 Stunden. Abmessungen (HxBxT): 213.2x33.7x25.2 mm Gewicht: 100g Zubehör: Meßkabel (Ref. 1000-1512-00), zwei AAA Batterien, Anleitung. Ersatzzubehör: Bürste (Teil Nr. 1000-1515-00); Meßspitze (Teil Nr. 1000-1516-00) Sicherheit: EN55022, EN61000-4-2, EN61000-4-3, EN61000-4-4. Dieses Produkt beantwortet an die Bestimmungen der folgenden EWG Richtlinien: 89/336/EEC (Elektromagnetische Kompatibilität) und 73/23/EEC (Niedrige Spannung) geändert durch 93/68/EEC (CE Marking).
-
Seite 9: Battery Replacement
Tension de sortie: 0.5V CC Courant de test max.: 100µA Seuil de déclenchement, signal sonore: 10 Ω Matériau de la sonde-brosse: acier inoxidable Température d’utilisation: 0 °C à +50 °C, <80% H.R. Température de stockage: -40 °C à +70 °C, <95% H.R., piles enlevées. Alimentation: deux piles AAA Autonomie: Alkaline 300 heures, approx. - Seite 10 Service charges should be remitted in the form of a check, a money order, cred- it card with expiration date, or a purchase order made payable to Wavetek Meterman or to the specific service center. For minimum turn-around time on out-of-warranty repairs please phone in advance for service charge rates.
- Seite 11 El importe de la reparación se enviará en forma de cheque, tarjeta de crédi- to con fecha de expiración u orden de pago a favor de Wavetek Meterman o del Centro de Servicio específico. El multímetro se enviará a portes pagados a una de las sigu- ientes direcciones, o al Centro de Servicio que le hayan indicado: en EE.UU.
- Seite 12 Pour une réparation sous garantie , adressez-vous à votre revendeur Wavetek Meterman ou à un centre de services agréé par Wavetek Meterman pour un échange direct. Pour une réparation hors garantie, envoyez votre multimètre à...
- Seite 14 Tel: (877) 596-2680 Fax: (425) 446-6390 Manual Part Number 1566395 Information contained in this Canadian Service Center manual is proprietary to Wavetek Wavetek Meterman Meterman and is provided solely 400 Britannia Rd. E.Unit #1 for instrument operation and Mississauga, ON L4Z 1X9 maintenance.
