Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-I-AR-.-C04-...-EX-...
12.4.3. Typischer Ansprechbereich in Einbauposition A
(nur in Verbindung mit Betätiger CES-A-BBN-C04-EX-137527 und SicherheitsschalterCES-I-AR-.-C04-...-EX-...)
Um nicht in den Ansprechbereich der Nebenkeulen zu gelangen,
muss bei seitlicher Anfahrrichtung (y-Richtung) von Betätiger und
Sicherheitsschalter ein Mindestabstand von s = 6 mm eingehalten werden.

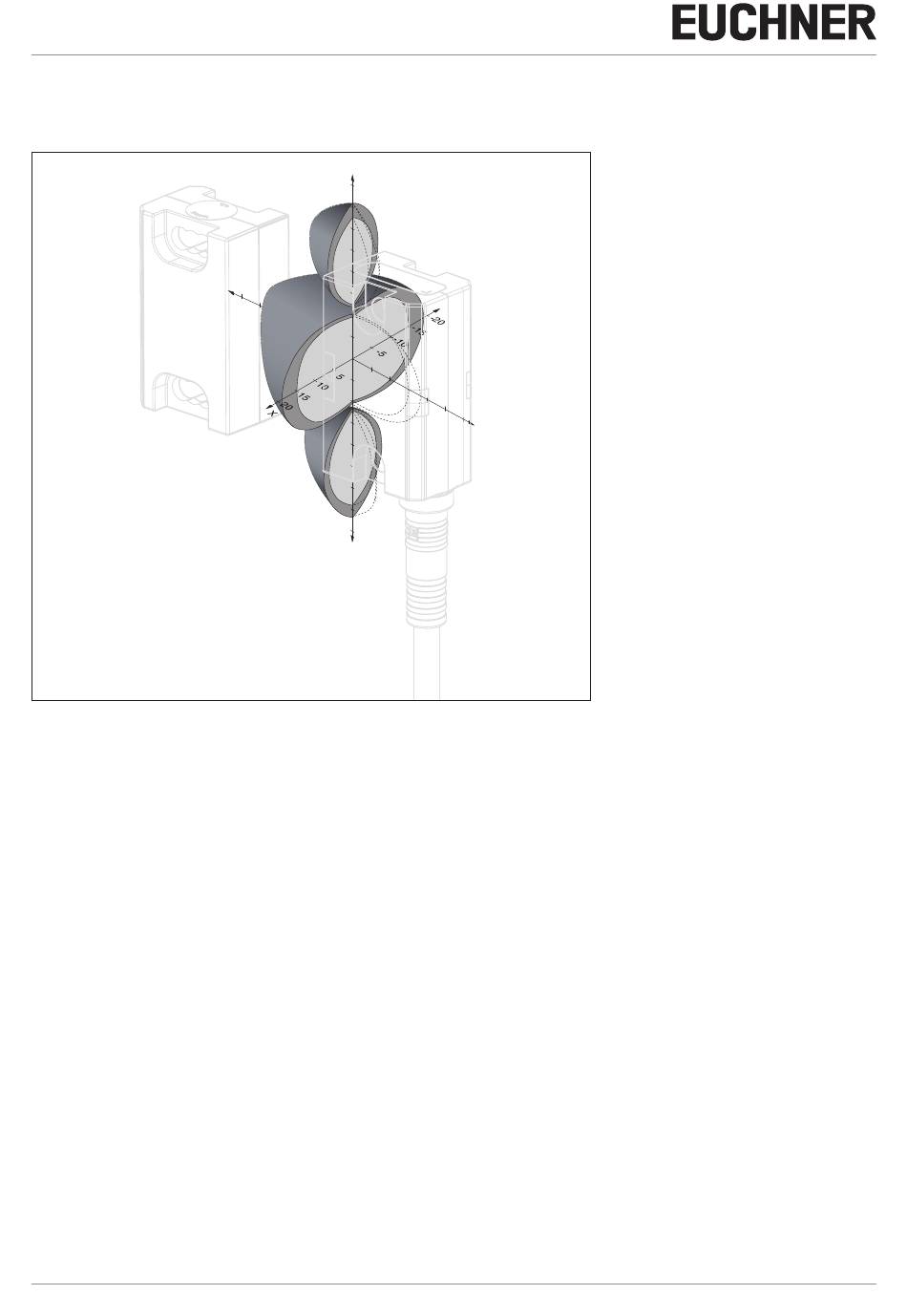

Bild 6:
Typischer Ansprechbereich
32
Y
4 0
3 5
3 0
2 5
2 0
- 3 0
- 2 5
1 5
1 0
5
5
1 0
1 5
- 5
- 1 0
- 1 5
- 2 0
- 2 5
- 3 0
- 3 5
- 4 0
2 0
2 5
3 0
Z
(Originalbetriebsanleitung) MAN20001772-01-04/25
