3.2

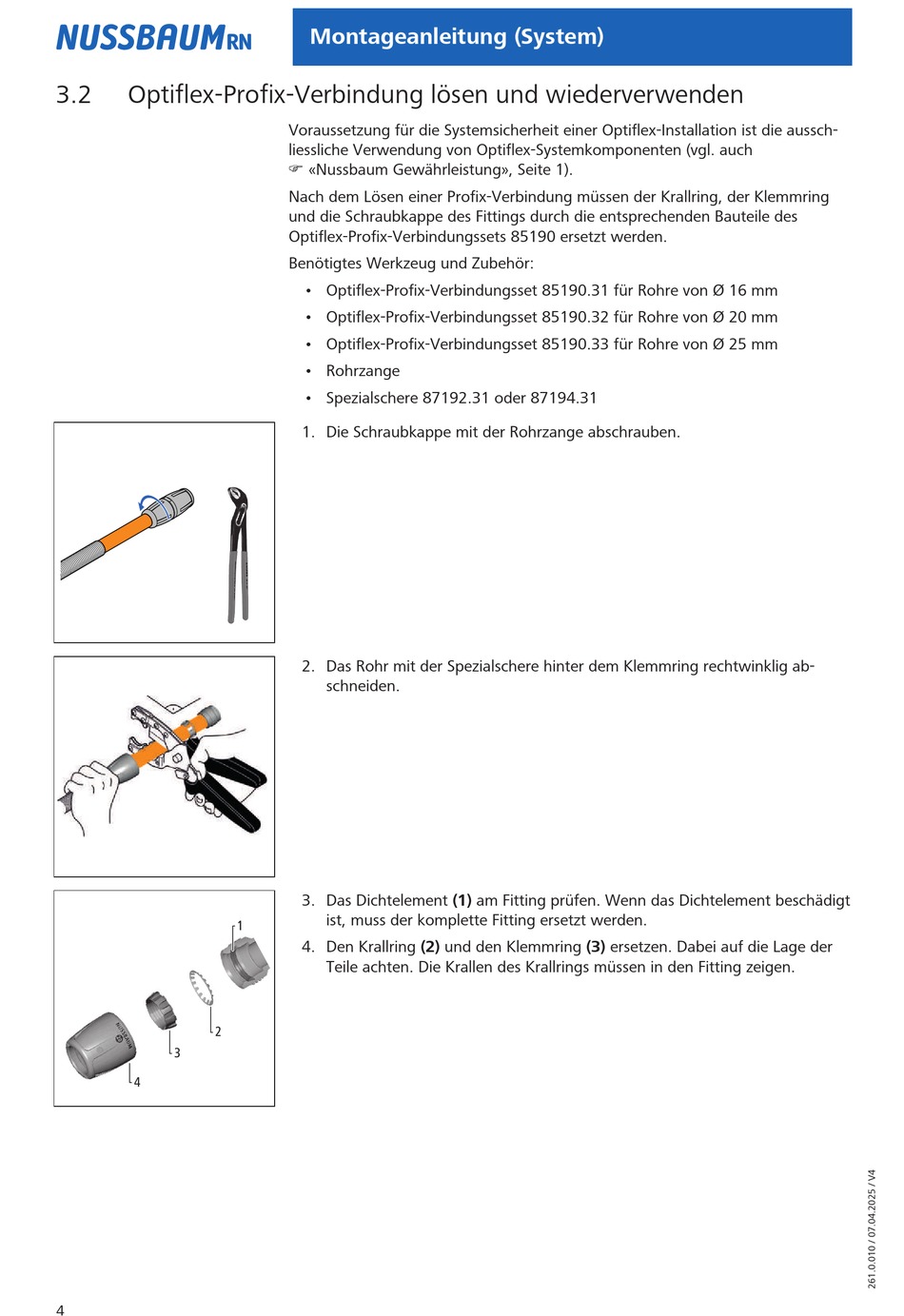

Optiflex-Profix-Verbindung lösen und wiederverwenden
2
3
4
4
Montageanleitung (System)
Voraussetzung für die Systemsicherheit einer Optiflex-Installation ist die aussch-
liessliche Verwendung von Optiflex-Systemkomponenten (vgl. auch
F «Nussbaum Gewährleistung», Seite 1).
Nach dem Lösen einer Profix-Verbindung müssen der Krallring, der Klemmring
und die Schraubkappe des Fittings durch die entsprechenden Bauteile des
Optiflex-Profix-Verbindungssets 85190 ersetzt werden.
Benötigtes Werkzeug und Zubehör:
• Optiflex-Profix-Verbindungsset 85190.31 für Rohre von Ø 16 mm
• Optiflex-Profix-Verbindungsset 85190.32 für Rohre von Ø 20 mm
• Optiflex-Profix-Verbindungsset 85190.33 für Rohre von Ø 25 mm
• Rohrzange
• Spezialschere 87192.31 oder 87194.31
1. Die Schraubkappe mit der Rohrzange abschrauben.
2. Das Rohr mit der Spezialschere hinter dem Klemmring rechtwinklig ab-
schneiden.
3. Das Dichtelement (1) am Fitting prüfen. Wenn das Dichtelement beschädigt
ist, muss der komplette Fitting ersetzt werden.
1
4. Den Krallring (2) und den Klemmring (3) ersetzen. Dabei auf die Lage der
Teile achten. Die Krallen des Krallrings müssen in den Fitting zeigen.
