ZUSAMMENBAU
Achtung: Vor dem Zusammenbau des Geräts ist sicherzustellen, dass der Stecker nicht in der
Steckdose steckt.
Das Gerät darf nur verwendet werden, wenn sämtliche Teile vollständig
und korrekt zusammengebaut wurden, d.h. Sockel, Schutzgitter und Lüfterrrad.
Die
folgenden
beachten.

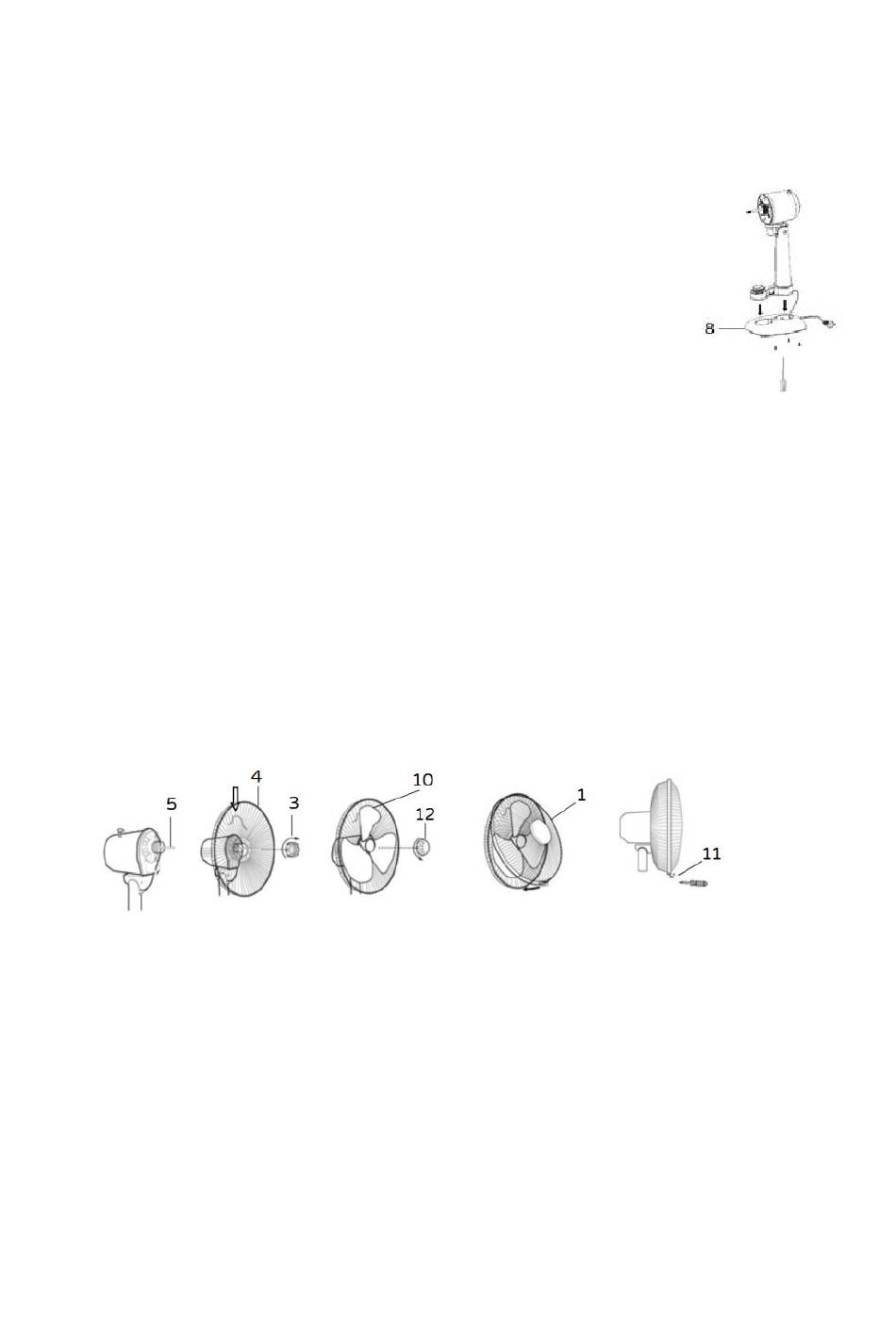

1.
Das Stromkabel durch die größte Öffnung des Sockels führen und
darauf achten, dass es nicht abgeschnürt wird.
2.
Den Sockel so einstecken, dass die größte Öffnung sich auf Höhe
der Säule befindet: Auf richtige Verbindung achten und die Teile
mit normaler
anziehen, dass die Schraube durchdreht, aber fest genug, dass die
Teile sicher verbunden sind).
3.
Die Nutmuttern (12) und (3) vom Motorkörper abschrauben.
4.
Das hintere Schutzgitter (4) am Motorkörper einsetzen, so dass sich
der Hebel im rückseitigen Teil befindet und mit der dazugehörigen Nutmutter (3)
festschrauben.
5.
Das Lüfterrad (10) an der Motorwelle (5) ansetzen und mit der entsprechenden
Nutmutter (12) feststellen, die man dazu gegen den
Uhrzeigersinn dreht und festzieht.
6.
Zur Befestigung des vorderen Schutzgitters sollten Sie die Haupteinheit auf eine
glatte und ebene Oberfläche abstellen. Das
vordere Schutzgitter (1) in das hintere Schutzgitter (4) einpassen und mit dem Kunststoffring
arretieren (die Befestigungsschraube sollte sich im unteren Teil befinden) und mit der
entsprechenden Schraube
(11)
festschrauben. Nach Abschluss dieser Arbeitsschritte überprüfen,
Schutzgitter fest aneinander gepasst und am Motor befestigt sind.
Anleitungen
befolgen
Kraftanstrengung
und
die
verschrauben (nicht
dazugehörigen Abbildungen
zu
fest
dass
die
