Smart Modul V2 Top für ProGrid

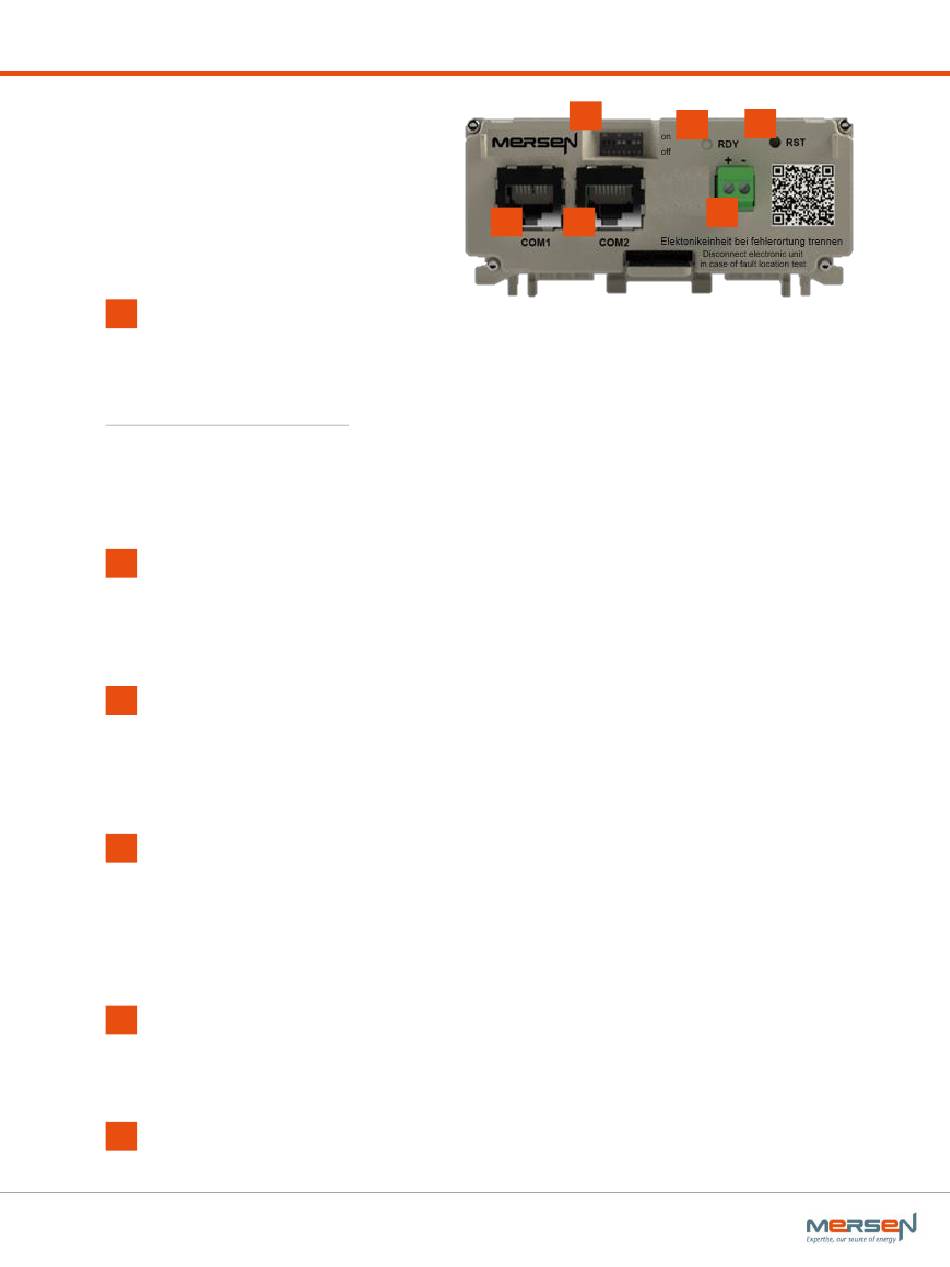

5.3 Schwerpunkt Smart Module
1
Modbus RTU Verbindungen
RJ45-Stecker zum Anschluss des Smart-Moduls an das Modbus-RTU-Netzwerk oder zur
Verwendung mit einem Laptop, um neue Software hochzuladen oder eine Kalibrierung
durchzuführen.
Daisy-Chain-Funktionalität:
für die Modbus-RTU-Kommunikation zwischen den Modulen bis zum Master-Gerät (nicht in
diesem Umfang) herzustellen.
Die Daisy-Chain-Funktionalität kann auch für die Stromversorgung genutzt werden (siehe
Punkt 2).
Smart-Modul-Stromversorgung
2
24VDC-Anschluss zur Versorgung des Smart Moduls
Mit der Daisy-Chain-Funktionalität kann die Stromversorgung von einem Modul zum
anderen über die RJ45-Anschlüsse/Kabel hergestellt werden.
Status Kommunikations-LED
3
• Aus : Modul nicht funktionsfähig - keine Versorgung
• Grün/Rot blinkend: Modul ohne Modbus-Kommunikation
• Grün blinkend: Modul angeschlossen und funktionsfähig
• Orangefarbenes pulsieren: Modul wird zurückgesetzt
4
Reset-Taste
• Kurzer Druck: Zurücksetzen der Parameter der Modbus-Kommunikation - Verbindungen,
Schwellenwerte, Timeouts
• Langes Drücken (>5 s): vollständiger Reset einschließlich aller Kalibrierungsparameter
(Werksreset)
→ LED wird bei diesen 2 Aktionen orange.
5
Dip-Schalter
- Voreinstellung der Slave-Adresse zulassen
- Aktivierung des Abschlusswiderstandes
QR-Code
6
• Mit Smart-Modul-Informationen
EP.MERSEN.COM
2 Anschlussstecker stehen zur Verfügung, um eine Daisy-Chain
V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP
BENUTZERHANDBUCH
