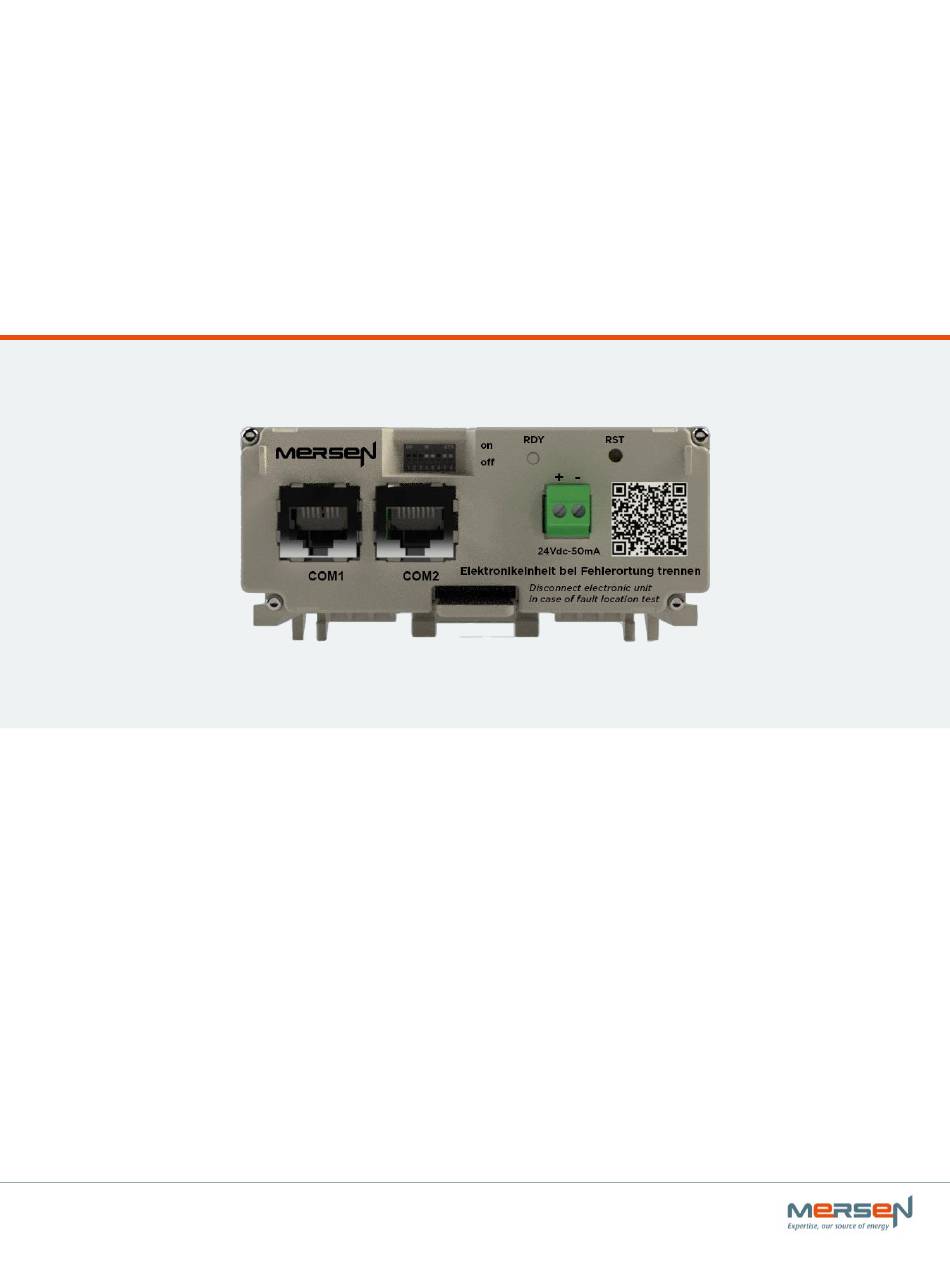

- Seite 1 V2 TOP MART ODUL FÜR RTU V ODBUS ERSION FÜR NERGIEÜBERWACHUNG IEC- SICHERUNGSLASTTRENNSCHALTER E N U TZ E R H A N D B U C H ERBESSERUNG DER IENSTLEISTUNGSEFFIZIENZ VON IEDERSPANNUNGSNETZEN EP.MERSEN.COM V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP...
- Seite 2 BENUTZERHANDBUCH Smart Modul V2 Top für ProGrid V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 3 BENUTZERHANDBUCH Smart Modul V2 Top für ProGrid 1. DOKUMENT Die gesamte Dokumentation zu unserem SMART Module RTU ist auf der MERSEN-Website EP.MERSEN.COM verfügbar. Zusätzliche Bedienungsanleitungen • Datenblatt • Montageanleitung / Rechtliche Hinweise (auf Anfrage) • Konfigurationssoftware (auf Anfrage) Software für Firmware-Upgrade •...
- Seite 4 2. GEFAHREN UND WARNUNGEN Die Montage, Verwendung, Wartung und Instandhaltung dieses Geräts darf nur von geschulten, qualifizierten Fachleuten durchgeführt werden. MERSEN übernimmt keine Verantwortung für die Nichtbeachtung der Anweisungen in diesem Handbuch. 2.1 Gefahr von Stromschlägen, Verbrennungen Dieses Gerät darf nur von qualifiziertem Personal installiert und gewartet werden, das über fundierte Kenntnisse zur Installation, Inbetriebnahme und Bedienung des Geräts...
- Seite 5 Die neuesten Firmware-Versionen sind auf der MERSEN-Website verfügbar. Das Firmware-Upgrade wird mit der Software "SmartModbusModuleSoftwareSetup" durchgeführt, indem ein Laptop an Ihr SMART-Modul angeschlossen wird. Sehen Sie sich die Beschreibung im weiteren Verlauf des Kapitels an. V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 6 Smart Module und Sensorik Beispiel einer ProGrid 3x1 Pole Switching Übersicht mit Smart Module Lösung Beispiel für eine ProGrid 3x1 Pôle-Schaltübersicht mit installierten Stromwandlern 5.2 Übersicht Smart-Modul - Modbus RTU-Version V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 7 • Langes Drücken (>5 s): vollständiger Reset einschließlich aller Kalibrierungsparameter (Werksreset) → LED wird bei diesen 2 Aktionen orange. Dip-Schalter - Voreinstellung der Slave-Adresse zulassen - Aktivierung des Abschlusswiderstandes QR-Code • Mit Smart-Modul-Informationen V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 8 5.4 Installation der technischen Software Das Modul wird mit einer Software zum Testen, Kalibrieren und Einstellen einiger Parameter des Smart Moduls, mittels eines Laptops, geliefert. Sobald Sie die letzte aktualisierte Software von der Mersen-Website erhalten haben, sollten Sie : Entpacken der Datei "SmartModbusModuleSoftwareSetup_X.X.XX_x64".
- Seite 9 Wählen Sie in der gestarteten Software "Verbindung". Wenn die COM-Port-Nummer → nicht verfügbar ist, verwenden Sie die Schaltfläche "Aktualisieren". Wenn die Verbindung hergestellt ist, wird dies durch die Schaltfläche "Verbunden" angezeigt. V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 10 Smart Modul V2 Top für ProGrid 5.5.1 Verbindung Das Modul wird für die Adressierung nach den folgenden Kriterien konfiguriert: Wenn es ein Problem mit der Verbindung gibt, erscheint eine Meldung, Sie müssen die Modulverbindung überprüfen V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 11 → Temperaturschwellenwert: wählbar zwischen 60°C und 90°C → Firmware-Version: kommt direkt vom Modul → Neue Firmware-Version hochladen: "Update starten" drücken, die neue file Firmware-Version "öffnen" und die Firmware "aktualisieren" ( .bin) V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 12 BENUTZERHANDBUCH Smart Modul V2 Top für ProGrid → Bevor Sie die Seite verlassen, vergessen Sie nicht, Ihre Änderungen zu "übernehmen". → sonst erhalten Sie eine Fehlermeldung V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 13 Auf dieser Seite haben Sie mehrere Unterkapitel, um die Einstellungen des Moduls und der Modbus-Kommunikation vorzunehmen Diese Konfigurationsseite wird verwendet, um die im Smart-Modul verschiedenen, verfügbaren Werte "lesend" oder gegebenenfalls "schreibend" einzustellen V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 14 → Die Zeitdauer der Mittel kann vom Kunden geändert werden. → Wirkleistung wird auf 2 Arten berechnet: "Breitband" oder "Grundschwingung", kann vom Kunden geändert werden → Frequenz: 50Hz oder 60Hz, kann vom Kunden geändert werden V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 15 → Parität: Auch als voreingestellter Wert, kann vom Kunden geändert werden Mehrere Möglichkeiten: keine / gerade / ungerade 5.5.3.3 Visualisierung der CT-Phase → Stromwandlerverhältnis: Bestätigung der auf der Hauptseite des Stromwandlers getroffenen Auswahl V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 16 → Aktueller Nennwert I : kann der Kunde ihn ändern? → Spannungsnennwert U : kann vom Kunden geändert werden? → Aktueller Hysteresewert: Kann er vom Kunden geändert werden? → Spannungshysteresewert: Kann er vom Kunden geändert werden? V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 17 → Mindestzeit Meldung: Mindestzeit für den Erhalt einer Meldung, kann vom Kunden geändert werden → Modbus Wartezeit bis zur Antwort: Wartezeit bis zum Erhalt einer Antwort vom Modul, kann vom Kunden geändert werden V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 18 Smart Modul V2 Top für ProGrid 5.5.4 Messung Auf dieser Seite haben Sie mehrere Unterkapitel, um die gemessenen oder berechneten Werte zu visualisieren → Uhrzeit Datum Mittelwerte: Datum Uhrzeit letzten Mittelwertberechnung → Temperaturmessung: Wert der Temperatur V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 19 → Strommittelwert: aus den Stromwerten für jede Phase berechneter Mittelwert → Strommin: Stromwert min, der bei der Berechnung des Strommittelwerts ermittelt wurde → Strommaximum: Maximalwert des Stroms, der bei der Berechnung des Strommittelwerts ermittelt wurde → Cosphi : cosphi berechnet V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 20 → Mittelwert der Blindleistung: Blindleistung berechnet aus den Werten der Wirkleistung → Blindleistung min: Berechnung Blindleistungsmittelwertes gefundener Blindleistungswert min → Blindleistung max: maximaler Blindleistungswert, der bei der Berechnung des Blindleistungsmittelwertes ermittelt wurde V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 21 • Rot : Lücke in der Spannungsmessung pro Phase : Sicherung ausgelöst oder Sicherungsgerät geöffnet → Temperatur-Status: • Grün : kein Problem, Temperatur unterhalb der Temperaturschwelle • Rot : Temperatur über der Temperaturschwelle V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 22 0,2mm ² ... 1mm ² CT L2 poisitve Überwachung 0,2mm ² ... 1mm ² CT L1 negative Überwachung 0,2mm ² ... 1mm ² CT L1 poisitve Überwachung 0,2mm ² ... 1mm ² Neutrale Referenzspannung V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 23 2 = GND (or 0V) 3 = Not connected 4 = D1 (A) 5 = D0 (B) 6 = 24V 7 = 24V 8 = GND ADDR Dip switch 12345678 position V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 24 TANDARDWERT "111" "237". ERWENDBARE DRESSEN Dip-Schalterstellung Adresse 0000000 1000000 2 3 4 5 6 7 8 Position 0100000 1 - an 1100000 0 - aus 0011000 0111000 1111000 0000001 0111111 1111111 V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 25 Position 1 stellen, unabhängig von den anderen Positionen der Dip-Schalterstifte. Der Abschlusswiderstand wird dann aktiviert und kann den Widerstand der vorherigen Module kompensieren. 2 3 4 5 6 7 8 Position 1 - an 0 - aus V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 26 Max. Anzahl Bus-Teilnehmer bis zu 32 Übertragungsgeschwindigkeit 1200 - 115200 b/s (Standard = 57kb/s) Montage Horizontal steckbar Mechanische Gehäuse Entflammbarkeitsklasse V-2 nach UL 94 Eigenschaften Abmessungen HxBxT 50x98x180 mm Gewicht 200 g V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 27 50536 HR ADDR_FCT_PRIVATE_APP_DATA8 UINT16 0 to 65535 firmware data //Temperature //Threshold 50573 HR ADDR_FCT_PRIVATE_TEMP_THRESHOLD °C INT16 60 to 90 90 threshold temperature value *Excel-Datei der Modbus-Kommunikationstabelle auf Anfrage erhältlich V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 28 V31 value //Temperature //Temperature alert 1 > threshold temperature value ADDR_FCT_PRIVATE_TEMP_ALERT 50574 0 < threshold temperature value // Temperature measurement 50575 ADDR_FCT_PRIVATE_TEMP_MEASUREMENT °C float32 temperature value *Excel-Datei der Modbus-Kommunikationstabelle auf Anfrage erhältlich V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 29 Störung der Modulverbindung Überprüfen Sie die Position des angezeigt Steckers auf der Rückseite des Moduls Spannungsdaten Störung der Modulverbindung Überprüfen Sie die Position des teilweise angezeigt Steckers auf der Rückseite des Moduls V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 30 Personen Änderungen am System vornehmen können. Außerdem kann der Benutzer das System so einrichten, dass ein Alarm ausgelöst wird, wenn die Kommunikation unterbrochen wird (das Gerät reagiert nicht mehr), und prüfen, ob unsichere Bedingungen vorliegen. V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 31 Kein Abschlusswiderstand Ausfallsicher Modbus-Anschlüsse - RJ45 Gemäß der Modbus-Spezifikation "Modbus über die serielle Schnittstelle". - Stift 4 : B (D-) - Stift 5 : A (D+) - Stift 8 : Gnd. V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
- Seite 32 BENUTZERHANDBUCH Smart Modul V2 Top für ProGrid KONTAKT US MERSEN FRANCE SB SAS Rue Jacques Vaucanson 15 69720 Saint Bonnet-de-Mure Frankreich T +33(0)4 72 22 6611 @ TS.SBM@mersen.com V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP EP.MERSEN.COM...
