6.3 Verdrahtung und Abschlusswiderstand
Die Stromversorgung sollte am ersten Modul angeschlossen werden, dadurch werden alle
Module mittels Daisy-Chain Verkabelung (Ethernet-Kabel) versorgt. Es ist nicht
notwendig, eine zusätzliche Stromversorgung für andere Module, die durch die Daisy
Chain verbunden sind, hinzuzufügen.
Die Auslieferungsposition des Widerstandes ist immer auf 0.
Bei mehr als 8 Modulen wird ein Abschlusswiderstand im letzten Modul der Verkettung
benötigt.

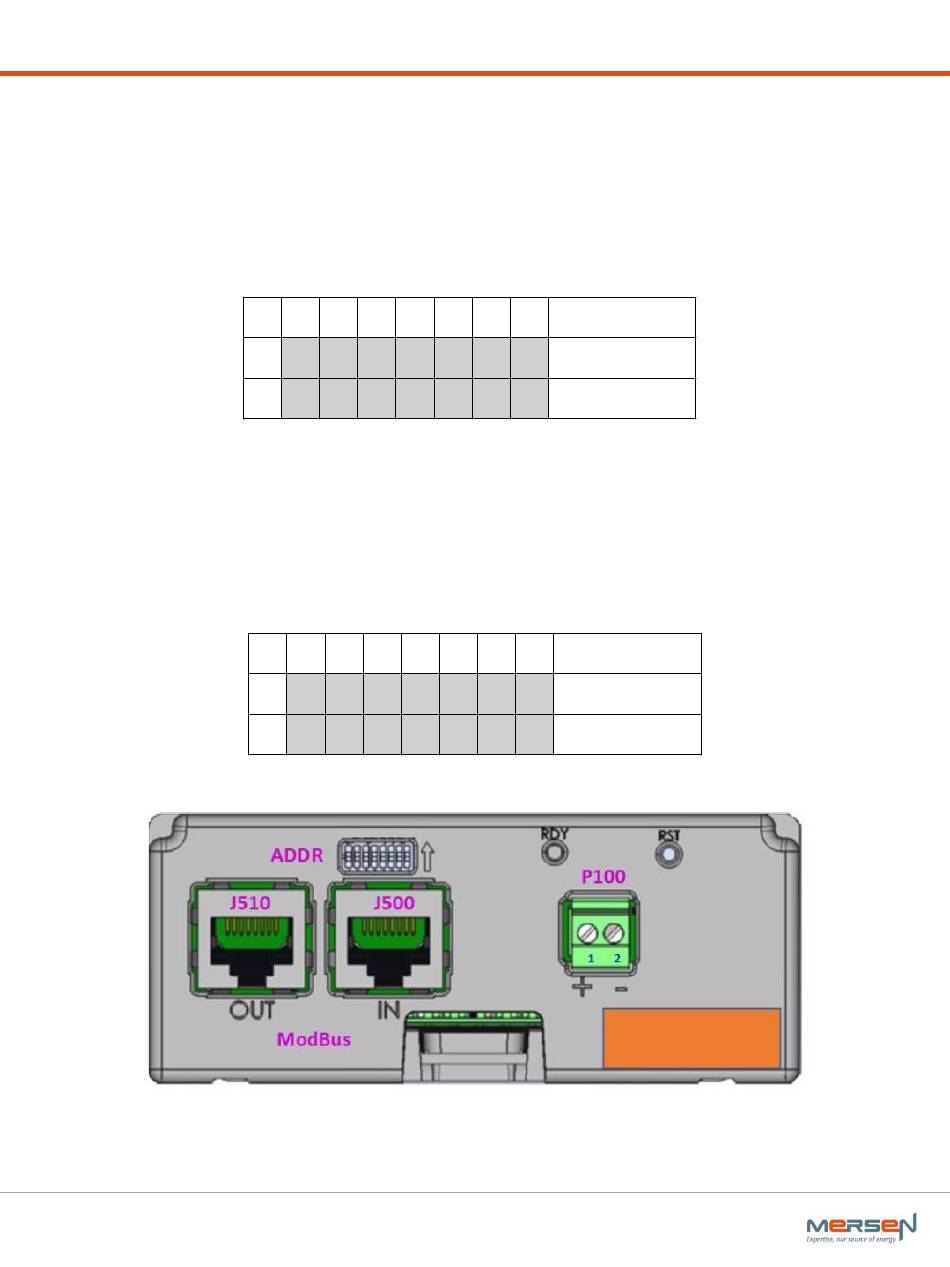

Mit dem Dip-Schalter sollten Sie den Widerstandsstift - den ersten PIN auf dem ADDR -
auf Position 1 stellen, unabhängig von den anderen Positionen der Dip-Schalterstifte.
Der Abschlusswiderstand wird dann aktiviert und kann den Widerstand der vorherigen
Module kompensieren.
EP.MERSEN.COM
1
2 3 4 5 6 7 8 Position
X
1
2 3 4 5 6 7 8 Position
X
V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP
BENUTZERHANDBUCH
1 - an
0 - aus
1 - an
0 - aus
