BENUTZERHANDBUCH
Smart Modul V2 Top für ProGrid

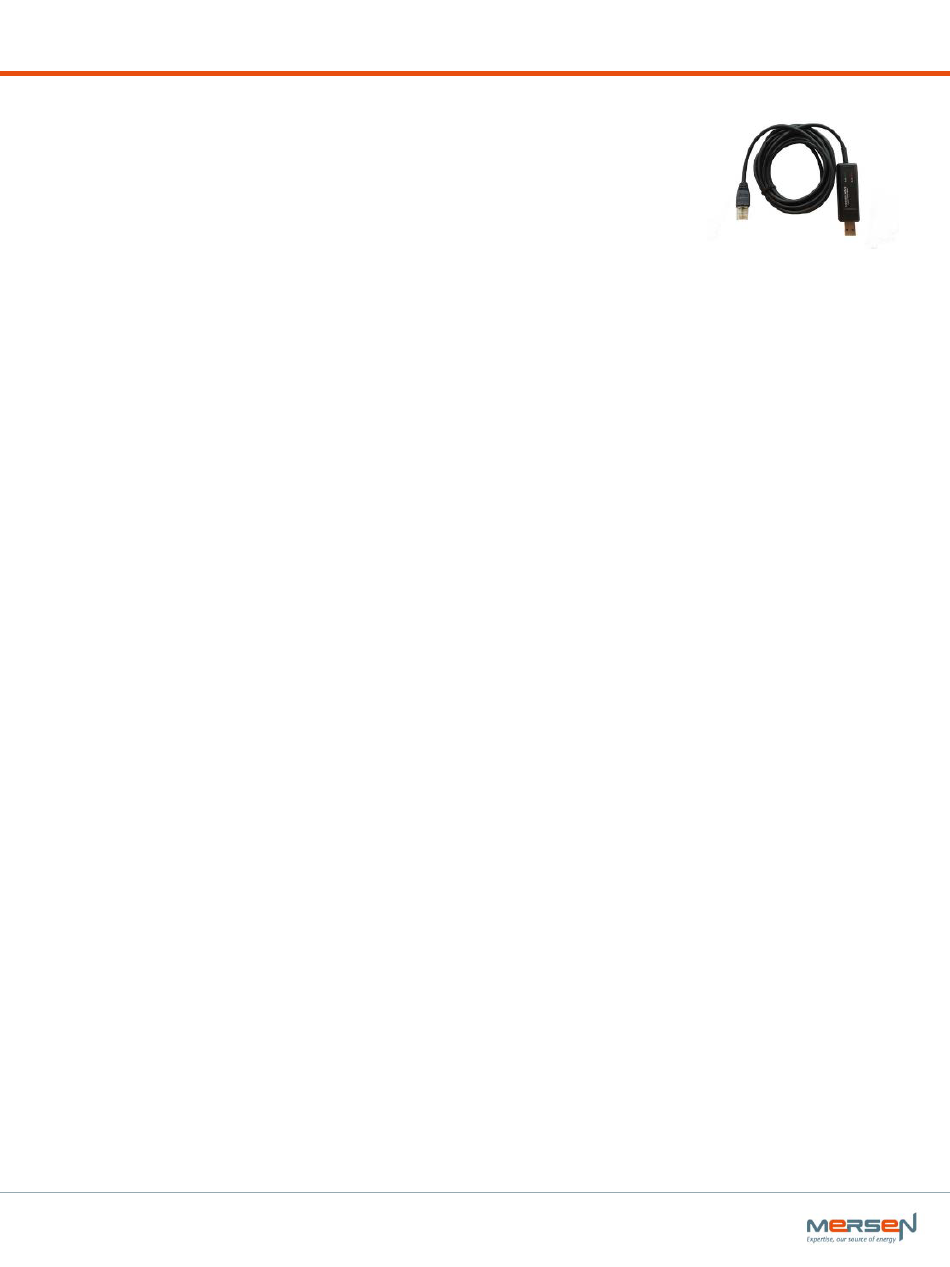

12. ANHANG - Modbus-Kabel USB → RJ45
TECHNISCHE DATEN
Isolierter USB - Modbus / RS485 Konverter
Dieses Kabel ist ein 2-adriger RS485-Adapter mit automatischer Empfangs-
/Sendeumschaltung und RJ45-Anschluss gemäß den Modbus-Spezifikationen.
Die Kabel verfügen über eine 2,5 kV-Isolationsbarriere, die eine qualitativ hochwertige
elektrische Trennung zwischen dem PC und dem Remote-Gerät gewährleistet und somit
einen ausgezeichneten Schutz für den PC bietet, falls das Remote-Gerät ausfallen sollte.
Schließen Sie ihn einfach an und verwenden Sie ihn wie jeden anderen COM-Anschluss im
PC, der über den erforderlichen Treiber verfügt.
Com-Port-Spezifikationen
Baudraten: 19200, 38400, 57600, 115200Bps
Startbits : 1
Datenbits: 7, 8
Parität: Keine, gerade, ungerade, Markierung, Leerzeichen
Stoppbits: 1, 2
Durchflusskontrolle: Automatische Umschaltung
Puffer: 128 Bytes Rx und 256 Bytes Tx Fifo.
RS485-Spezifikationen
Leistungsstarke RS485, die bis zu 256 Knoten ansteuern kann
±15 kV ESD-Schutz an den RS485-Pins
Kein Abschlusswiderstand
Ausfallsicher
Modbus-Anschlüsse - RJ45
Gemäß der Modbus-Spezifikation "Modbus über die serielle Schnittstelle".
- Stift 4 : B (D-)
- Stift 5 : A (D+)
- Stift 8 : Gnd.
