Smart Modul V2 Top für ProGrid

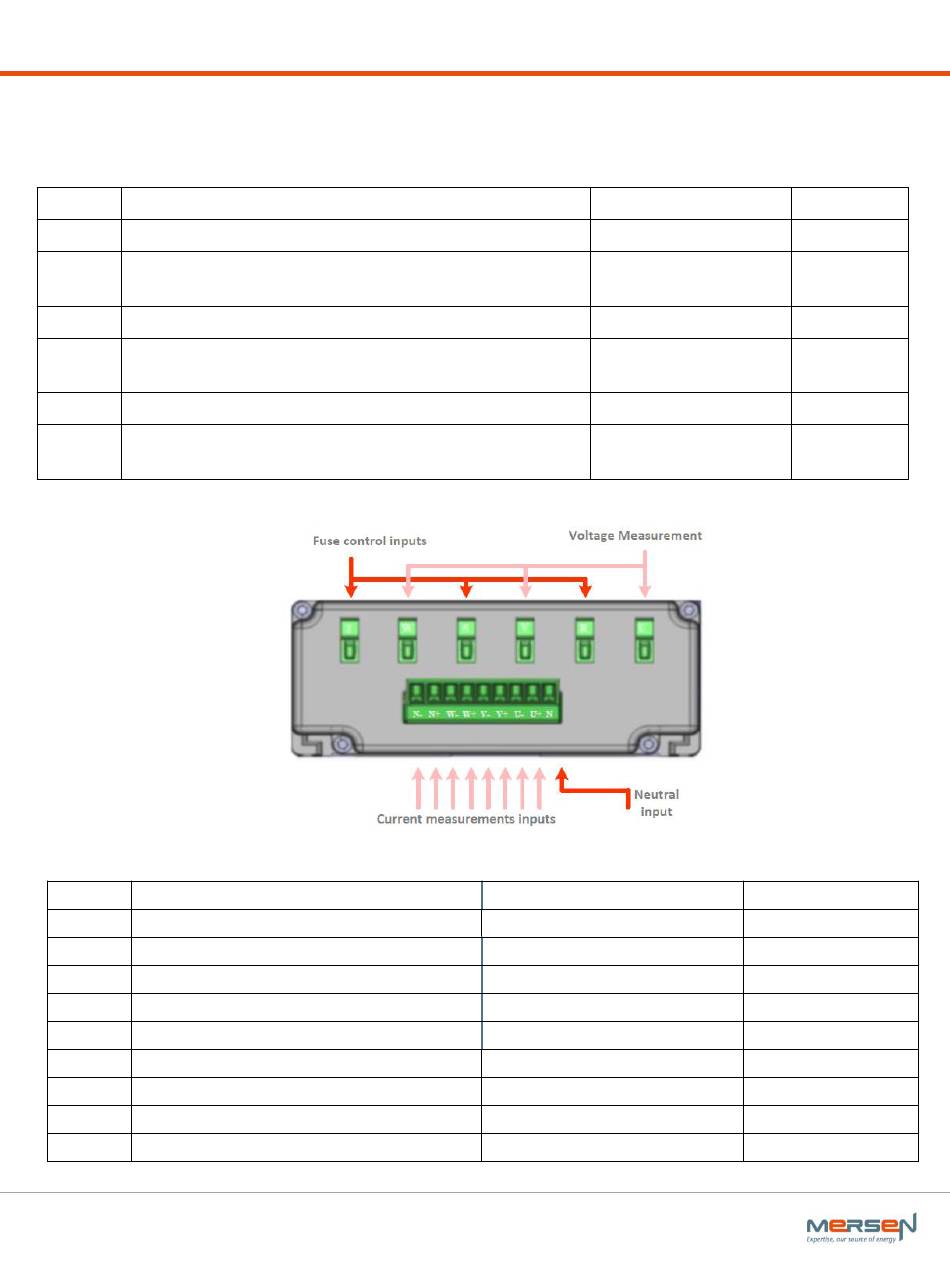

6. KLEMMENANSCHLÜSSE
6.1 Rückseitige Anschlüsse
Spannungsanschlüsse
Terminal Signal
T
L3 Spannung - Sicherungseingang
L3 Spannung - Sicherungsausgang
W
Informationen zu Messungen und Sicherungen
S
L2 Spannung - Sicherungseingang
L2 Spannung - Sicherung Ausgang
V
Informationen zu Messungen und Sicherungen
R
L1 Spannung - Sicherungseingang
L1 Spannung - Sicherung Ausgang
U
Informationen zu Messungen und Sicherungen
Anschlüsse der Spannungsmesseingänge
Anschlüsse der Strommesseingänge
Strom Verbindungen
Terminal
N-
CT negativ N Überwachung
N+
CT positiv N Überwachung
T-
CT L3 negative Überwachung
T+
CT L3 poisitve Überwachung
S-
CT L2 negative Überwachung
S+
CT L2 poisitve Überwachung
R-
CT L1 negative Überwachung
R+
CT L1 poisitve Überwachung
N
Neutrale Referenzspannung
EP.MERSEN.COM
T
W
Signal
V2-20250410 - Benutzerhandbuch - Smart Modul V2 TOP
Drahtabschnitt
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
S
V
R
U
Drahtabschnitt
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
0,2mm ² ... 1mm ²
22
BENUTZERHANDBUCH
Aderfarbe
Rot
Lila
Schwarz
Grün
Braun
Geld
Drahtmarkierung
N-
N+
6
5
4
3
2
1
N
