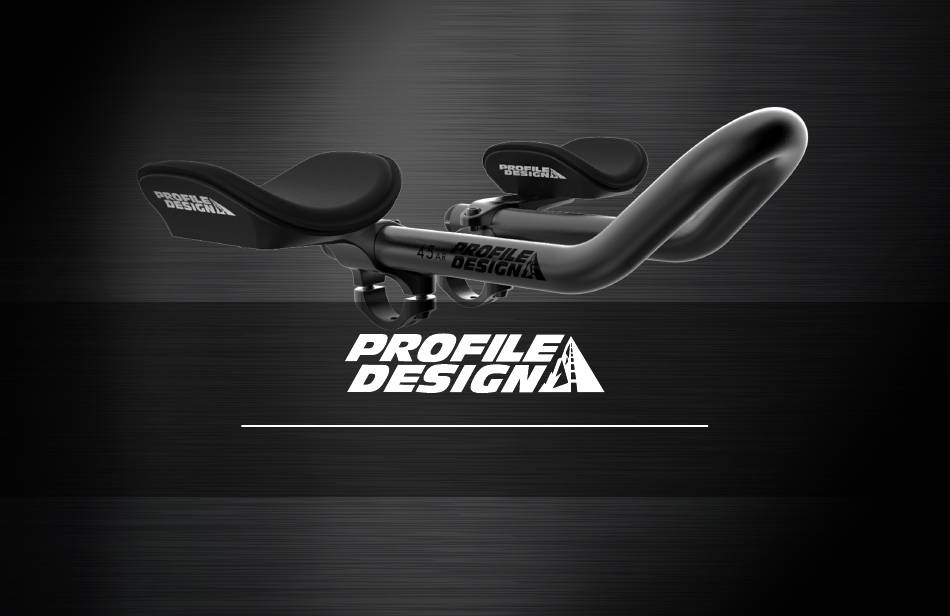

- Seite 1 Sonic Ergo 45AR Aerobars SONIC ERGO 45AR AEROBARS VERSION 03-12-27-2024...
- Seite 2 Sonic Ergo 45AR Aerobars EINLEITUNG Vielen Dank für den Kauf dieses Profile-Design-Aerobar. Diese Anweisungen gelten für die Sonic-Halterung mit Ergo-, Race- oder Boom-Armlehnen und der Profile-Design-45AR-Verlängerung. Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung der Profile-Design-Garantiebestimmungen ist eine ordnungsgemäße Installation erforderlich.
- Seite 3 Falls etwas aus dem Aerobar-Set fehlen sollte, wenden Sie sich bitte an Ihren Händler. Bitte beachten Sie, dass Gewindeteile von Profile Design während der Produktion mit einem speziellen blauen Gewindesicherungsmittel vorbehandelt wurden. Dieses spezielle Mittel kann leicht an den Gewinden aller bereitgestellten Schrauben erkannt werden. Falls Sie dieses Gewindesicherungsmittel nicht entdecken oder die Schraube erneut installieren, sollten Sie vor der Montage erneut ein geeignetes blaues Gewindesicherungsmittel von Loctite®...
- Seite 4 Sonic Ergo 45AR Aerobars KOMPONENTENLISTE Anzahl Teile-Nr. Ref.-Nr. Teilebeschreibung Req. 852274 Erweiterung – 45ar, 240 mm, eloxierte Legierung, flach, schwarz, mit BK-Logo 716668 Stopfen – Kappe, Century & Gab (5,2 mm) Halterung – Sonic, obere Halterung, 31,8 mm, eloxierte Legierung, schwarz, flach,...
- Seite 5 Sonic Ergo 45AR Aerobars TEILEZEICHNUNGEN 18.5 mm 35 mm 108.4 mm 4.6 mm 18.5 mm 16.4 mm 54.5 mm 89.5 mm 258 mm 45˚ 240 mm...
- Seite 6 Sonic Ergo 45AR Aerobars PRODUKTSPEZIFISCHE EINRICHTUNGSBESCHRÄNKUNGEN 24.5 mm 84.5 mm...
- Seite 7 Sonic Ergo 45AR Aerobars DREHMOMENTEINSTELLUNGEN Ref.-Nr. Position Schraubengröße Drehmoment Lenker klemme M6x18mm 6Nm (53 inlbf) Verlängerungs klemme M6x15mm 6Nm (53 inlbf) Armlehnen schrauben M6x12mm CS 3Nm (27 inlbf)
- Seite 8 Sonic Ergo 45AR Aerobars SCHRAUBENLÄNGEN 57 mm Verwenden Sie nur die mitgelieferten Schrauben von Profile Design. 18mm 20mm 25mm 30mm 35mm 40mm 45mm 50mm 55mm 60mm 65mm 70mm 75mm 80mm 85mm 90mm 95mm Riser 10 15 20 25 30 35 40 45 50 55...
- Seite 9 Sonic Ergo 45AR Aerobars INSTALLATIONSANWEISUNGEN 1. Tragen Sie eine dünne Schicht Montagepaste auf die Innenseiten der Lenkerklemme an den oberen und unteren Teilen der Halterung auf. a) Falls Sie ein Aerobar Bracket Riser Kit verwenden, tragen Sie die Montagepaste auf alle Seiten der Riser auf und befolgen Sie die Anweisungen aus dem Riser-Kit.
- Seite 10 Sonic Ergo 45AR Aerobars 4. Tragen Sie Montagepaste auf die Innenseite der Verlängerungsklemmen auf 5. Installieren Sie die Verlängerung an der gewünschten Position und ziehen Sie die M3-Schraube zur Befestigung der Verlängerung mit dem 5-mm-Sechskantschlüssel fest, bis sie sicher hält.
- Seite 11 Sonic Ergo 45AR Aerobars 8. Befestigen Sie die Armlehnen mit versenkten M6x12mm-Schrauben an den Halterungen. Denken Sie daran, dass die Armlehnen versetzt gestaltet sind, weshalb Sie darauf achten müssen, dass beide Seiten identisch positioniert sind. 9. Tragen Sie eine dünne Schicht Fett als Schutzschicht vor den Auswirkungen von Schweiß auf die Oberfläche der Schrauben auf.
- Seite 12 Sonic Ergo 45AR Aerobars NEUE ARMLEHNEN INSTALLIEREN 1. Achten Sie bei der Anbringung der Armlehnen zunächst darauf, dass die Innenseiten der Armlehnen frei von Fusseln und Fett sind. Falls an der Armlehne zuvor ein Klettverschlussaufkleber angebracht war, sollten Sie die Reste zunächst mechanisch oder mit einem zitrusbasierten Lösungsmittel entfernen.
- Seite 13 Sonic Ergo 45AR Aerobars ARMREST NUTZUNG WARNUNG Üben Sie keine Kraft auf die Seite der Armlehnen aus!
- Seite 14 Weltweite zweijährige eingeschränkte Garantie von Profile Design Gallop Cycle Corp (im Folgenden „Profile Design“), der Vertreiber, garantiert dem Erstkäufer („Ihnen“) gegenüber, dass das Produkt von Profile Design, für das Sie diese Garantie erhalten, zwei (2) Jahre ab Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern ist.
- Seite 15 Sonic Ergo 45AR Aerobars 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com...
