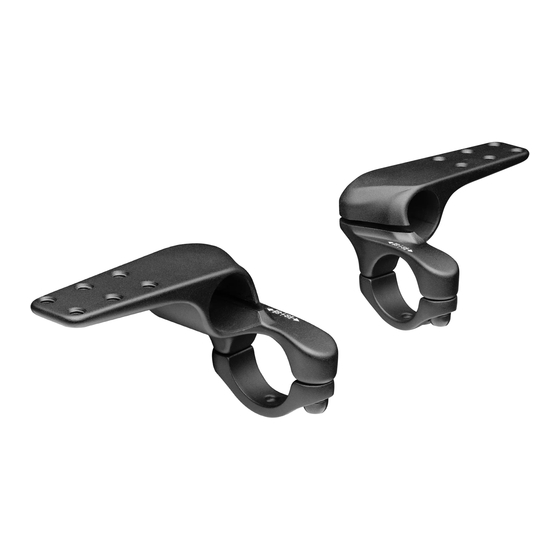

- Seite 1 Neosonic Bracket NEOSONIC BRACKET REVISION 01-12-04-2020...
-
Seite 2: Benötigte Werkzeuge Und Materialien
Neosonic Bracket EINLEITUNG Vielen Dank für den Kauf dieser Profile-Design-Halterung. Diese Anweisungen gelten für die Neosonic-Halterung mit Ergo-, Race- oder Boom- Armlehnen und der Profile-Design-Verlängerung. Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung der Profile-Design- Garantiebestimmungen ist eine ordnungsgemäße Installation erforderlich. - Seite 3 Falls etwas aus dem Halterungsset fehlen sollte, wenden Sie sich bitte an Ihren Händler. Bitte beachten Sie, dass Gewindeteile von Profile Design während der Produktion mit einem speziellen blauen Gewindesicherungsmittel vorbehandelt wurden. Dieses spezielle Mittel kann leicht an den Gewinden aller bereitgestellten Schrauben erkannt werden. Falls Sie dieses Gewindesicherungsmittel nicht entdecken oder die Schraube erneut installieren, sollten Sie vor der Montage erneut ein geeignetes blaues Gewindesicherungsmittel von Loctite®...
- Seite 4 Neosonic Bracket KOMPONENTENLISTE Ben. Teile-Nr. Ref.-Nr. Teilebeschreibung Anz. 189384 Halterung – Neosonic obere Halterung 31.8 mm flach schwarz (L/A) 189385 Halterung – Neosonic obere Halterung 31.8 mm flach schwarz (R/B) 312615 Schraube – M6x15 schwarz CP Pilzkopf 919211 Schraube – M6x18 schwarz CP Pilzkopf 189366 Halterung –...
- Seite 5 Neosonic Bracket TEILEZEICHNUNGEN 16.5 mm 79 mm 18.5 mm...
- Seite 6 Neosonic Bracket PRODUKTSPEZIFISCHE EINRICHTUNGSBESCHRÄNKUNGEN 50.2 mm 102 mm...
- Seite 7 Neosonic Bracket DREHMOMENTEINSTELLUNGEN Ref.-Nr. Position Schraubengröße Drehmoment Lenkerklemme M6x18mm 6Nm (53 inlbf) Verlängerungsklemme M6x15mm 6Nm (53 inlbf)
- Seite 8 Neosonic Bracket SCHRAUBENLÄNGEN 57 mm Verwenden Sie nur die mitgelieferten Schrauben von Profile Design. 18mm 20mm 25mm 30mm 35mm 40mm 45mm 50mm 55mm 60mm 65mm 70mm 75mm 80mm 85mm 90mm 95mm Riser 10 15 20 25 30 35 40 45 50 55...
- Seite 9 Neosonic Bracket INSTALLATIONSANLEITUNG 1. Tragen Sie eine dünne Schicht Montagepaste auf die Innenseiten der Lenkerklemme an den oberen und unteren Teilen der Halterung auf. a) Falls Sie ein Aerobar Bracket Riser Kit verwenden, tragen Sie die Montagepaste auf alle Seiten der Riser auf und befolgen Sie die Anweisungen aus dem Riser-Kit.
- Seite 10 Neosonic Bracket 4. Tragen Sie Montagepaste auf die Innenseite der Verlängerungsklemmen auf. 5. Installieren Sie die Verlängerung an der gewünschten Position und ziehen Sie die M3-Schraube zur Befestigung der Verlängerung mit dem 5-mm-Sechskantschlüssel fest, bis sie sicher hält. 6. Prüfen Sie die Platzierung der Halterungen und Verlängerung, ziehen Sie dann mit dem Drehmomentschlüssel mit 5-mm-Aufsatz die Lenkerklemme bis 6 Nm fest.
- Seite 11 Neosonic Bracket VERLÄNGERUNGEN SCHNEIDEN 8. Befestigen Sie die Armlehnen mit versenkten M6x12mm-Schrauben an den Halterungen. Denken Sie daran, dass die Armlehnen versetzt gestaltet sind, weshalb Sie darauf achten müssen, dass beide Seiten identisch positioniert sind. 9. Tragen Sie eine dünne Schicht Fett als Schutzschicht vor den Auswirkungen von Schweiß auf die Oberfläche der Schrauben auf.
- Seite 12 Neosonic Bracket MONTIEREN VON NEUEN ARMAUFLAGEN 1. Achten Sie bei der Anbringung der Armauflagen zunächst darauf, dass die Innenseiten der Armauflagen frei von Fusseln und Fett sind. Falls an der Armauflage zuvor ein Klettverschlussaufkleber angebracht war, sollten Sie die Reste zunächst mechanisch oder mit einem zitrusbasierten Lösungsmittel entfernen.
- Seite 13 Neosonic Bracket ARMREST NUTZUNG WARNUNG Üben Sie keine Kraft auf die Seite der Armlehnen aus!
- Seite 14 • Weltweit auf zwei Jahre beschränkte Profile Design-Gewährleistung. • Profile Design, LLC (Vertriebshändler) garantiert dem ursprünglichen Käufer („Sie"), dass das Profile Design-Produkt, für das Sie diese Gewährleistung erhalten, über einen Zeitraum von (2) zwei Jahren ab dem ursprünglichen Kaufdatum keine Material- oder Verarbeitungsmängel aufweisen wird.
- Seite 15 Neosonic Bracket 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com © Profile Design LLC...
