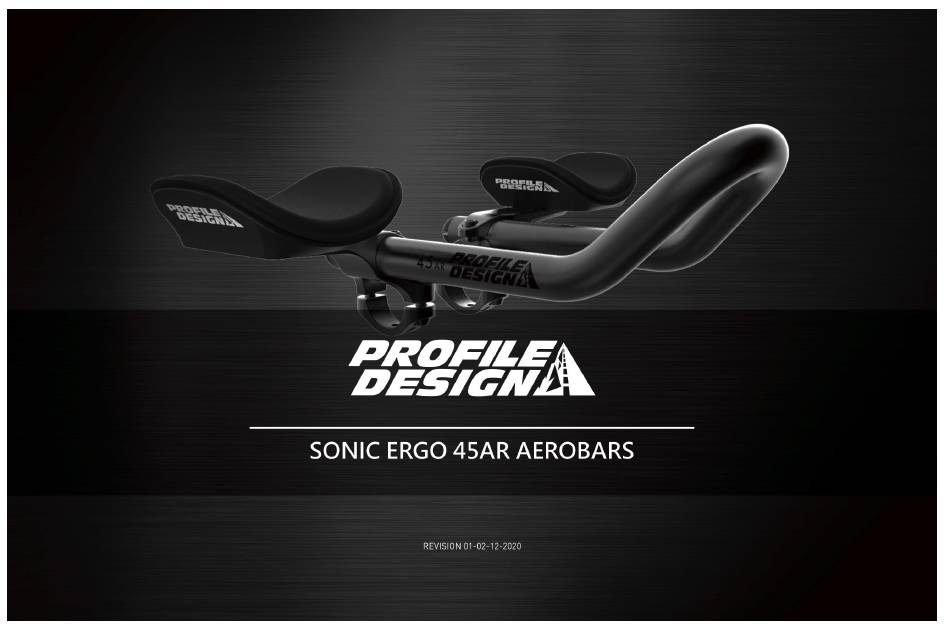

Profile Design SONIC ERGO 45AR AEROBARS Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SONIC ERGO 45AR AEROBARS:
- Bedienungsanleitung (15 Seiten) ,
- Bedienungsanleitung (15 Seiten)
Verwandte Anleitungen für Profile Design SONIC ERGO 45AR AEROBARS
Inhaltszusammenfassung für Profile Design SONIC ERGO 45AR AEROBARS
-
Seite 2: Benötigte Werkzeuge Und Materialien
EINLEITUNG Vielen Dank für den Kauf dieses Profile-Design-Aerobar. Diese Anweisungen gelten für die Sonic-Halterung mit Ergo-, Race- oder Boom-Armlehnen und der Profile-Design-45AR-Verlängerung Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung der Profile-Design-Garantiebestimmungen ist eine ordnungsgemäße Installation erforderlich. Sofern Sie nicht mit der Installation von Aerobars und deren Zubehör vertraut sind, lassen Sie sich bitte von Ihrem örtlichen Profile-Design-Händler unterstützen. - Seite 3 Das Aerobar-Set umfasst: • Zwei (2) obere Aerobar-Halterungen (Aluminium) • Zwei (2) untere Aerobar-Halterungen (Aluminium, halbrund) • Vier (4) M6x18-Schrauben • Zwei (2) M6x15-Schrauben, in der oberen Halterung vorinstalliert • Eine (1) Aluminiumverlängerung • Zwei (2) Kabelaustritts-Lenkerstopfen • Zwei (2) Armlehnenbecher •...
- Seite 4 Bitte beachten Sie, dass Gewindeteile von Profile Design während der Produktion mit einem speziellen blauen Gewindesicherungsmittel vorbehandelt wurden. Dieses spezielle Mittel kann leicht an den Gewinden aller bereitgestellten Schrauben erkannt werden. Falls Sie dieses Gewindesicherungsmittel nicht entdecken oder die Schraube erneut installieren, sollten Sie vor der Montage erneut ein geeignetes blaues Gewindesicherungsmittel von Loctite®...
- Seite 5 KOMPONENTENLISTE...
- Seite 6 Anzahl Teile-Nr. Ref.-Nr. Teilebeschreibung Req. Erweiterung – 45ar, 240 mm, eloxierte Legierung, flach, schwarz, mit BK-Logo 852274 Stopfen – Kappe, Century & Gab (5,2 mm) 716668 Halterung – Sonic, obere Halterung, 31,8 mm, eloxierte Legierung, schwarz, flach, L 189365 und R (mit Montageanzeige) 716666 AL Ext rückseitiger Stöpsel mit Schlitz und Logo Halterung –...
- Seite 7 TEILEZEICHNUNGEN 18.5 mm 35 mm 108.4 mm 4.6 mm 18.5 mm 16.4 mm 45˚ 240 mm...
- Seite 8 PRODUKTSPEZIFISCHE EINRICHTUNGSBESCHRÄNKUNGEN 24.5 mm 84.5 mm...
- Seite 9 DREHMOMENTEINSTELLUNGEN Ref.-Nr. Position Schraubengröße Drehmoment Lenkerklemme M6x18mm 6 Nm Verlängerungsklemme M6x15mm 6 Nm Armlehnenschrauben M6x12mm CS 4,7 Nm...
- Seite 10 SCHRAUBENLÄNGEN Verwenden Sie nur die mitgelieferten Schrauben von Profile Design. Riser (mm) / Schraube (mm)
- Seite 11 INSTALLATIONSANWEISUNGEN 1. Tragen Sie eine dünne Schicht Montagepaste auf die Innenseiten der Lenkerklemme an den oberen und unteren Teilen der Halterung auf. a) Falls Sie ein Aerobar Bracket Riser Kit verwenden, tragen Sie die Montagepaste auf alle Seiten der Riser auf und befolgen Sie die Anweisungen aus dem Riser-Kit.
- Seite 13 4. Tragen Sie Montagepaste auf die Innenseite der Verlängerungsklemmen auf 5. Installieren Sie die Verlängerung an der gewünschten Position und ziehen Sie die M3-Schraube zur Befestigung der Verlängerung mit dem 5-mm-Sechskantschlüssel fest, bis sie sicher hält. 6. Prüfen Sie die Platzierung der Halterungen und Verlängerung, ziehen Sie dann mit dem Drehmomentschlüssel mit 5-mm-Aufsatz die Lenkerklemme bis 6 Nm fest.
- Seite 14 8. Befestigen Sie die Armlehnen mit versenkten M6x12mm-Schrauben an den Halterungen. Denken Sie daran, dass die Armlehnen versetzt gestaltet sind, weshalb Sie darauf achten müssen, dass beide Seiten identisch positioniert sind. 9. Tragen Sie eine dünne Schicht Fett als Schutzschicht vor den Auswirkungen von Schweiß auf die Oberfläche der Schrauben auf. 10.
- Seite 15 VERLÄNGERUNGEN SCHNEIDEN 1. Ermitteln Sie die benötigte Verlängerungslänge durch Anhalten an das Rad oder durch Abmessen der bisherigen Verlängerungen. 2. Markieren Sie den Punkt, an dem Sie einen Schnitt vornehmen möchten. 3. Wir empfehlen, Ihre Messungen nach Markieren der Schnittlinie noch einmal zu überprüfen, damit die Verlängerungen nicht versehentlich zu stark gekürzt werden.
- Seite 16 NEUE ARMLEHNEN INSTALLIEREN 1. Achten Sie bei der Anbringung der Armlehnen zunächst darauf, dass die Innenseiten der Armlehnen frei von Fusseln und Fett sind. Falls an der Armlehne zuvor ein Klettverschlussaufkleber angebracht war, sollten Sie die Reste zunächst mechanisch oder mit einem zitrusbasierten Lösungsmittel entfernen.
- Seite 17 • Weltweite zweijährige eingeschränkte Garantie von Profile Design. • Profile Design, LLC (Händler) garantiert dem Erstkäufer („Ihnen“) gegenüber, dass das Produkt von Profile Design, für das Sie diese Garantie erhalten, zwei (2) Jahre ab Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sein wird. Weitere Einzelheiten zur dieser Garantie, ihren Ausnahmen und/oder ihrer Inanspruchnahme erhalten Sie telefonisch unter +1 310.747.0085 Durchwahl 161 oder auf www.profile-design.com/pages/warranty...
