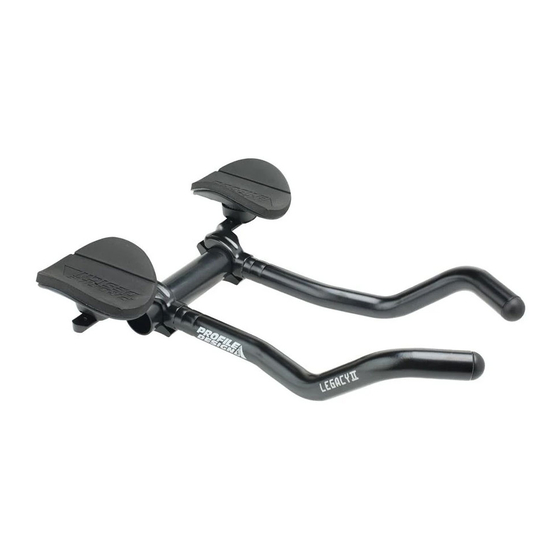

Profile Design LEGACY II AEROBAR Bedienungsanleitung
Quicklinks
Verwandte Anleitungen für Profile Design LEGACY II AEROBAR
Inhaltszusammenfassung für Profile Design LEGACY II AEROBAR
- Seite 1 Legacy II Aerobar LEGACY II AEROBAR REVISION 00-07-24-2025...
-
Seite 2: Einleitung
Legacy II Aerobar EINLEITUNG Vielen Dank für den Kauf dieses Profile-Design-Aerobars. Diese Anleitung gilt für die Legacy II-Verlängerungen von Profile Design mit Halterungen und Venturi-Armauflagen. Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung der Profile-Design- Garantiebestimmungen ist eine ordnungsgemäße Installation erforderlich. - Seite 3 Sollte ein Teil des Aerobar-Kits fehlen, wenden Sie sich bitte an Ihren Händler. Bitte beachten Sie, dass Gewindeteile von Profile Design während der Produktion mit einem speziellen blauen Gewindesicherungsmittel vorbehandelt wurden. Dieses spezielle Mittel kann leicht an den Gewinden aller bereitgestellten Schrauben erkannt werden. Falls Sie dieses Gewindesicherungsmittel nicht entdecken oder die Schraube erneut installieren, sollten Sie vor der Montage erneut ein geeignetes blaues Gewindesicherungsmittel von Loctite®...
- Seite 4 Legacy II Aerobar KOMPONENTENLISTE Ref.-Nr. Teile-Nr. Ben. Anz. Teilebeschreibung Aerobar-Baugruppe – links Aerobar-Baugruppe – rechts 278779/ Armauflage mit Adapter – Verbund, rund (L/R-kompatibel) 274446 685179 Polster – runde Scheibe (L/R-kompatibel) 189295 Unterer Halter – 31,8 Endstopfen – rund 104237 Shim – groß O.S. (Verbund) 104255 Shim –...
- Seite 5 Legacy II Aerobar TEILEZEICHNUNGEN 57.5 44° 13.5 18.5 Einheit: mm...
- Seite 6 Legacy II Aerobar ARMREST NUTZUNG WARNUNG Üben Sie keine Kraft auf die Seite der Armlehnen aus!
- Seite 7 Legacy II Aerobar DREHMOMENTEINSTELLUNGEN Ref.-Nr. Position Schraubengröße Drehmoment Lenker klemme M6x14mm 6Nm (53 inlbf) Armlehnen schrauben M6x25mm 3.4Nm (30 inlbf)
- Seite 8 Legacy II Aerobar INSTALLATIONSANLEITUNG 1. Dieser Aerobar ist sowohl für 26,0 mm- als auch für 31,8 mm-Lenker ausgelegt. Das Klemm- 3. Montieren Sie jede Armauflage, indem Sie die kleine konvexe Unterlegscheibe in die Vertiefung system verteilt die Klemmkraft gleichmäßig auf den Basislenker. Für 26,0 mm-Lenker wird dazu der Armauflage legen.
- Seite 9 Weltweite zweijährige eingeschränkte Garantie von Profile Design Gallop Cycle Corp (im Folgenden „Profile Design“), der Vertreiber, garantiert dem Erstkäufer („Ihnen“) gegenüber, dass das Produkt von Profile Design, für das Sie diese Garantie erhalten, zwei (2) Jahre ab Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern ist.
- Seite 10 Legacy II Aerobar 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com...
