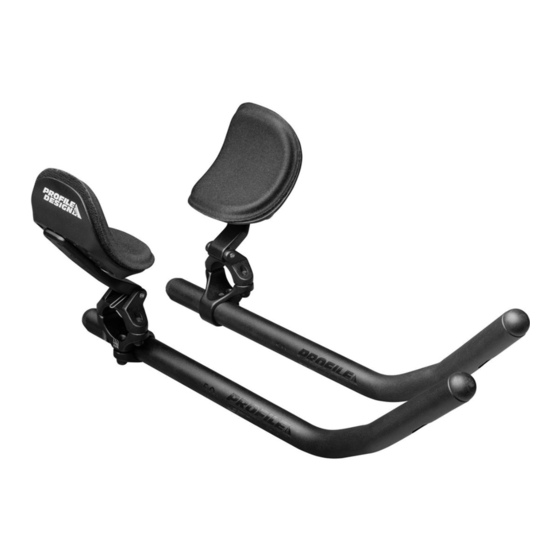

- Seite 1 Filp up Ergo 50A Aerobar FILP UP ERGO 50A AEROBAR REVISION 01-06-17-2020...
-
Seite 2: Benötigte Werkzeuge Und Materialien
Filp up Ergo 50A Aerobar EINLEITUNG Vielen Dank für den Kauf dieses Profile-Design-Aerobar. Diese Anweisungen gelten für die Flip-Halterung mit Ergo-, Race- oder Boom-Armlehnen und der Profile-Design-22,2-mm-Verlängerung. Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung der Profile-Design- Garantiebestimmungen ist eine ordnungsgemäße Installation erforderlich. - Seite 3 Falls etwas aus dem Aerobar-Set fehlen sollte, wenden Sie sich bitte an Ihren Händler. Bitte beachten Sie, dass Gewindeteile von Profile Design während der Produktion mit einem speziellen blauen Gewindesicherungsmittel vorbehandelt wurden. Dieses spezielle Mittel kann leicht an den Gewinden aller bereitgestellten Schrauben erkannt werden. Falls Sie dieses Gewindesicherungsmittel nicht entdecken oder die Schraube erneut installieren, sollten Sie vor der Montage erneut ein geeignetes blaues Gewindesicherungsmittel von Loctite®...
- Seite 4 Filp up Ergo 50A Aerobar KOMPONENTENLISTE Anzahl Teile-Nr. Ref.-Nr. Teilebeschreibung Req. 852270 Verlängerung – 50a, 340 mm, Legierung, flach, schwarz, mit schwarzem Logo, links (A) 852271 Verlängerung – 50a, 340 mm, Legierung, flach, schwarz, mit schwarzem Logo, rechts (B) 189378 Halterung –...
- Seite 5 Filp up Ergo 50A Aerobar TEILEZEICHNUNGEN 57 mm 4.6 mm 18.5 mm 108.4 mm 18.5 mm 101.5 mm 78.8 mm 16.4 mm 45°±2 50° 35° 340 mm...
- Seite 6 Filp up Ergo 50A Aerobar PRODUKTSPEZIFISCHE EINRICHTUNGSBESCHRÄNKUNGEN 45 mm 90 mm...
- Seite 7 Filp up Ergo 50A Aerobar DREHMOMENTEINSTELLUNGEN Ref.-Nr. Position Schraubengröße Drehmoment Lenkerklemme M6x18mm 6Nm (53 inlbf) Verlängerungsklemme M6x15mm 5Nm (44 inlbf) Armlehnenschrauben M6x12mm CS 4.7Nm (42 inlbf)
- Seite 8 Filp up Ergo 50A Aerobar INSTALLATIONSANWEISUNGEN 1. Tragen Sie eine dünne Schicht Montagepaste auf die Innenseiten der Lenkerklemme an den oberen und unteren Teilen der Halterung auf. • Wenn Sie 31,8-zu-26,0-Reduzierhülsen verwenden, tragen Sie Montagepaste auf beide Seiten der Hülsen auf. 2.
- Seite 9 Filp up Ergo 50A Aerobar 4. Tragen Sie Montagepaste auf die Innenseite der Verlängerungsklemmen auf. 5. Installieren Sie die Verlängerung an der gewünschten Position und ziehen Sie die M5- Schraube zur Befestigung der Verlängerung mit dem 5-mm-Sechskantschlüssel fest, bis sie sicher hält. 6.
- Seite 10 Filp up Ergo 50A Aerobar VERLÄNGERUNGEN SCHNEIDEN 8. Befestigen Sie die Armlehnen mit versenkten M6x15mm-Schrauben an den Halterungen. Denken Sie daran, dass die Armlehnen versetzt gestaltet sind, weshalb Sie darauf achten müssen, dass beide Seiten identisch positioniert sind. 9. Tragen Sie eine dünne Schicht Fett als Schutzschicht vor den Auswirkungen von Schweiß auf die Oberfläche der Schrauben auf. 10.
- Seite 11 Filp up Ergo 50A Aerobar NEUE ARMLEHNEN INSTALLIEREN 1. Achten Sie bei der Anbringung der Armlehnen zunächst darauf, dass die Innenseiten der Armlehnen frei von Fusseln und Fett sind. Falls an der Armlehne zuvor ein Klettverschlussaufkleber angebracht war, sollten Sie die Reste zunächst mechanisch oder mit einem zitrusbasierten Lösungsmittel entfernen.
- Seite 12 • Weltweite zweijährige eingeschränkte Garantie von Profile Design. • Profile Design, LLC (Händler) garantiert dem Erstkäufer („Ihnen“) gegenüber, dass das Produkt von Profile Design, für das Sie diese Garantie erhalten, zwei (2) Jahre ab Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sein wird. Weitere Einzelheiten zur dieser Garantie, ihren Ausnahmen und/oder ihrer Inanspruchnahme erhalten Sie telefonisch unter +1 310.747.0085, Durchwahl 161, oder auf der Seite www.
- Seite 13 Filp up Ergo 50A Aerobar 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com © Profile Design LLC...
