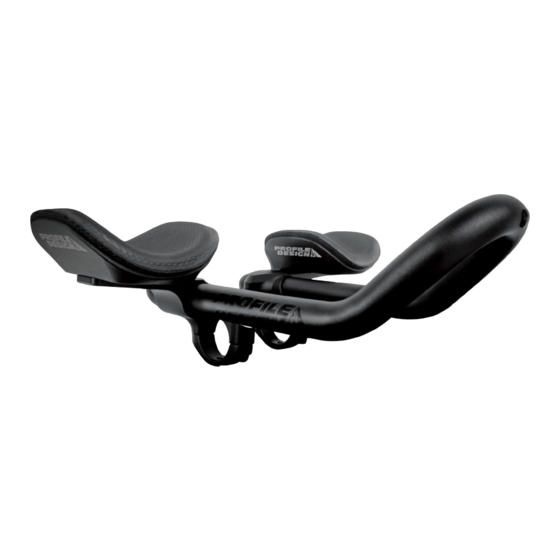

Neosonic Ergo 45AR Aerobars EINLEITUNG Vielen Dank für den Kauf dieses Profile-Design-Aerobar. Diese Anweisungen gelten für die Neosonic-Halterung mit Ergo-, Race- oder Boom- Armlehnen und der Profile-Design-45AR-Verlängerung. Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung der Profile-Design- Garantiebestimmungen ist eine ordnungsgemäße Installation erforderlich.
Seite 3
Falls etwas aus dem Aerobar-Set fehlen sollte, wenden Sie sich bitte an Ihren Händler. Bitte beachten Sie, dass Gewindeteile von Profile Design während der Produktion mit einem speziellen blauen Gewindesicherungsmittel vorbehandelt wurden. Dieses spezielle Mittel kann leicht an den Gewinden aller bereitgestellten Schrauben erkannt werden. Falls Sie dieses Gewindesicherungsmittel nicht entdecken oder die Schraube erneut installieren, sollten Sie vor der Montage erneut ein geeignetes blaues Gewindesicherungsmittel von Loctite®...
Seite 4
Neosonic Ergo 45AR Aerobars KOMPONENTENLISTE Ben. Teilebeschreibung Teile-Nr. Ref.-Nr. Anz. 852274 Erweiterung – 45ar, 240 mm, eloxierte Legierung, flach, schwarz, mit BK-Logo 716667 Endstopfen – 35C+, schwarz, mit Kabelöffnung (Rückseite) 104276 Stöpsel – schnelle Umschaltung für Airstryke (5.5 mm) 685221...
Seite 5
Neosonic Ergo 45AR Aerobars TEILEZEICHNUNGEN 79 mm 108.4 mm 18.5 mm 4.6 mm 18.5 mm 16.5 mm 45˚ 240 mm...
Seite 6
Neosonic Ergo 45AR Aerobars PRODUKTSPEZIFISCHE EINRICHTUNGSBESCHRÄNKUNGEN 50.2 mm 102 mm...
Seite 7
Neosonic Ergo 45AR Aerobars DREHMOMENTEINSTELLUNGEN Ref.-Nr. Position Schraubengröße Drehmoment Lenker klemme M6x18mm 6Nm (53 inlbf) Verlängerungs klemme M6x15mm 6Nm (53 inlbf) Armlehnen schrauben M6x12mm CS 4.7Nm (42 inlbf)f)
Seite 8
Neosonic Ergo 45AR Aerobars SCHRAUBENLÄNGEN 57 mm Verwenden Sie nur die mitgelieferten Schrauben von Profile Design. 18mm 20mm 25mm 30mm 35mm 40mm 45mm 50mm 55mm 60mm 65mm 70mm 75mm 80mm 85mm 90mm 95mm Riser 10 15 20 25 30 35 40 45 50 55...
Seite 9
Neosonic Ergo 45AR Aerobars INSTALLATIONSANLEITUNG 1. Tragen Sie eine dünne Schicht Montagepaste auf die Innenseiten der Lenkerklemme an den oberen und unteren Teilen der Halterung auf. a) Falls Sie ein Aerobar Bracket Riser Kit verwenden, tragen Sie die Montagepaste auf alle Seiten der Riser auf und befolgen Sie die Anweisungen aus dem Riser-Kit.
Seite 10
Neosonic Ergo 45AR Aerobars 4. Tragen Sie Montagepaste auf die Innenseite der Verlängerungsklemmen auf. 5. Installieren Sie die Verlängerung an der gewünschten Position und ziehen Sie die M3-Schraube zur Befestigung der Verlängerung mit dem 5-mm-Sechskantschlüssel fest, bis sie sicher hält.
Seite 11
Neosonic Ergo 45AR Aerobars VERLÄNGERUNGEN SCHNEIDEN 8. Befestigen Sie die Armlehnen mit versenkten M6x12mm-Schrauben an den Halterungen. Denken Sie daran, dass die Armlehnen versetzt gestaltet sind, weshalb Sie darauf achten müssen, dass beide Seiten identisch positioniert sind. 9. Tragen Sie eine dünne Schicht Fett als Schutzschicht vor den Auswirkungen von Schweiß auf die Oberfläche der Schrauben auf.
Seite 12
Neosonic Ergo 45AR Aerobars MONTIEREN VON NEUEN ARMAUFLAGEN 1. Achten Sie bei der Anbringung der Armauflagen zunächst darauf, dass die Innenseiten der Armauflagen frei von Fusseln und Fett sind. Falls an der Armauflage zuvor ein Klettverschlussaufkleber angebracht war, sollten Sie die Reste zunächst mechanisch oder mit einem zitrusbasierten Lösungsmittel entfernen.
Seite 13
Neosonic Ergo 45AR Aerobars ARMREST NUTZUNG WARNUNG Üben Sie keine Kraft auf die Seite der Armlehnen aus!
Seite 14
• Weltweit auf zwei Jahre beschränkte Profile Design-Gewährleistung. • Profile Design, LLC (Vertriebshändler) garantiert dem ursprünglichen Käufer („Sie"), dass das Profile Design-Produkt, für das Sie diese Gewährleistung erhalten, über einen Zeitraum von (2) zwei Jahren ab dem ursprünglichen Kaufdatum keine Material- oder Verarbeitungsmängel aufweisen wird.
