- Seite 1 Ergo+ & Race+ Armrest Kits ERGO+ & RACE+ ARMREST KITS REVISION 01-05-25-2022...
-
Seite 2: Einleitung
Ergo+ & Race+ Armrest Kits EINLEITUNG Vielen Dank für den Kauf dieses Profile Design Armrest Kit. Diese Anweisungen gelten für die Kits Ergo+ und Race+. Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung der Profile-Design- Garantiebestimmungen ist eine ordnungsgemäße Installation erforderlich. - Seite 3 Falls etwas aus dem Armlehnenset fehlen sollte, wenden Sie sich bitte an Ihren Händler. Bitte beachten Sie, dass Gewindeteile von Profile Design während der Produktion mit einem speziellen blauen Gewindesicherungsmittel vorbehandelt wurden. Dieses spezielle Mittel kann leicht an den Gewinden aller bereitgestellten Schrauben erkannt werden. Falls Sie dieses Gewindesicherungsmittel nicht entdecken oder die Schraube erneut installieren, sollten Sie vor der Montage erneut ein geeignetes blaues Gewindesicherungsmittel von Loctite®...

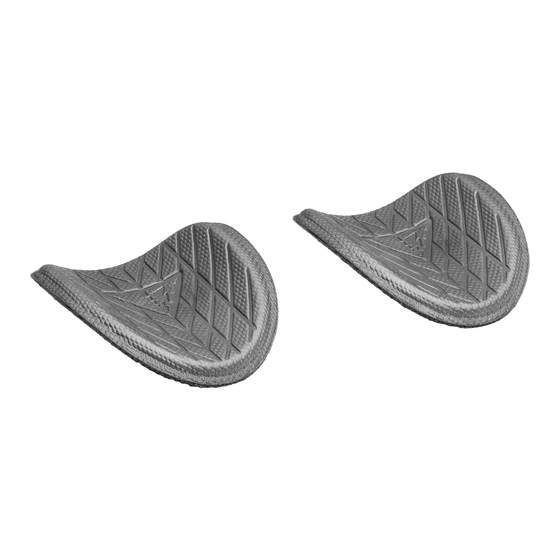

- Seite 4 Ergo+ & Race+ Armrest Kits KOMPONENTENLISTE Ben. Ref.-Nr. Teile-Nr. Teilebeschreibung Anz. 200072 Armauflage – Ergo+ mit Hakenaufkleber Seite A (links) 200073 Armauflage – Ergo+ mit Hakenaufkleber Seite B (rechts) 685224 Auflage - Ergo+/Race+ Ultra 10 mm 685221 Armauflage – Race+ mit Hakenaufkleber Seite A (links) 685222 Armauflage –...
- Seite 5 Ergo+ & Race+ Armrest Kits TEILEZEICHNUNGEN 18.5 mm 18.5 mm 94.5 mm 108.5 mm 108.5 mm 108.5 mm ERGO+ RACE+ Auflage verfügbar: 10 mm Auflage verfügbar: Konisch - 10 mm Mitte, 5 mm Kante...
- Seite 6 Ergo+ & Race+ Armrest Kits PRODUKTSPEZIFISCHE EINRICHTUNG BESCHRÄNKUNGEN • Die Armlehnen sind nicht darauf ausgelegt, in umgekehrter Position verwendet zu werden.
- Seite 7 Ergo+ & Race+ Armrest Kits DREHMOMENTEINSTELLUNGEN Ref.-Nr. Position Schraubengröße Drehmoment Armlehnen schrauben M6x12mm CS 4.7Nm (42 inlbf)
- Seite 8 Ergo+ & Race+ Armrest Kits INSTALLATIONSANLEITUNG 1. Tragen Sie zum Schutz vor Korrosion eine dünne Schicht Fett auf die Oberfläche der Armlehnenhalterung aus. 2. Befestigen Sie die Armlehnen mit versenkten M6x15mm-Schrauben an den Halterungen. Denken Sie daran, dass die Armlehnen versetzt gestaltet sind, weshalb Sie darauf achten müssen, dass beide Seiten identisch positioniert sind.
- Seite 9 Ergo+ & Race+ Armrest Kits MONTIEREN VON NEUEN ARMAUFLAGEN 1. Achten Sie bei der Anbringung der Armauflagen zunächst darauf, dass die Innenseiten der Armauflagen frei von Fusseln und Fett sind. Falls an der Armauflage zuvor ein Klettverschlussaufkleber angebracht war, sollten Sie die Reste zunächst mechanisch oder mit einem zitrusbasierten Lösungsmittel entfernen.
- Seite 10 Ergo+ & Race+ Armrest Kits ARMREST NUTZUNG WARNUNG Üben Sie keine Kraft auf die Seite der Armlehnen aus!
- Seite 11 • Weltweit auf zwei Jahre beschränkte Profile Design-Gewährleistung. • Profile Design, LLC (Vertriebshändler) garantiert dem ursprünglichen Käufer („Sie"), dass das Profile Design-Produkt, für das Sie diese Gewährleistung erhalten, über einen Zeitraum von (2) zwei Jahren ab dem ursprünglichen Kaufdatum keine Material- oder Verarbeitungsmängel aufweisen wird.
- Seite 12 Ergo+ & Race+ Armrest Kits 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com © Profile Design LLC...
