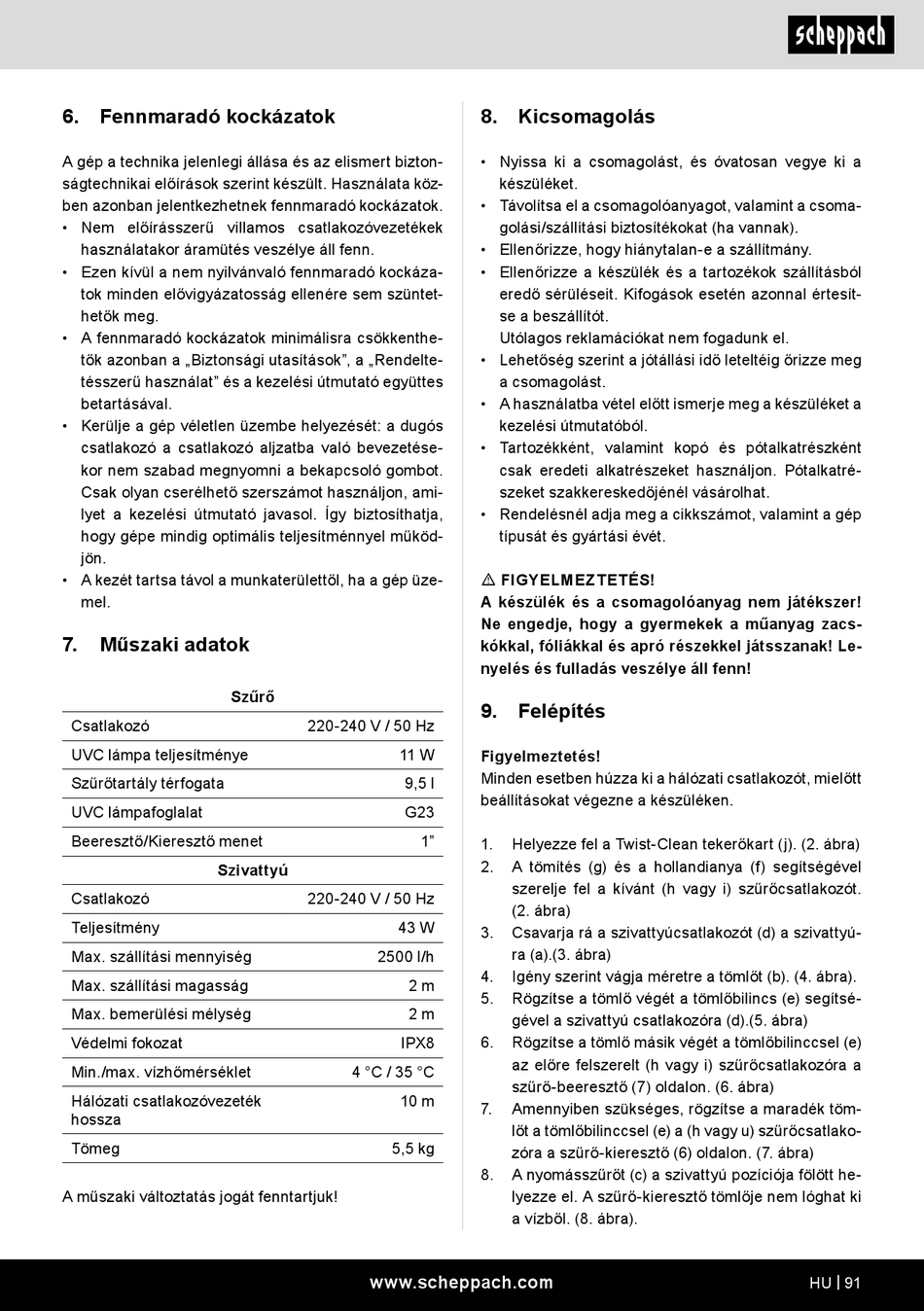

6. Fennmaradó kockázatok
A gép a technika jelenlegi állása és az elismert bizton-
ságtechnikai előírások szerint készült. Használata köz-
ben azonban jelentkezhetnek fennmaradó kockázatok.
• Nem előírásszerű villamos csatlakozóvezetékek
használatakor áramütés veszélye áll fenn.
• Ezen kívül a nem nyilvánvaló fennmaradó kockáza-
tok minden elővigyázatosság ellenére sem szüntet-
hetők meg.
• A fennmaradó kockázatok minimálisra csökkenthe-
tők azonban a „Biztonsági utasítások", a „Rendelte-
tésszerű használat" és a kezelési útmutató együttes
betartásával.
• Kerülje a gép véletlen üzembe helyezését: a dugós
csatlakozó a csatlakozó aljzatba való bevezetése-
kor nem szabad megnyomni a bekapcsoló gombot.
Csak olyan cserélhető szerszámot használjon, ami-
lyet a kezelési útmutató javasol. Így biztosíthatja,
hogy gépe mindig optimális teljesítménnyel működ-
jön.
• A kezét tartsa távol a munkaterülettől, ha a gép üze-
mel.
7.
Műszaki adatok
Szűrő
Csatlakozó
UVC lámpa teljesítménye
Szűrőtartály térfogata
UVC lámpafoglalat
Beeresztő/Kieresztő menet
Szivattyú
Csatlakozó
Teljesítmény
Max. szállítási mennyiség
Max. szállítási magasság
Max. bemerülési mélység
Védelmi fokozat
Min./max. vízhőmérséklet
Hálózati csatlakozóvezeték
hossza
Tömeg
A műszaki változtatás jogát fenntartjuk!
8. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
• Távolítsa el a csomagolóanyagot, valamint a csoma-
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból
• Lehetőség szerint a jótállási idő leteltéig őrizze meg
• A használatba vétel előtt ismerje meg a készüléket a
• Tartozékként, valamint kopó és pótalkatrészként
• Rendelésnél adja meg a cikkszámot, valamint a gép
m FIGYELMEZTETÉS!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak! Le-
nyelés és fulladás veszélye áll fenn!
9.
220-240 V / 50 Hz
11 W
Figyelmeztetés!
Minden esetben húzza ki a hálózati csatlakozót, mielőtt
9,5 l
beállításokat végezne a készüléken.
G23
1"
1.
2.
220-240 V / 50 Hz
43 W
3.
2500 l/h
4.
2 m
5.
2 m
IPX8
6.
4 °C / 35 °C
10 m
7.
5,5 kg
8.
www.scheppach.com
készüléket.
golási/szállítási biztosítékokat (ha vannak).
eredő sérüléseit. Kifogások esetén azonnal értesít-
se a beszállítót.
Utólagos reklamációkat nem fogadunk el.
a csomagolást.
kezelési útmutatóból.
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
típusát és gyártási évét.
Felépítés
Helyezze fel a Twist-Clean tekerőkart (j). (2. ábra)
A tömítés (g) és a hollandianya (f) segítségével
szerelje fel a kívánt (h vagy i) szűrőcsatlakozót.
(2. ábra)
Csavarja rá a szivattyúcsatlakozót (d) a szivattyú-
ra (a).(3. ábra)
Igény szerint vágja méretre a tömlőt (b). (4. ábra).
Rögzítse a tömlő végét a tömlőbilincs (e) segítsé-
gével a szivattyú csatlakozóra (d).(5. ábra)
Rögzítse a tömlő másik végét a tömlőbilinccsel (e)
az előre felszerelt (h vagy i) szűrőcsatlakozóra a
szűrő-beeresztő (7) oldalon. (6. ábra)
Amennyiben szükséges, rögzítse a maradék töm-
lőt a tömlőbilinccsel (e) a (h vagy u) szűrőcsatlako-
zóra a szűrő-kieresztő (6) oldalon. (7. ábra)
A nyomásszűrőt (c) a szivattyú pozíciója fölött he-
lyezze el. A szűrő-kieresztő tömlője nem lóghat ki
a vízből. (8. ábra).
HU | 91
