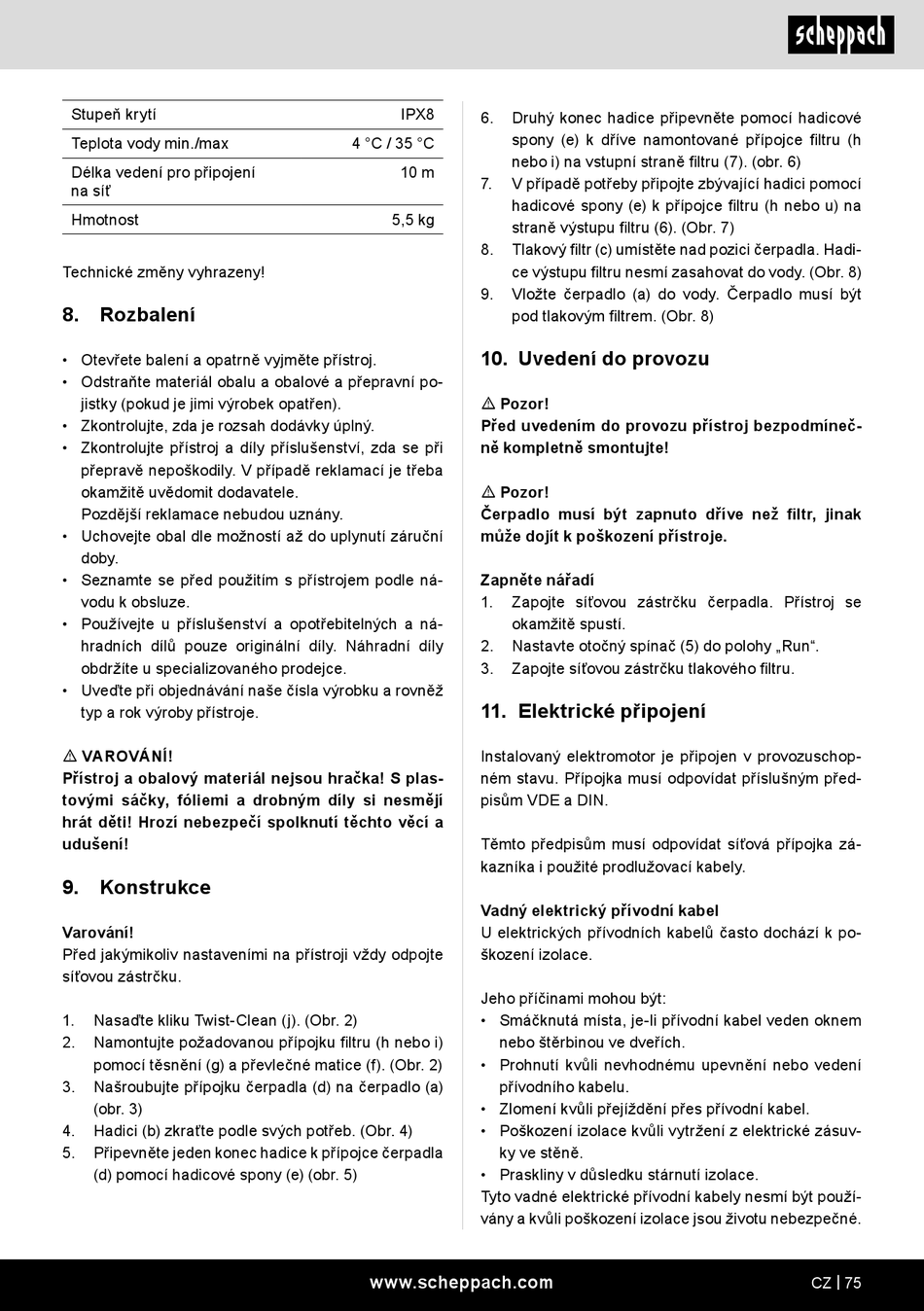

Stupeň krytí
Teplota vody min./max
Délka vedení pro připojení
na síť
Hmotnost
Technické změny vyhrazeny!
8. Rozbalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily. V případě reklamací je třeba
okamžitě uvědomit dodavatele.
Pozdější reklamace nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Seznamte se před použitím s přístrojem podle ná-
vodu k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby přístroje.
m VAROVÁNÍ!
Přístroj a obalový materiál nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí a
udušení!
9.
Konstrukce
Varování!
Před jakýmikoliv nastaveními na přístroji vždy odpojte
síťovou zástrčku.
1.
Nasaďte kliku Twist-Clean (j). (Obr. 2)
2.
Namontujte požadovanou přípojku filtru (h nebo i)
pomocí těsnění (g) a převlečné matice (f). (Obr. 2)
3.
Našroubujte přípojku čerpadla (d) na čerpadlo (a)
(obr. 3)
4.
Hadici (b) zkraťte podle svých potřeb. (Obr. 4)
5.
Připevněte jeden konec hadice k přípojce čerpadla
(d) pomocí hadicové spony (e) (obr. 5)
IPX8
6.
Druhý konec hadice připevněte pomocí hadicové
spony (e) k dříve namontované přípojce filtru (h
4 °C / 35 °C
nebo i) na vstupní straně filtru (7). (obr. 6)
10 m
7.
V případě potřeby připojte zbývající hadici pomocí
hadicové spony (e) k přípojce filtru (h nebo u) na
5,5 kg
straně výstupu filtru (6). (Obr. 7)
8.
Tlakový filtr (c) umístěte nad pozici čerpadla. Hadi-
ce výstupu filtru nesmí zasahovat do vody. (Obr. 8)
9.
Vložte čerpadlo (a) do vody. Čerpadlo musí být
pod tlakovým filtrem. (Obr. 8)
10. Uvedení do provozu
m Pozor!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
m Pozor!
Čerpadlo musí být zapnuto dříve než filtr, jinak
může dojít k poškození přístroje.
Zapněte nářadí
1.
Zapojte síťovou zástrčku čerpadla. Přístroj se
okamžitě spustí.
2.
Nastavte otočný spínač (5) do polohy „Run".
3.
Zapojte síťovou zástrčku tlakového filtru.
11. Elektrické připojení
Instalovaný elektromotor je připojen v provozuschop-
ném stavu. Přípojka musí odpovídat příslušným před-
pisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka zá-
kazníka i použité prodlužovací kabely.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Smáčknutá místa, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z elektrické zásuv-
ky ve stěně.
• Praskliny v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být použí-
vány a kvůli poškození izolace jsou životu nebezpečné.
www.scheppach.com
CZ | 75
