KLINGER CombiStar FWT-V5 Montageanleitung Seite 3

4. Montage
Die Montage der FWT-V5 erfolgt am fertigen Wandaufbau.
Nehmen Sie die eigentliche Station vom Montagerahmen ab.
(4 Schrauben der Grundplatte und an den Kugelhähnen)
Der Rahmen verfügt über 10 mögliche Befestigungspunkte.
Befestigen Sie den Montagerahmen an 4 dieser Befestigungspunkte
mit dem beigepackten Wandmontagematerial.
Achten Sie auf eine verwindungsfreie Montage!
Beachten Sie für das komplette Gerät den Mindestabstand von mindestens 50mm zur
Decke, da die Sichtabdeckung nach oben abgehoben wird!
Sollte mit dem mitgelieferten Montagematerial keine ordnungsgemäße Befestigung
möglich sein, so muss die Montage mit bauseits beigestellen Schrauben erfolgen.
Die Verantwortung der ordnungsgemäßen Montage liegt bei der ausführenden
Installationsfirma.
Schließen Sie die eigentliche Station an den Kugelhähnen an.
Empfehlung: Montieren Sie das Zubehörset Kanalanschluss unterhalb des
Sicherheitsventils 3bar

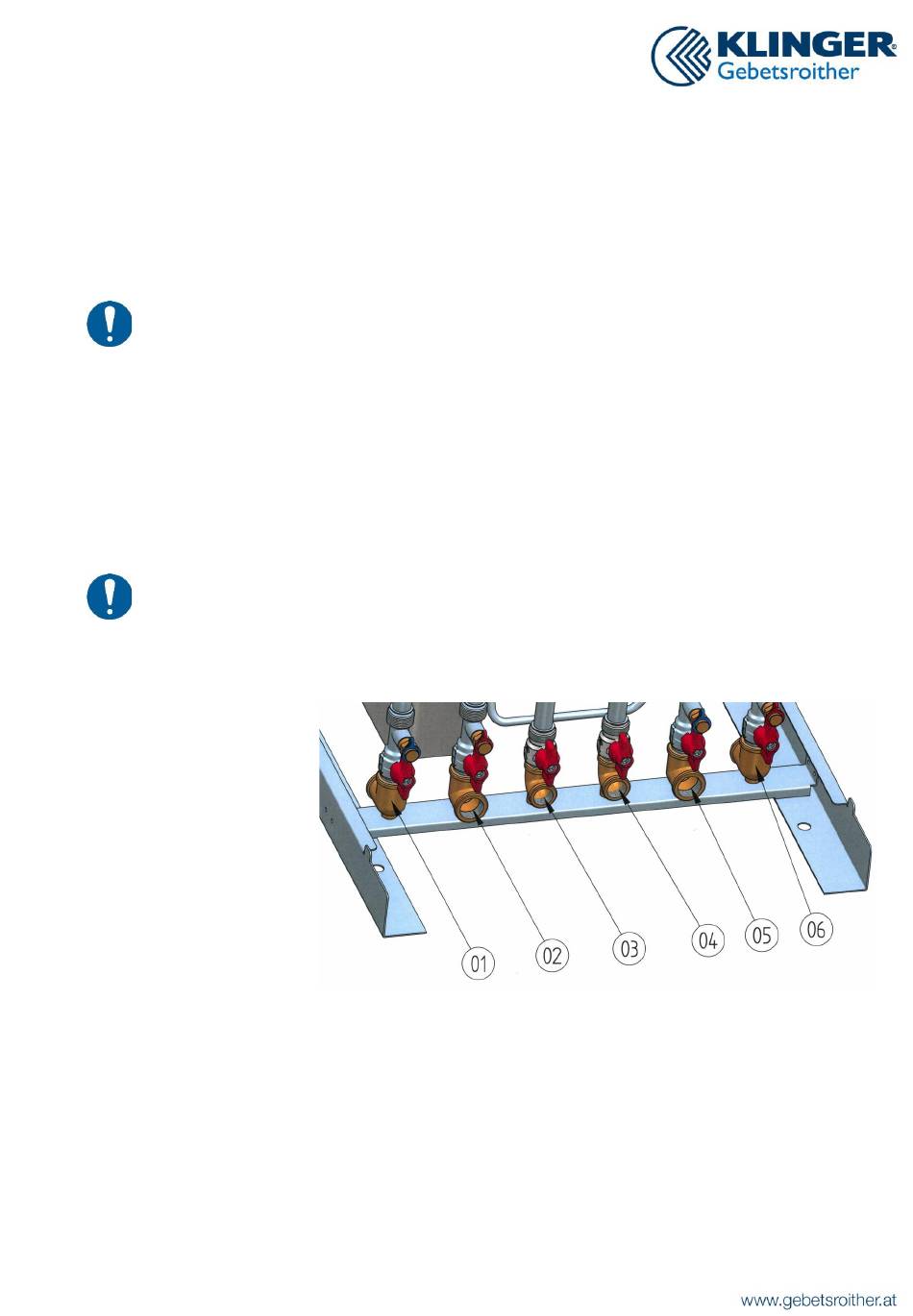

Anschlussbelegung:
01 RL – primär
02 VL – sekundär ¾" IG
03 WW – Austritt
04 KW – Eintritt
05 RL – sekundär ¾" IG
06 VL – primär
Montageanleitung FWT-V5
¾" IG
½" IG
½" IG
¾" IG
V1.1.4
