KLINGER CombiStar FWT-V5 Montageanleitung Seite 2

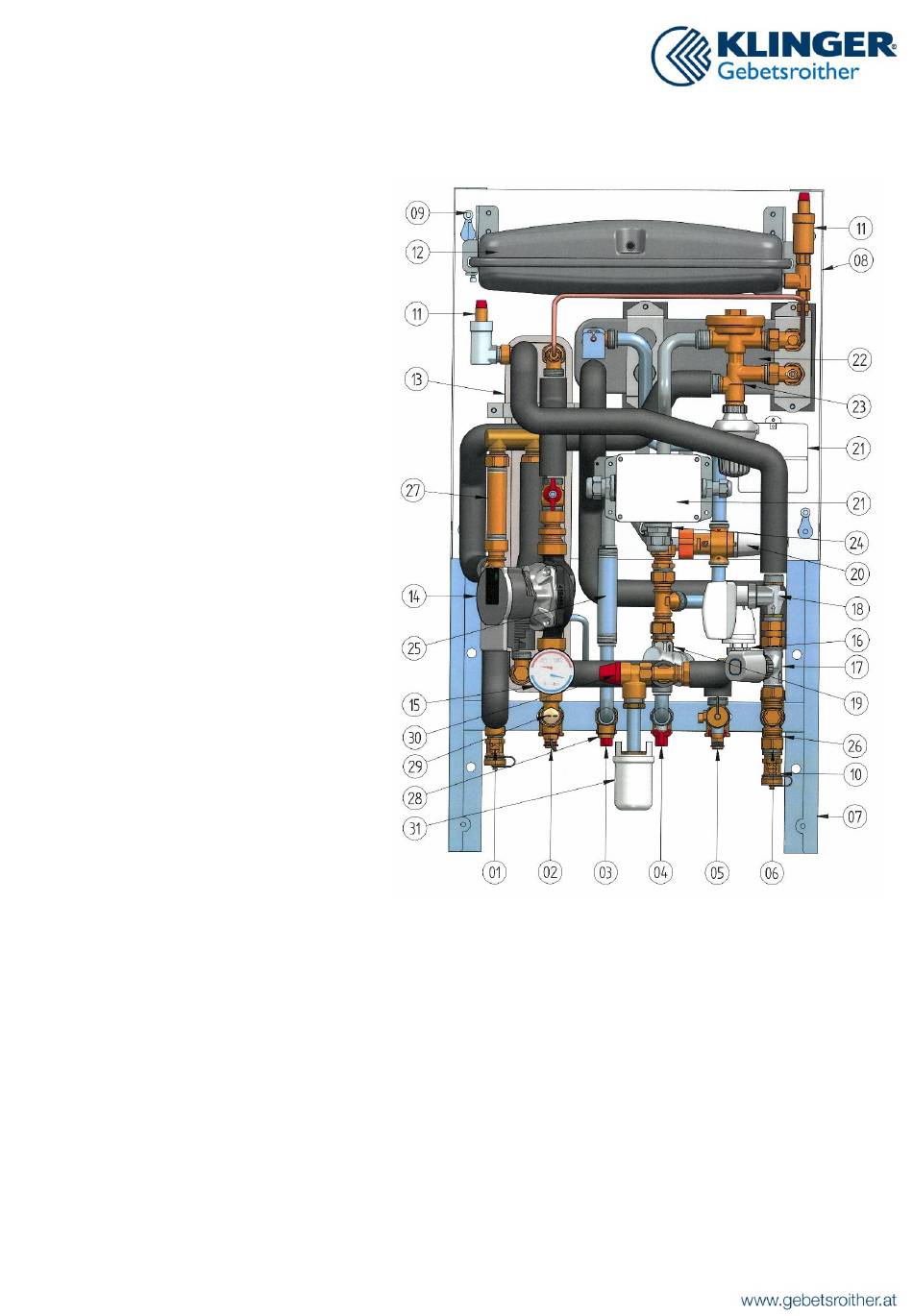

3. Beschreibung FWT-WF-V5
RL – primär
01
VL – sekundär (FBH)
02
WW – Austritt
03
KW – Eintritt
04
RL – sekundär (FBH)
05
VL – primär
06
07 Montagerahmen
08 Grundplatte
09 Befestigungspunkte am Rahmen
10 KFE-Hähne (3 Stk.)
11 Automatische Entlüfter
Expansionsgefäß – sekundär
12
13 Wärmetauscher primär / sekundär
14 Umwälzpumpe sekundär (FBH)
15 Thermomanometer sekundär
16 Bypassventil primär
17 Zonenventil / NC-Antrieb sekundär
18 Regelventil / Antrieb sekundär
19 Druckreduzierventil sanitär
20 Brauchwassermischer (Desinfekt.)
21 Netzanschlussdose und Regelung
22 Wärmetauscher sanitär
23 Druck / Temperatur-Regler
24 Durchflusssensor
Passstück 130mm / ¾" WWZ
25
26 VL-Fühleranschluss WMZ
Passstück 110mm / ¾" WMZ
27
Anschlusspunkt ¼" PEV
28
29 Sicherheitstemperaturwächter STB
30 Sicherheitsventil 3 bar sekundär
31 optionales Zubehör: Kanalanschlussset
Montageanleitung FWT-V5
(WW-Bereitung / FBH-Heizkreis)
V1.1.4
