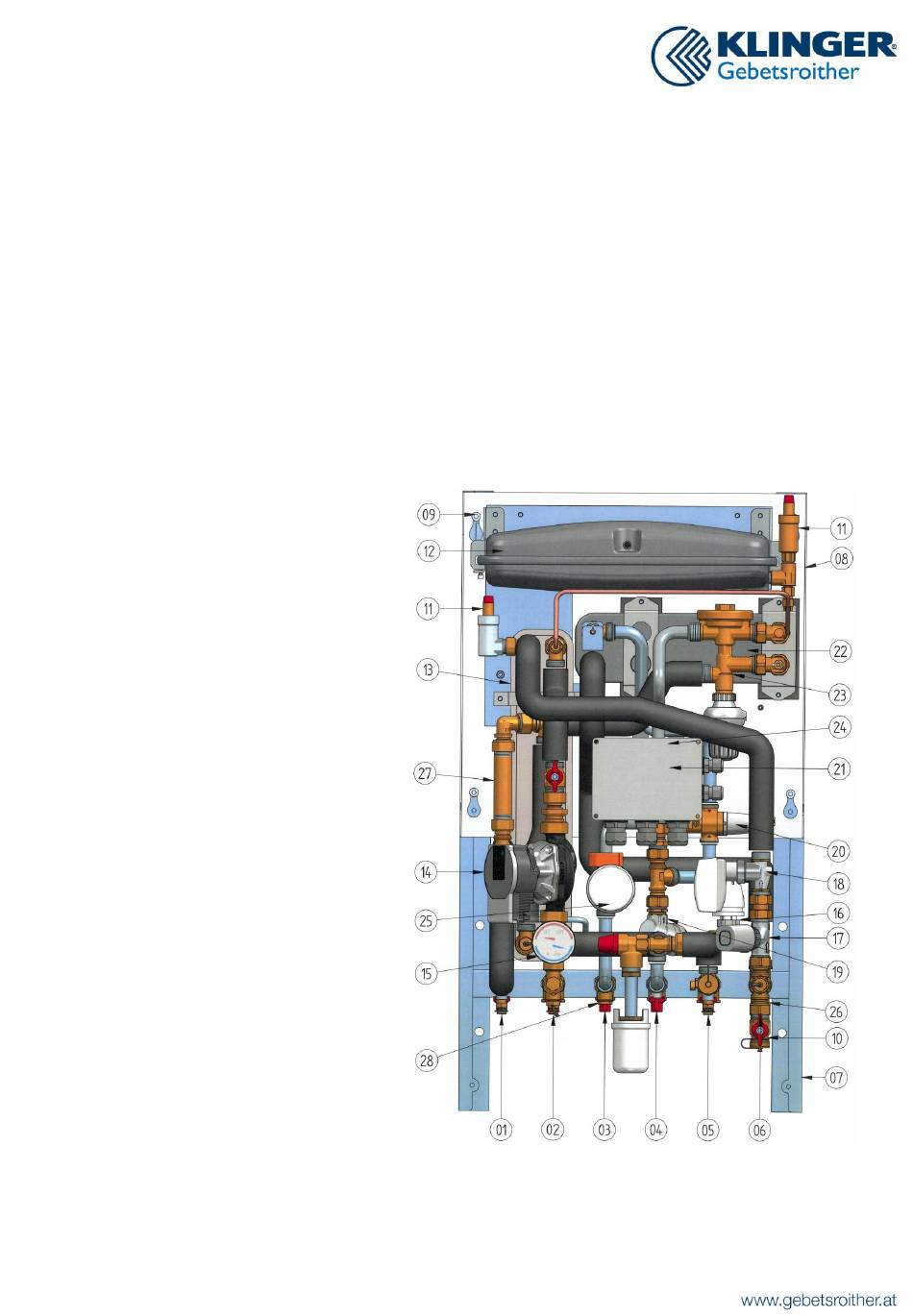

Montage Die Montage der FWT-V5 erfolgt am fertigen Wandaufbau. Nehmen Sie die eigentliche Station vom Montagerahmen ab. (4 Schrauben der Grundplatte und an den Kugelhähnen) Der Rahmen verfügt über 10 mögliche Befestigungspunkte. Befestigen Sie den Montagerahmen an 4 dieser Befestigungspunkte mit dem beigepackten Wandmontagematerial.
Seite 4
Einstellungen und Betrieb Die Fernwärme-Therme FWT-V5 ist in allen Bauteilen werkseitig voreingestellt. Die WW-Auslaufmenge beträgt 10l/min +/-10% mit 51°C +2K. Die WW-Erzeugung arbeitet in Vorrangschaltung und mediumsgesteuert, d.h. sie ist auch ohne Stromversorgung gewährleistet. Ein Hantieren an Thermostatköpfen, am Warmwasserzähler, am Brauchwassermischer oder sonstigen Bauteilen ist nicht zulässig! Normalbetrieb: Für die ordnungsgemäße Funktion der Wohnungsstation muss folgendes gegeben...
Seite 5
Potentialausgleich Hinweis: Alle elektrischen Arbeiten dürfen nur von fachlich geschulten Personen durchgeführt werden! Der elektrische Anschluss darf nur von Fachpersonal montiert, angeschlossen sowie in Betrieb genommen werden. Fachpersonal sind Personen, die auf Grund ihrer fachlichen Ausbildung, ihrer Kenntnisse und Erfahrungen sowie Kenntnisse der einschlägigen Normen die ihnen übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen können.
Regelung: 7.1. allgemeine Sicherheitshinweise Die Einheit darf nur von Fachpersonal, das mit der Montage, der Inbetriebnahme und dem Betrieb dieses Produktes vertraut ist, montiert und in Betrieb genommen werden. Fachpersonal im Sinne dieser Bedienungsanleitung sind Personen, die aufgrund ihrer fachlichen Ausbildung, ihrer Kenntnisse und Erfahrungen sowie Kenntnisse der einschlägigen Normen die ihnen übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen können.
7.3. Regelung FWT-WH-V5 7.3.1 Aufbau und Wirkungsweise Die Regelung „KombIT-S“ ist eine autonome „Niederenergie Regelung“ die mit 230VAC versorgt wird. Ihre durchschnittliche Leistungsaufnahme, exclusive Peripheriekomponenten, beträgt im aktiven Betriebszustand ca. 6VA im Passivzustand < 1VA. Das Gehäuse ist spritzwasserdicht. Die netzspannungsführenden Anschlüsse wie Pumpe und Raumthermostat sind eigens abgesichert um im Ereignisfall die Regelung nicht zu zerstören.
7.4. Regelung FWT-WF-V5 7.4.1 Aufbau und Wirkungsweise Die Kombitherme FWT-WF-V5 verfügt über eine Netzanschlussdose und eine 24V- Regelung Typ „WGRA“. Die Gehäuse sind spritzwasserdicht. Drehwahlschalter in Regelung „WGRA“ Die FBH-VL-Temperatur kann mittels Drehwahlschalter Stellung 1-6 in 2,5K-Schritten von 30°C - 45°C gewählt werden. 7.4.2 Stromlaufplan Montageanleitung FWT-V5 Version V1.0.0...
Seite 10
Öffnen Sie abermals eine Armatur und entnehmen Sie Warmwasser (ca. 5 Minuten); währenddessen nochmals entlüften. Hinweis: KLINGER-Gebetsroither behält sich vor, etwaige anfallende Kosten, welche auf unzureichende Entlüftung zurückzuführen sind, an die ausführende Installationsfirma weiterverrechnet. Überprüfen Sie die Funktion und kontrollieren Sie alle Verschraubungen und Anschlüsse auf Dichtheit.
Seite 11
Maßskizzen: Montagerahmen der Kombitherme Montageanleitung FWT-V5 Version V1.0.0...
Seite 12
Kombitherme Hauptmaße CombiStar – Baureihe FT technische Änderungen vorbehalten Montageanleitung FWT-V5 Version V1.0.0...
