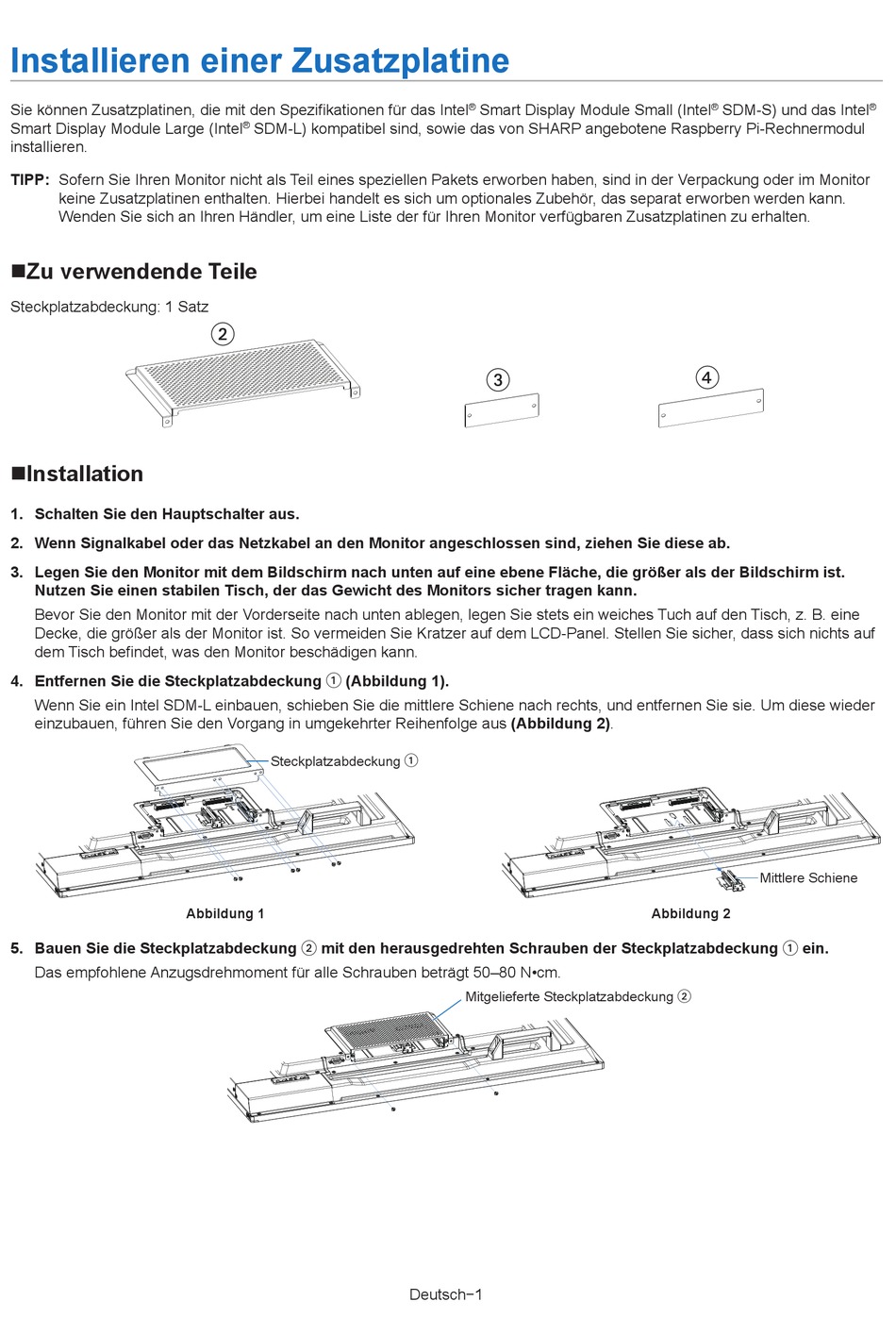

Installieren einer Zusatzplatine
Sie können Zusatzplatinen, die mit den Spezifikationen für das Intel
Smart Display Module Large (Intel
installieren.

TIPP: Sofern Sie Ihren Monitor nicht als Teil eines speziellen Pakets erworben haben, sind in der Verpackung oder im Monitor
keine Zusatzplatinen enthalten. Hierbei handelt es sich um optionales Zubehör, das separat erworben werden kann.
Wenden Sie sich an Ihren Händler, um eine Liste der für Ihren Monitor verfügbaren Zusatzplatinen zu erhalten.
nZu verwendende Teile
Steckplatzabdeckung: 1 Satz
nInstallation
1. Schalten Sie den Hauptschalter aus.
2. Wenn Signalkabel oder das Netzkabel an den Monitor angeschlossen sind, ziehen Sie diese ab.
3. Legen Sie den Monitor mit dem Bildschirm nach unten auf eine ebene Fläche, die größer als der Bildschirm ist.
Nutzen Sie einen stabilen Tisch, der das Gewicht des Monitors sicher tragen kann.
Bevor Sie den Monitor mit der Vorderseite nach unten ablegen, legen Sie stets ein weiches Tuch auf den Tisch, z. B. eine
Decke, die größer als der Monitor ist. So vermeiden Sie Kratzer auf dem LCD-Panel. Stellen Sie sicher, dass sich nichts auf
dem Tisch befindet, was den Monitor beschädigen kann.
4. Entfernen Sie die Steckplatzabdeckung ① (Abbildung 1).
Wenn Sie ein Intel SDM-L einbauen, schieben Sie die mittlere Schiene nach rechts, und entfernen Sie sie. Um diese wieder
einzubauen, führen Sie den Vorgang in umgekehrter Reihenfolge aus (Abbildung 2).
5. Bauen Sie die Steckplatzabdeckung ② mit den herausgedrehten Schrauben der Steckplatzabdeckung ① ein.
Das empfohlene Anzugsdrehmoment für alle Schrauben beträgt 50–80 N•cm.
SDM-L) kompatibel sind, sowie das von SHARP angebotene Raspberry Pi-Rechnermodul
®
②
Steckplatzabdeckung ①
Abbildung 1
Smart Display Module Small (Intel
®
③
Mitgelieferte Steckplatzabdeckung ②
Deutsch−1
SDM-S) und das Intel
®
④
Mittlere Schiene
Abbildung 2
®
