DUST FLAPS - ALETAS DE RETENCIÓN DEL POLVO
FLAP GARDE/POUSSIERE - STAUBHALTE/FLAPS
La funzione dei flap è quella di trattenere la polvere mossa dalla spazzola
centrale, pertanto occorre conservarli sempre perfettamente funzionanti e
sostituirli in caso di rottura.

Sostituzione flap

• Svitare i bulloni di fissaggio;
• Montare i nuovi flap 1-2-3-4 nella stessa posizione, facendo atten-
zione che quelli laterali e posteriore rimangano 3-4 mm dal piano
terra.
Las aletas sirven para retener el polvo que remuve el cepillo central, por ello
es necesario que su funcionamiento sea siempre perfecto y deben sustitu-
irse en caso de rotura.
Sustitución de las aletas
• Destornillar los tornillos de fijación y extraer las aletas dañadas.
• Montar las aletas nuevas 1-2-3-4 en la misma posición que las
viejas, comprobando que tanto las laterales como la posterior que-
den a 3 ó 4 mm del suelo.
Die Aufgabe der Flaps besteht darin, den von der Hauptbürste aufgekehrten
Staub zurückzuhalten; aus diesem Grund ist es besonders wichtig, daß sie
stets sauber gehalten und bei Beschädigungen ersetzt werden.
Ersetzen der Flaps
• Die Befestigungsschrauben lösen.
• Die neuen Flaps 1-2-3-4 danach wieder in der gleichen Position
montieren und darauf achten, daß die seitlichen und hinteren Flaps
3 - 4 mm vom Boden entfernt bleiben.

FLAP TENUTA POLVERE

STOFFLAPS
3
2
1
The dust flaps prevent the dust raised by the brushes from blowing out
from under the sweeper. They must therefore be kept in peak condition and
replaced if they become worn or damaged.

Replacing the flaps

• Remove the fixing bolts and remove the worn or damaged flap.
• Fit a new flaps 1-2-3-4 and secure it in position with the same
bolts. The side and rear flaps should ride at about 3 - 4 mm above
floor level.
La fonction des flaps est de protéger la balayeuse contre la poussière sou-
levée par la brosse centrale; assurer donc le bon état et les remplacer en
cas de panne

Remplacement des flaps

• Desserrer les boulons de fixation.
• Monter les nouveaux flaps 1-2-3-4 dans la même position en veil-
lant à ce que ceux latéraux et arrière restent toujours à 3 - 4 mm
du sol.
De stofflaps zorgen ervoor dat het stof dat door de hoofdborstel opgewor-
pen wordt, niet onder de machine vandaan geblazen wordt; de flaps moeten
dus altijd in perfecte staat gehouden worden en moeten vervangen worden
zodra ze beschadigingen of slijtage vertonen.
Vervanging van de flaps
• Draai de bevestigingsschroeven los.
• Monteer de nieuwe flaps 1-2-3-4 op dezelfde plaats en let erop dat
de zij- en achterflaps 3 à 4 mm van de grond verwijderd blijven.
53

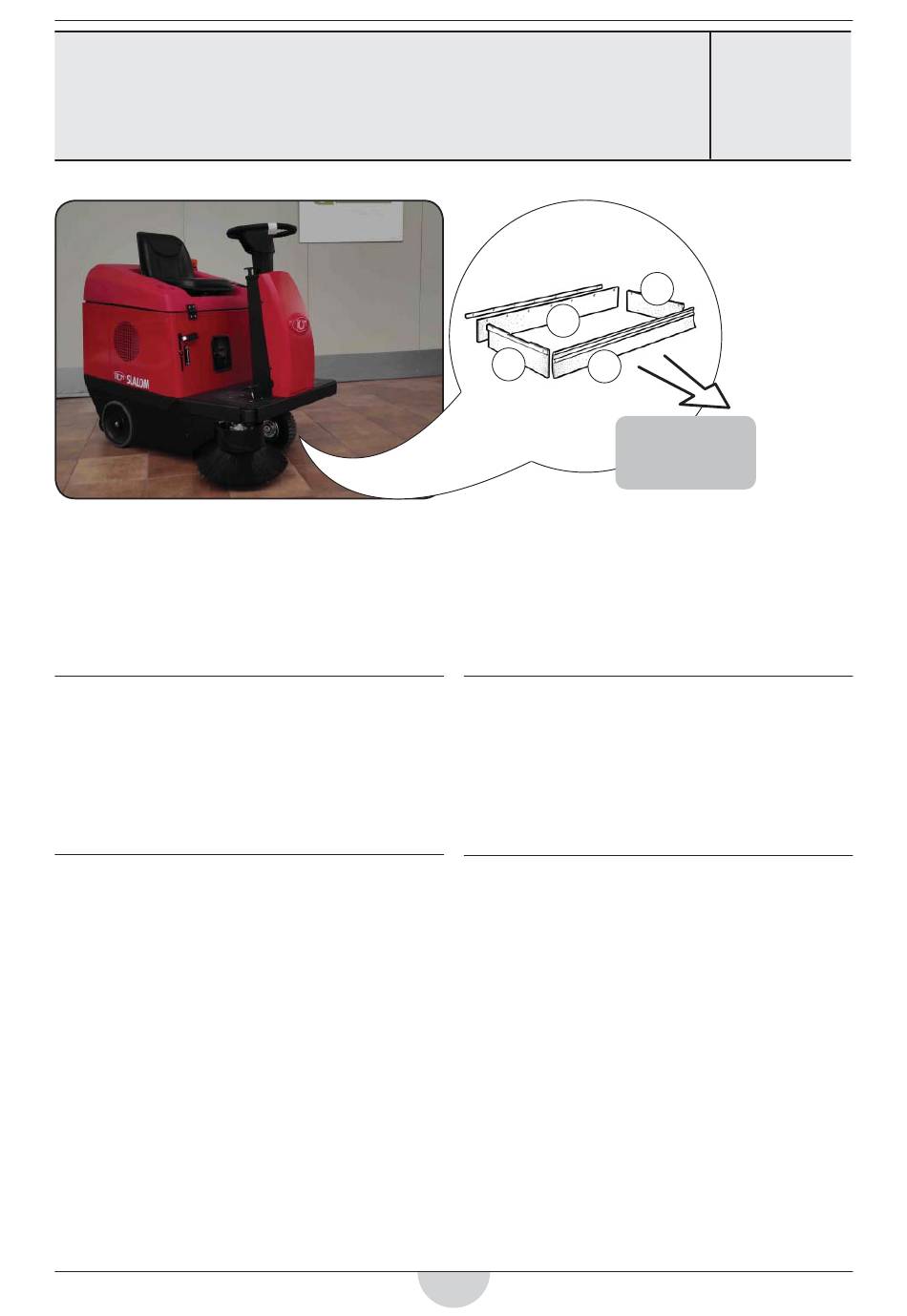

FIG.10
4
Senso di marcia della macchina
Machine drive direction
Sentido de la marcha de máquina
Direction de l'avance de la machine
Vorschubrichtung der Maschine
Rijrichting van de machine
