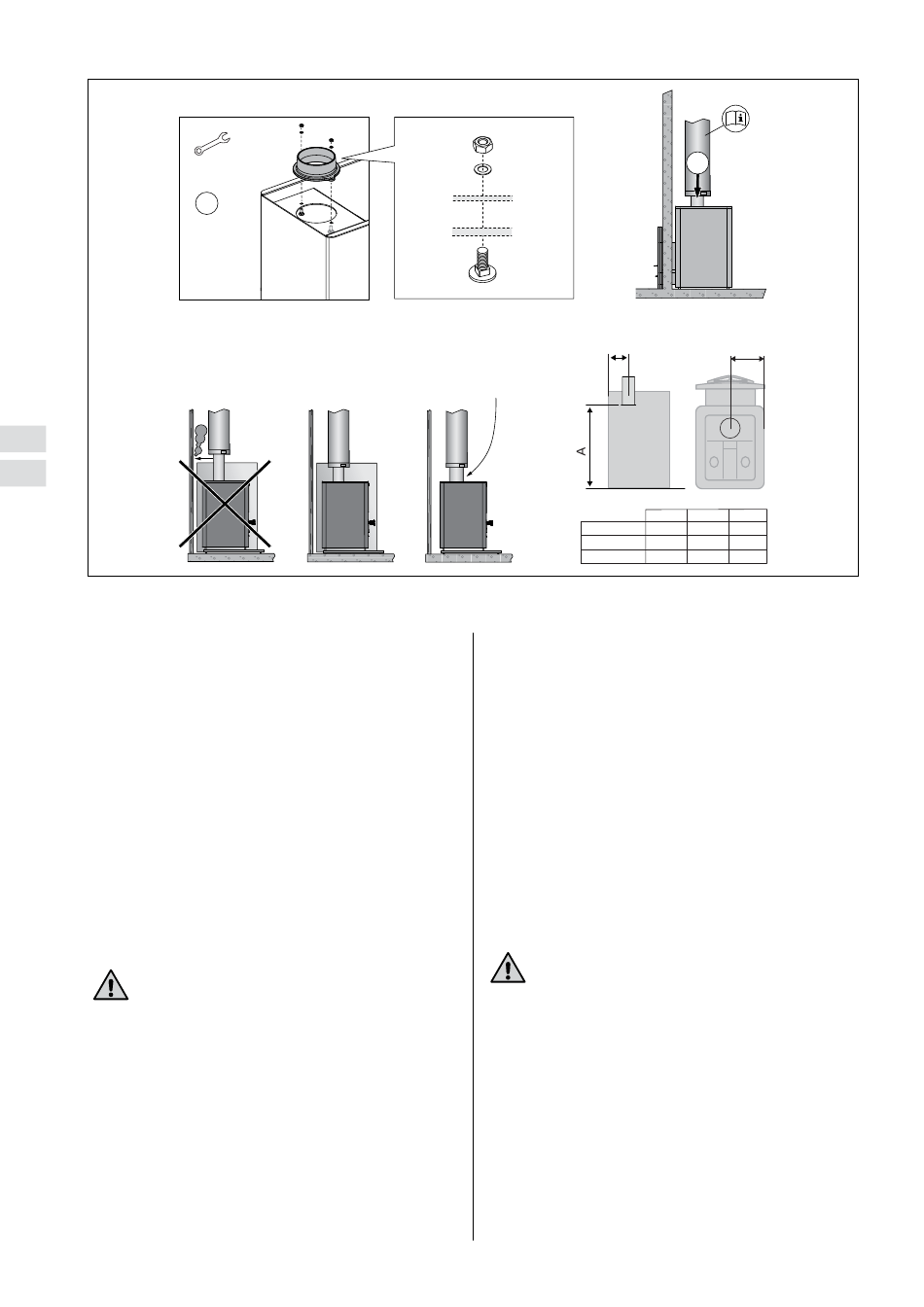

Kuva 10. Raccordement du poêle à une cheminée en acier Harvia
Bild 10. Collegare la stufa a una cappa in acciaio Harvia
3.2.3. Installation du poêle dans une ouverture
pratiquée dans une cloison en béton ou en briques
Le poêle est installé dans une ouverture pratiquée
dans une cloison en béton ou en briques. La largeur
minimale de l'ouverture est de 405 mm et la hauteur
minimale à partir du sol est de 485 mm. L'épaisseur
maximale des parois est de 120 mm.Figure 11.
Retirez la collerette d'installation.
•
Poussez l'extension du foyer à travers
•
l'ouverture suffisamment loin pour pouvoir fixer
la collerette d'installation et la porte.
Tirez le poêle vers l'arrière pour que la
•
collerette d'installation soit appuyée contre la
paroi et la porte.
Si le sol devant la porte du foyer est en
•
matériau inflammable, installez une protection
de sol en matériau ignifugé.
REMARQUE ! Les dimensions de l'ouverture
sont différentes si vous utilisez le revêtement
protecteur.
Installation du poêle avec la verrière Harvia Duo
Le poêle est installé conformément aux instructions
d'installation fournies avec la verrière Harvia Duo.
3.3. Modification du sens d'ouverture de la
porte du foyer
La porte du foyer peut être installée de manière à
s'ouvrir vers la gauche ou vers la droite. Voir fig. 12.
3.4. Installation des poignées
Installez les poignées de la porte du foyer et de bac
à cendres. Voir fig. 13.
68
10
1
B
WZ020130
(mm)
Pro 20 Duo
Pro 20 SL
Pro 36 Duo
3.2.3. Installazione della stufa in un'apertura
all'interno di una parete di cemento o mattoni
La stufa viene installata in un'apertura all'interno
di una parete di cemento o mattoni. La larghezza
minima dell'apertura è di 405 mm e l'altezza minima
dal pavimento è di 485 mm. Lo spessore massimo
della parete è di 120 mm. Figura 11.
Estrai la flangia anteriore.
•
Spingi l'estensione del braciere attraverso
•
l'apertura fino a consentire il fissaggio della
flangia e dello sportello.
Tira la stufa all'indietro in modo che la flangia
•
prema contro la parete e lo sportello.
Se il pavimento davanti allo sportello della
•
stufa è in materiale infiammabile, installa una
protezione per pavimenti in materiale ignifugo.
ATTENZIONE! Le dimensioni dell'apertura cam-
biano se si utilizza il sottofondo di protezione.
Installazione della stufa con parete in vetro Harvia
Duo
La stufa viene installata seguendo le istruzioni per
l'installazione fornite con la parete in vetro Harvia
Duo.
3.3. Cambiare la direzione del collegamento
dello sportello della stufa
Lo sportello del braciere può essere montato per aprirsi
verso sinistra o verso destra. Vedi la figura 12.

3.4.Installazione delle maniglie

Installa le maniglie dello sportello del braciere e della
cassetta per la cenere. Vedi la figura 13.
2
C
A B C
680 120 215
680 120 215
760 130 255
