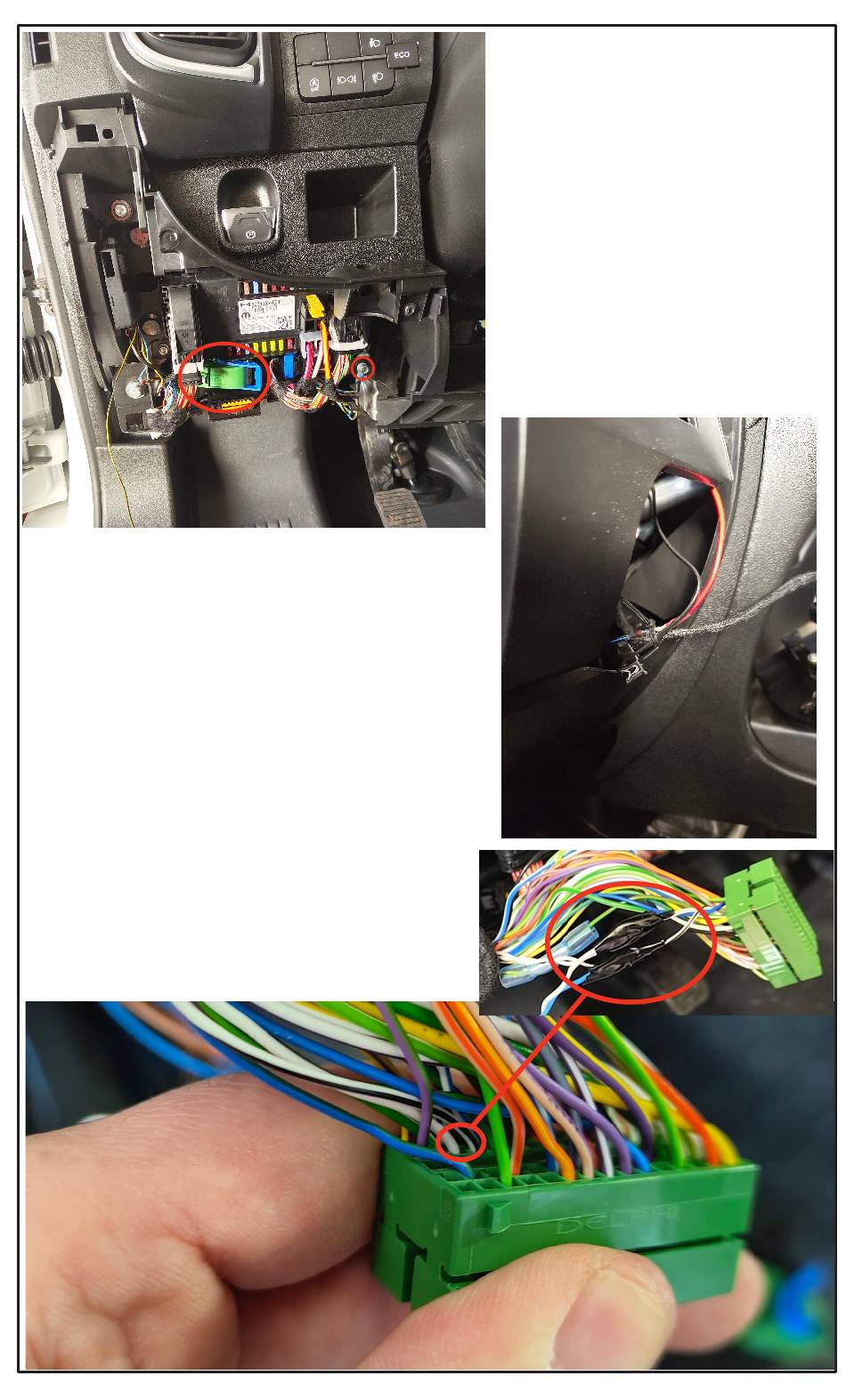

Schließen Sie den CanBus wie auf
dem Bild unten gezeigt an:
CAN High - Weiß auf Weiß (PIN 37)
CAN Low - Blau auf Weiß/Schwarz
(PIN 38)
Suchen Sie eine geeignete Position
für den Taster, am besten nach
Rücksprache mit dem Kunden.
ANSCHLUSS CAN-Modul
Seite 17
Lösen Sie die 3 Schrauben
der unteren Abdeckung und
entfernen Sie die Abdeckung.
Am grünen Stecker finden Sie
die Anschlüsse für den
CanBus.
Masse (Braun) kann mit Öse
an der Karosse oder auf PIN
4 des OBD-Steckers
abgegriffen werden.
Zündungsplus (Blau-Schwarz)
beispielweise am roten Kabel,
wie im Bild, abgreifen.
