FF Europe Timbertech TBSLF07 Original Aufbauanleitung Seite 11

1

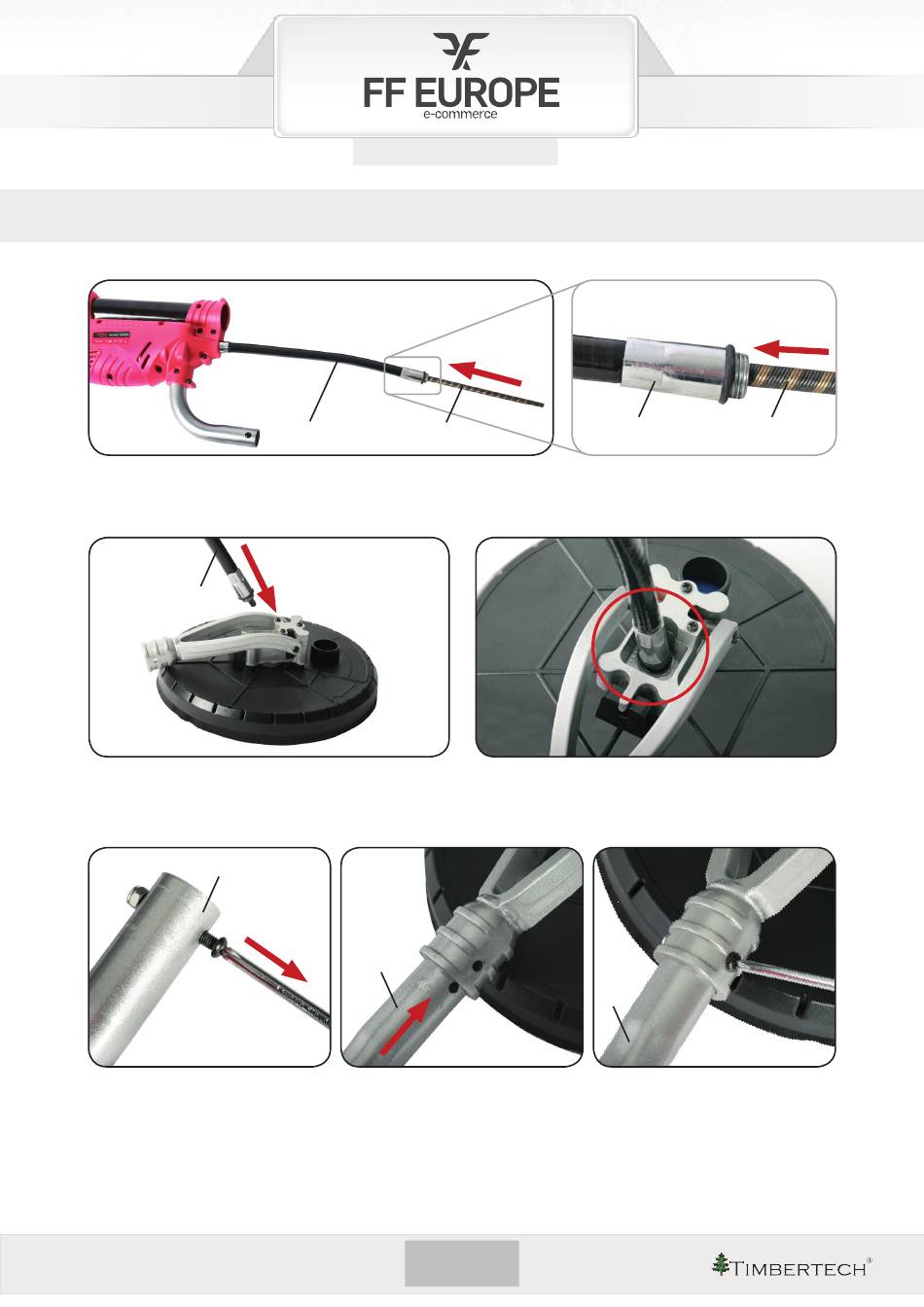

Stecken Sie die flexible Welle (1) in das Wellenrohr (2). Drehen Sie die Welle (1) dabei leicht, um
zu erreichen dass der Vierkant-Anschluss sicher einrastet.
(2)
2
Befestigen Sie nun die flexible Welle (1) an der Rückseite der Rotations-Schleifplatte, achten Sie
dabei darauf, dass auch hier der Vierkantanschluss sicher in der Aufnahme einrastet. Schrauben
Sie das Gewinde des Wellenrohrs (2) am Schleifkopf fest.
4
(4)
Verbinden Sie das Gelenk (3) des Schleifkopfes mit dem Halterohr (4) am Schleifer. Entfernen Sie
dazu die Schraube und Mutter vom Halterohr (4) und schieben Sie das Halterohr in die Aufnahme
am Gelenk (3), so dass deren Löcher übereinander liegen. Verschrauben Sie nun die Halterung mit
Schraube und der selbstsichernden Mutter.
DE
MONTAGE
(2)
(1)
5
(4)
11
(2)
3
(3)
6
(4)
(1)
(3)
