Notice de montage et d'utilisation
NOTE
ATTENTION
Groupe double flux compact EC 220/340 D

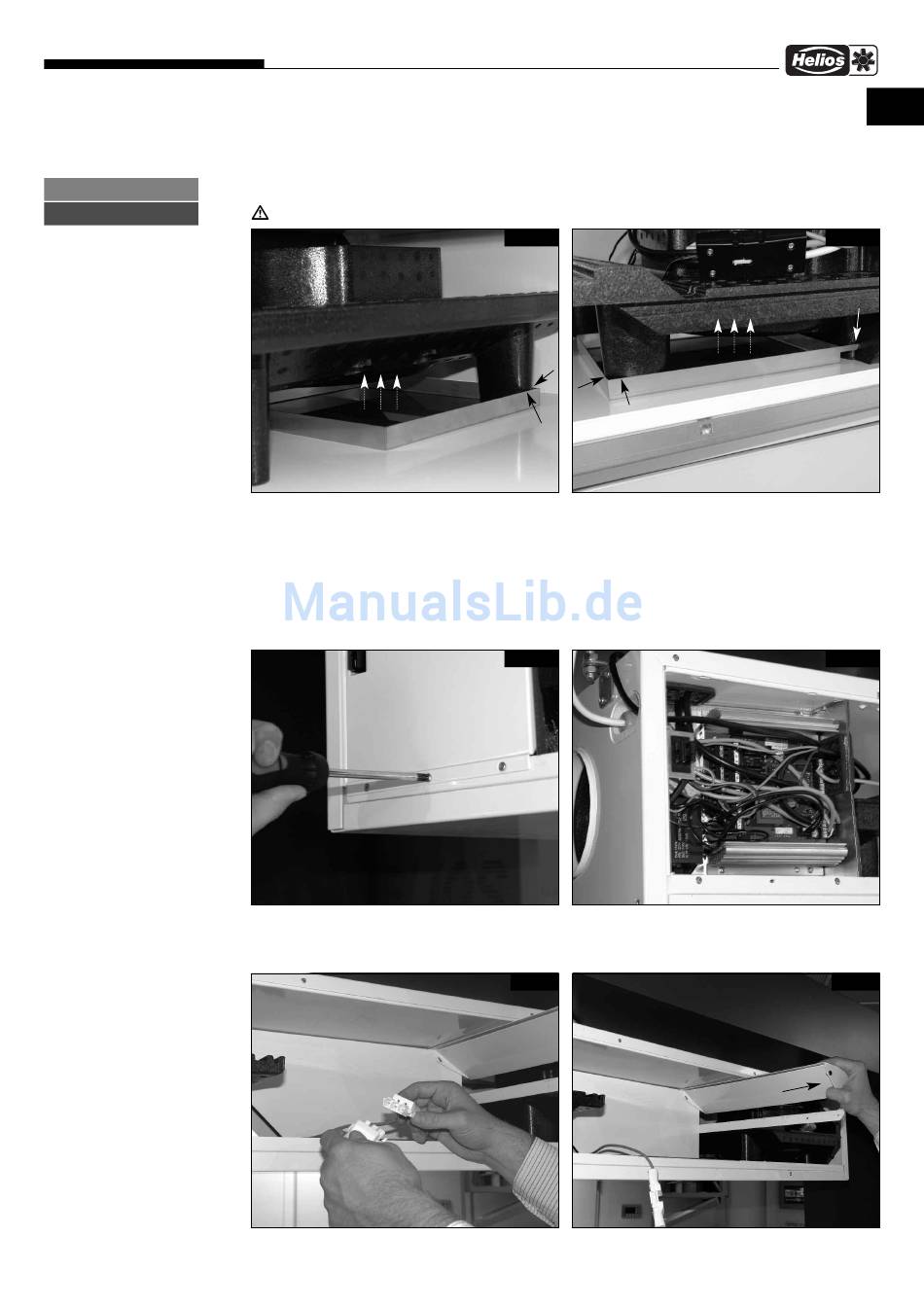

3.3 Bacs de récupération
Pour éviter l'aspiration de l'eau condensée par les ventilateurs, deux bacs sont disposés sur les côtés gauche et droit
de l'appareil.
Ces bacs empêchent l'accumulation d'eau condensée et doivent être obligatoirement posés horizontalement
lors du montage et contrôlés lors de l'entretien (voir fig. 34 et 35).
Vérification visuelle: l'eau ne doit pas stagner dans les bacs en métal!
Ventila-
3.4 Évacuation des condensats de l'appareil
Lors de l'entretien de l'appareil, en automne ou lors des périodes de chauffe par ex., vérifier que l'évacuation des
condensats de l'appareil n'est pas bouchée (ø 12 mm).
3.5 Platine électronique
La trappe de visite latérale (fig. 36) donne accès à la platine et aux composants électroniques internes (protection et
commutateur DIP (fig. 37)).
La platine électronique se trouve sur le côté gauche de l'appareil version droite. Retirer les vis (fig. 36) et le couvercle de
protection.
Couvercle de protection
de la platine électronique
3.6 Démontage du module bypass
Lors du démontage du module bypass (servomoteur inclus), séparer les fiches de raccordement électriques (fig. 38).
Retirer le module bypass de l'appareil (fig. 39).
Fig. 34
Côté droit
Fig. 36
Fig. 38
11
F
Fig. 35
Pivots
Ventilateurs
Côté gauche
Fig. 37
Fig. 39
