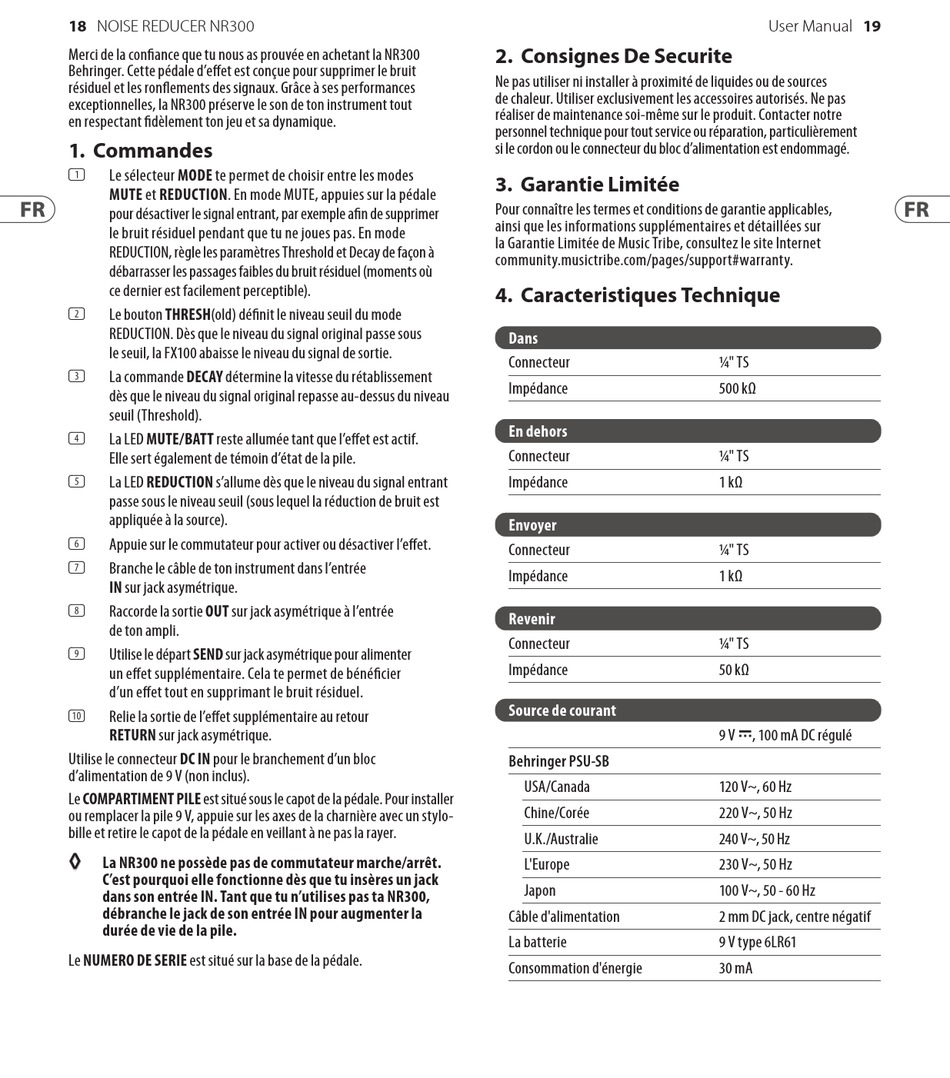

Behringer NOISE REDUCER NR300 Benutzerhandbuch Seite 10

18 NOISE REDUCER NR300
Merci de la confiance que tu nous as prouvée en achetant la NR300
Behringer. Cette pédale d'effet est conçue pour supprimer le bruit
résiduel et les ronflements des signaux. Grâce à ses performances
exceptionnelles, la NR300 préserve le son de ton instrument tout
en respectant fidèlement ton jeu et sa dynamique.
1. Commandes
Le sélecteur MODE te permet de choisir entre les modes
(1)
MUTE et REDUCTION. En mode MUTE, appuies sur la pédale
pour désactiver le signal entrant, par exemple afin de supprimer
le bruit résiduel pendant que tu ne joues pas. En mode
REDUCTION, règle les paramètres Threshold et Decay de façon à
débarrasser les passages faibles du bruit résiduel (moments où
ce dernier est facilement perceptible).
Le bouton THRESH(old) définit le niveau seuil du mode
(2)
REDUCTION. Dès que le niveau du signal original passe sous
le seuil, la FX100 abaisse le niveau du signal de sortie.
La commande DECAY détermine la vitesse du rétablissement
(3)
dès que le niveau du signal original repasse au-dessus du niveau
seuil (Threshold).
La LED MUTE/BATT reste allumée tant que l'effet est actif.
(4)
Elle sert également de témoin d'état de la pile.
La LED REDUCTION s'allume dès que le niveau du signal entrant
(5)
passe sous le niveau seuil (sous lequel la réduction de bruit est
appliquée à la source).
Appuie sur le commutateur pour activer ou désactiver l'effet.
(6)
Branche le câble de ton instrument dans l'entrée
(7)
IN sur jack asymétrique.
Raccorde la sortie OUT sur jack asymétrique à l'entrée
(8)
de ton ampli.
Utilise le départ SEND sur jack asymétrique pour alimenter
(9)
un effet supplémentaire. Cela te permet de bénéficier
d'un effet tout en supprimant le bruit résiduel.
Relie la sortie de l'effet supplémentaire au retour
(10)
RETURN sur jack asymétrique.
Utilise le connecteur DC IN pour le branchement d'un bloc
d'alimentation de 9 V (non inclus).
Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer
ou remplacer la pile 9 V, appuie sur les axes de la charnière avec un stylo-
bille et retire le capot de la pédale en veillant à ne pas la rayer.
◊ ◊
La NR300 ne possède pas de commutateur marche/arrêt.
C'est pourquoi elle fonctionne dès que tu insères un jack
dans son entrée IN. Tant que tu n'utilises pas ta NR300,
débranche le jack de son entrée IN pour augmenter la
durée de vie de la pile.
Le NUMERO DE SERIE est situé sur la base de la pédale.
2. Consignes De Securite
Ne pas utiliser ni installer à proximité de liquides ou de sources
de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas
réaliser de maintenance soi-même sur le produit. Contacter notre
personnel technique pour tout service ou réparation, particulièrement
si le cordon ou le connecteur du bloc d'alimentation est endommagé.
3. Garantie Limitée
Pour connaître les termes et conditions de garantie applicables,
ainsi que les informations supplémentaires et détaillées sur
la Garantie Limitée de Music Tribe, consultez le site Internet
community.musictribe.com/pages/support#warranty.
4. Caracteristiques Technique
Dans
Connecteur
Impédance
En dehors
Connecteur
Impédance
Envoyer
Connecteur
Impédance
Revenir
Connecteur
Impédance
Source de courant
Behringer PSU-SB
USA/Canada
Chine/Corée
U.K./Australie
L'Europe
Japon
Câble d'alimentation
La batterie
Consommation d'énergie
19
User Manual
1/4" TS
500 kΩ
1/4" TS
1 kΩ
1/4" TS
1 kΩ
1/4" TS
50 kΩ
9 V ��, 100 mA DC régulé
120 V~, 60 Hz
220 V~, 50 Hz
240 V~, 50 Hz
230 V~, 50 Hz
100 V~, 50 - 60 Hz
2 mm DC jack, centre négatif
9 V type 6LR61
30 mA
