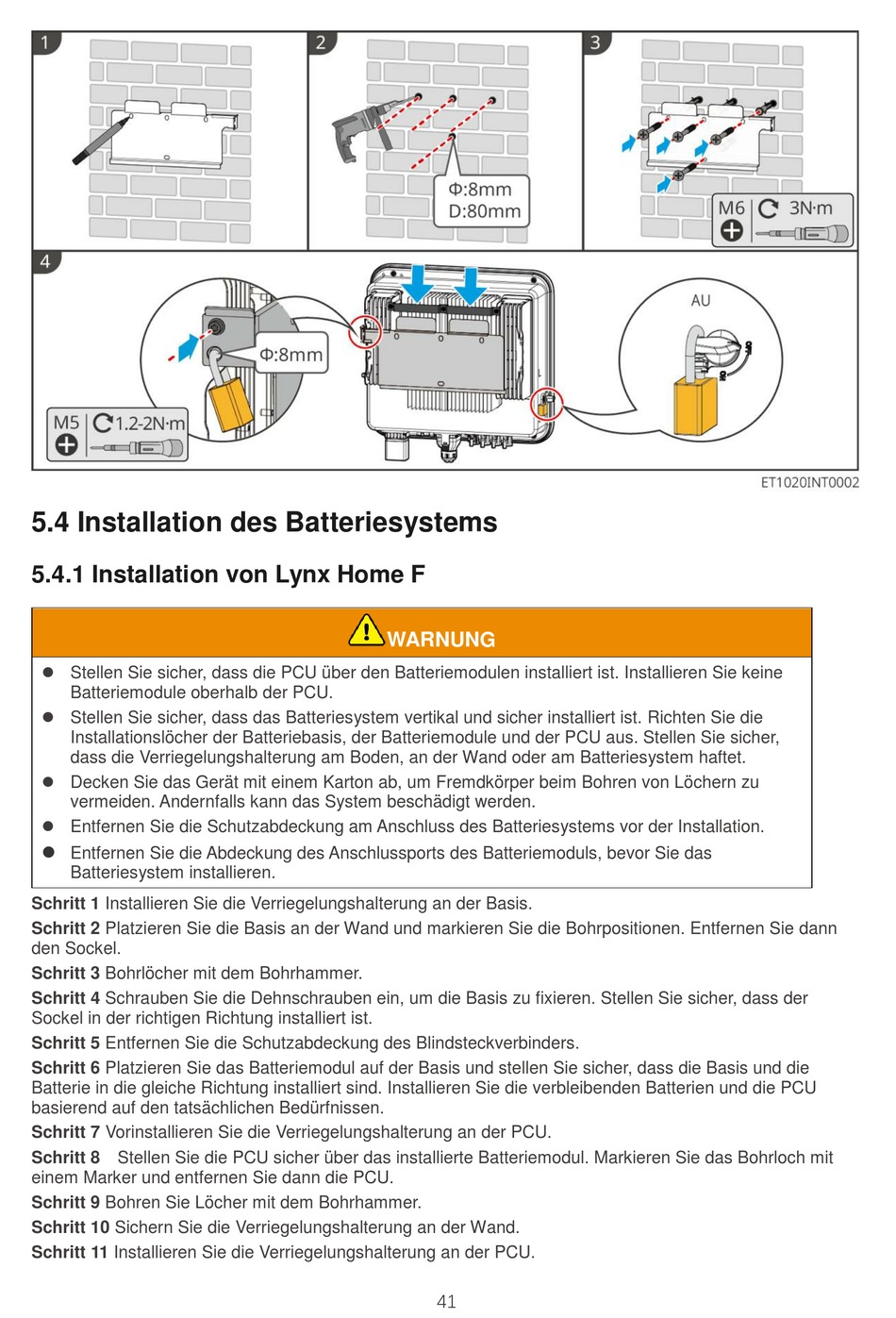

5.4 Installation des Batteriesystems
5.4.1 Installation von Lynx Home F
Stellen Sie sicher, dass die PCU über den Batteriemodulen installiert ist. Installieren Sie keine
Batteriemodule oberhalb der PCU.
Stellen Sie sicher, dass das Batteriesystem vertikal und sicher installiert ist. Richten Sie die
Installationslöcher der Batteriebasis, der Batteriemodule und der PCU aus. Stellen Sie sicher,
dass die Verriegelungshalterung am Boden, an der Wand oder am Batteriesystem haftet.
Decken Sie das Gerät mit einem Karton ab, um Fremdkörper beim Bohren von Löchern zu
vermeiden. Andernfalls kann das System beschädigt werden.
Entfernen Sie die Schutzabdeckung am Anschluss des Batteriesystems vor der Installation.
Entfernen Sie die Abdeckung des Anschlussports des Batteriemoduls, bevor Sie das
Batteriesystem installieren.
Schritt 1 Installieren Sie die Verriegelungshalterung an der Basis.
Schritt 2 Platzieren Sie die Basis an der Wand und markieren Sie die Bohrpositionen. Entfernen Sie dann
den Sockel.
Schritt 3 Bohrlöcher mit dem Bohrhammer.
Schritt 4 Schrauben Sie die Dehnschrauben ein, um die Basis zu fixieren. Stellen Sie sicher, dass der
Sockel in der richtigen Richtung installiert ist.
Schritt 5 Entfernen Sie die Schutzabdeckung des Blindsteckverbinders.
Schritt 6 Platzieren Sie das Batteriemodul auf der Basis und stellen Sie sicher, dass die Basis und die
Batterie in die gleiche Richtung installiert sind. Installieren Sie die verbleibenden Batterien und die PCU
basierend auf den tatsächlichen Bedürfnissen.
Schritt 7 Vorinstallieren Sie die Verriegelungshalterung an der PCU.
Schritt 8 Stellen Sie die PCU sicher über das installierte Batteriemodul. Markieren Sie das Bohrloch mit
einem Marker und entfernen Sie dann die PCU.
Schritt 9 Bohren Sie Löcher mit dem Bohrhammer.
Schritt 10 Sichern Sie die Verriegelungshalterung an der Wand.
Schritt 11 Installieren Sie die Verriegelungshalterung an der PCU.
WARNUNG
41
