Goodwe Lynx Home F Serie Benutzerhandbuch
Li-ionen-akkumulatorbatteriesystem
Vorschau ausblenden
Andere Handbücher für Lynx Home F Serie:
- Schnellinstallationsanleitung (97 Seiten) ,
- Installationsanleitung (27 Seiten) ,
- Schnelle installationsanleitung (2 Seiten)
Verwandte Anleitungen für Goodwe Lynx Home F Serie
Inhaltszusammenfassung für Goodwe Lynx Home F Serie
- Seite 1 Benutzerhandbuch Li-Ionen-Akkumulatorbatteriesystem Lynx Home F-Serie Lynx Home F Plus+ Serie V2.0-2023-07-30...
- Seite 2 Benutzerhandbuch V2.0-2023-07-30 Copyrighterklärung Copyright ©GoodWe Technologies Co., Ltd., 2023. Alle Rechte vorbehalten Dieses Handbuch darf ohne vorherige schriftliche Genehmigung von GoodWe Technologies Co., Ltd. weder ganz noch teilweise vervielfältigt oder auf eine öffentliche Plattform übertragen werden. Warenzeichen und andere GOODWE-Warenzeichen sind Warenzeichen der Firma GoodWe Technologies Co.,Ltd.
-
Seite 3: Inhaltsverzeichnis
INHALT Benutzerhandbuch V2.0-2023-07-30 Inhalt 1 Zu diesem Handbuch ..............01 1.1 Geltungsbereich ..................01 1.2 Zielgruppe ....................01 1.3 Symboldefinition ..................01 1.4 Aktualisierungen ..................02 2 Sicherheitsvorkehrungen ............03 2.1 Allgemeine Sicherheit ................. 03 2.2 Batteriesicherheit ..................04 2.3 Notfallmaßnahmen..................06 EU-Konformitätserklärung ................. - Seite 4 Benutzerhandbuch V2.0-2023-07-30 INHALT 7 Systembetrieb ................32 7.1 Prüfungen vor dem Einschalten ..............32 7.2 Einschalten des Batteriesystems............... 32 7.3 Einstellen der Batterieparameter .............. 34 7.4 Anzeigestatus ....................35 7.4.1 Normalstatus ......................35 7.4.2 Alarmstatus ......................36 7.4.3 Fehlerhafter Status ....................37 8 Wartung ..................
-
Seite 5: Zu Diesem Handbuch
Inbetriebnahme. Alle Monteure und Benutzer müssen mit den Produktfunktionen und -merkmalen sowie den Sicherheitshinweisen vertraut sein. Das Handbuch kann ohne vorherige Benachrichtigung überarbeitet werden. Weitere Informationen zu den Produkten und aktuelle Dokumente finden Sie unterhttps://en.goodwe.com. 1.1 Geltungsbereich Das Handbuch gilt für die nachfolgend aufgeführten Modelle: •... -
Seite 6: Aktualisierungen
01 Zu diesem Handbuch Benutzerhandbuch V2.0-2023-07-30 1.4 Aktualisierungen Das neueste Dokument enthält alle Überarbeitungen aus früheren Ausgaben. V1.0 2022-07-20 • Erstausgabe V1.1 2021-12-20 • Aktualisierungen 5.3 Installation des Batteriesystems V1.2 2022-02-18 • Aktualisierungen 2.2 Symbolbeschreibung • Aktualisierungen 4.2 Verpackungsliste • Aktualisierungen 5.4 Elektrischer Anschluss •... -
Seite 7: Sicherheitsvorkehrungen
Kleidung und Handgelenkbänder, wenn Sie elektronische Geräte berühren, um diese vor Schäden zu schützen. • Beachten Sie genau die Anweisungen zu Aufbau, Betrieb und Konfiguration im vorliegenden Handbuch. Der Hersteller haftet nicht für Geräte- oder Personenschäden aufgrund von Nichtbeachtung von Anweisungen. Weitere Informationen zur Garantie finden Sie unter: https://en.goodwe.com/warranty. -
Seite 8: Batteriesicherheit
02 Sicherheitsvorkehrungen Benutzerhandbuch V2.0-2023-07-30 2.2 Batteriesicherheit GEFAHR • Das Batteriesystem steht während des Betriebs des Geräts unter Hochspannung. Vor jeder Bedienung sollte aus Sicherheitsgründen die Spannung ausgeschaltet bleiben. Beachten Sie während des Betriebs unbedingt alle Sicherheitsvorkehrungen, die in diesem Handbuch und auf den Sicherheitsbeschriftungen des Geräts beschrieben sind. •... - Seite 9 Benutzerhandbuch V2.0-2023-07-30 02 Sicherheitsvorkehrungen Beschriftung Es bestehen potenzielle Risiken. Tragen Sie vor allen Arbeiten Installieren Sie das Gerät entfernt eine geeignete persönliche von Zündquellen. Schutzausrüstung. GEFAHR DURCH HOCHSPANNUNG. Während des Betriebs des Geräts liegt Hochspannung an. Halten Sie das Gerät von Kindern Die Anlage muss ausgeschaltet fern.
-
Seite 10: Notfallmaßnahmen
• Das Feuer kann nicht mit Wasser oder einem ABC-Pulverlöscher gelöscht werden. Feuerwehrleute benötigen vollständige Schutzkleidung und ein unabhängiges Atemschutzgerät. 2.4 EU-Konformitätserklärung GoodWe Technologies Co., Ltd. versichert hiermit, dass der auf dem europäischen Binnenmarkt verkaufte Wechselrichter ohne drahtlose Kommunikationsmodule die Anforderungen der folgenden Richtlinien erfüllt: •... -
Seite 11: Einführung In Das Produkt
Benutzerhandbuch V2.0-2023-07-30 03 Einführung in das Produkt 3 Einführung in das Produkt 3.1 Produktübersicht Verwendungszweck Das Batteriesystem, das aus einer Leistungsregelungseinheit (Power Control Unit, kurz PCU) und Batteriemodulen besteht, kann die elektrische Energie entsprechend den Anforderungen des Solarenergiespeichersystems speichern und abgeben. Die Eingangs- und Ausgangsanschlüsse des Energiespeichersystems sind Hochspannungs-Gleichstromanschlüsse. -
Seite 12: Anwendungsfälle
Netz Intelligenter schalter PV-Strang Zähler AC-Leistungsschalter Batterieschutzschalter Lasten Batterie- Batterie- system N system 1 Liste der zugelassenen Wechselrichter Scannen Sie den nachstehenden QR-Code oder besuchen Sie die offizielle Website, um die Erklärung zu den zugelassenen Batterieoptionen zu erhalten. GoodWe-Wechselrichter GE-Wechselrichter... -
Seite 13: Aussehen

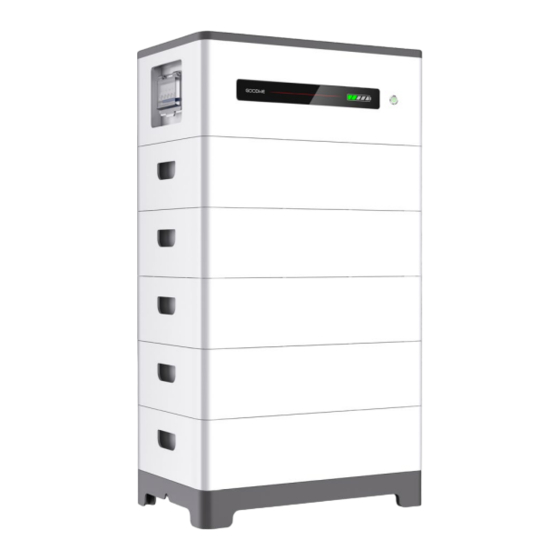

Benutzerhandbuch V2.0-2023-07-30 03 Einführung in das Produkt 3.3 Aussehen Aussehen des Batteriesystems HINWEIS • Stellen Sie sicher, dass die PCU über den Batteriemodulen installiert ist. Installieren Sie keine Batteriemodule oberhalb der PCU. • Dieses Handbuch zeigt Ihnen die Installation und den elektrischen Anschluss von 5 Batteriemodulen. - Seite 14 03 Einführung in das Produkt Benutzerhandbuch V2.0-2023-07-30 Aussehen der Leistungssteuerungseinheit Seitenansicht Seitenansicht rechts links Frontansicht Untersicht Kommunikationsklemme DC-Klemme (BAT) Belüftungsventil (COM) Erdungspunkt Luftschalter 6. SOC-Anzeige Multifunktions- Serielle Schnittstelle für tastenanzeige Batterieanschluss [1]. Einige Modelle verfügen nicht über die Klemme COM3, die für den Parallelanschluss des Batteriesystems vorgesehen ist.
-
Seite 15: Abmessungen
Benutzerhandbuch V2.0-2023-07-30 03 Einführung in das Produkt 3.4 Abmessungen Lynx Home F serie Lynx Home F Plus+ serie 70 mm... -
Seite 16: Prüfung Und Lagerung
Wenden Sie sich so schnell wie möglich an den Lieferanten, wenn Sie einen Schaden finden. 4.2 Zubehör WARNUNG • Die Lynx Home F Serie wird mit 1 Satz Gleichstromanschlüssen geliefert, die Lynx home F Plus+ Serie mit 2 Sätzen. Jeder Satz enthält einen positiven Stecker und einen negativen Stecker. -
Seite 17: Lagerung
Benutzerhandbuch V2.0-2023-07-30 04 Prüfung und Lagerung Leistungssteuerungseinheit Normale Verriege- Dehnschrauben PCU x 1 Sockel x 1 DC-Stecker lungshalterung x N Abschlusswider- M5 Sechskant- Erdungsklemme M5*12 Schraube x 4 M6 Schraube x 2 stand x 1 schraube x 2 Verstellbare Verriegelungshalterung (passend Schutzabdeckung x 1 Dokumente Füße x N... -
Seite 18: Montage
05 Montage Benutzerhandbuch V2.0-2023-07-30 5 Montage 5.1 Aufbauvorgaben Vorgaben zur Aufbauumgebung 1. Die Anlage darf nicht in der Nähe von entflammbaren, explosiven oder korrosiven Werkstoffen aufgestellt werden. 2. Montieren Sie das Gerät nicht an einem leicht zugänglichen Ort, insbesondere nicht in Reichweite von Kindern. - Seite 19 Benutzerhandbuch V2.0-2023-07-30 05 Montage Anweisungen zur Montagehalterung • Die Montagehalterung sollte feuerfest und nicht brennbar sein. • Montieren Sie das Gerät auf einem Boden, der stabil genug ist, das Gewicht des Produkts zu tragen. • Bringen Sie das Batteriesystem in der Nähe der Wand an und installieren Sie die Verriegelungshalterungen, damit die Batterie nicht herunterfallen kann.
-
Seite 20: Installation Des Batteriesystems
05 Montage Benutzerhandbuch V2.0-2023-07-30 5.2 Installation des Batteriesystems 5.2.1 Bewegen des Geräts ACHTUNG • Vorgänge wie Transport, Umladen, Aufbau usw. müssen den geltenden gesetzlichen Vorschriften entsprechen. • Versetzen Sie die Anlage vor der Montage an den gewünschten Ort. Folgen Sie den folgenden Anweisungen, damit es nicht zu Personen- und Sachschäden kommt. -
Seite 21: Installation Des Batteriesystems (Ohne Verstellbare Füße)
Benutzerhandbuch V2.0-2023-07-30 05 Montage Installation des Batteriesystems (ohne verstellbare Füße) Schritt 1: Installieren Sie die Verriegelungshalterungen an dem Sockel. Schritt 2: Platzieren Sie den Sockel an der Wand und markieren Sie die Bohrpositionen. Entfernen Sie dann den Sockel. Schritt 3: Setzen Sie die Bohrungen mit dem Bohrhammer. Schritt 4: Schrauben Sie die Dehnschrauben an, um den Sockel zu befestigen. -
Seite 22: Installation Des Batteriesystems (Mit Verstellbaren Füßen)
05 Montage Benutzerhandbuch V2.0-2023-07-30 Installation des Batteriesystems (mit verstellbaren Füßen) Nur für Lynx Home F Plus+ Serie. Schritt 1: Installieren Sie die verstellbaren Füße auf dem Sockel. Schritt 2: Installieren Sie die Verriegelungshalterungen an dem Sockel. Schritt 3: Platzieren Sie den Sockel an der Wand und markieren Sie die Bohrpositionen. Entfernen Sie dann den Sockel. -
Seite 23: Installation Der Power Control Unit (Leistungssteuerungseinheit)
Benutzerhandbuch V2.0-2023-07-30 05 Montage 5.2.3 Installation der Power Control Unit (Leistungssteuerungseinheit) HINWEIS • Decken Sie das Gerät mit einem Karton ab, um Fremdkörper beim Bohren von Löchern zu vermeiden. • Bringen Sie die Verriegelungshalterung der PCU an der Wand an, und stellen Sie sicher, dass die Unterseite der PCU senkrecht und eng an der Batterie anliegt. - Seite 24 05 Montage Benutzerhandbuch V2.0-2023-07-30 Durchmesser: 8 mm Tiefe: 80 mm...
-
Seite 25: Elektrischer Anschluss
Benutzerhandbuch V2.0-2023-07-30 06 Elektrischer Anschluss 6 Elektrischer Anschluss 6.1 Sicherheitsvorkehrungen GEFAHR • Das Batteriesystem steht während des Betriebs des Geräts unter Hochspannung. Vor jeder Bedienung sollte aus Sicherheitsgründen die Spannung ausgeschaltet bleiben. Beachten Sie während des Betriebs unbedingt alle Sicherheitsvorkehrungen, die in diesem Handbuch und auf den Sicherheitsbeschriftungen des Geräts beschrieben sind. -
Seite 26: Elektrischer Anschluss
06 Elektrischer Anschluss Benutzerhandbuch V2.0-2023-07-30 6.2 Elektrischer Anschluss HINWEIS • In einem Energiespeichersystem können maximal acht Batteriesysteme parallel geschaltet werden. Stellen Sie sicher, dass die nutzbare Energie jedes Batteriesystems dieselbe ist. • Installieren Sie den Abschlusswiderstand an den COM3-Anschluss des Batteriesystems 1, der direkt mit dem Wechselrichter verbunden ist. -
Seite 27: Anschluss Des Pe-Kabels
Benutzerhandbuch V2.0-2023-07-30 06 Elektrischer Anschluss Parallele Batteriesysteme Nur für Lynx Home F Plus+ Serie. WARNUNG Abschlusswiderstände sind für das Batteriesystem 1 und das Batteriesystem N erforderlich, nicht für die anderen Batteriesysteme. Wechselrichter Kommunikationskabel Netzkabel für Pluspol Netzkabel für Minuspol Abschlusswiderstand Erdungskabel Abschluss- widerstand... -
Seite 28: Anschließen Des Stromkabels
06 Elektrischer Anschluss Benutzerhandbuch V2.0-2023-07-30 Erdungspunkt 6.4 Anschließen des Stromkabels HINWEIS • Schalten Sie das Batteriesystem aus, bevor Sie das Stromkabel anschließen, um die Gefahr von Hochspannung zu vermeiden. • Das DC-Eingangskabel sollte vom Kunden selbst besorgt werden. Verbinden Sie den roten Stromstecker mit dem roten Kabelbaum. - Seite 29 Benutzerhandbuch V2.0-2023-07-30 06 Elektrischer Anschluss Querschnittsfläche des Netzkabels S: 10mm ≤S≤16mm HINWEIS • Empfohlenes Werkzeug: manuelle hydraulische Presszange. Crimphöhe: 7 mm; Formen: 16mm • Die Zugkraft des Kabels nach dem Crimpen sollte mindestens 1200 N betragen. • Das Kupferrohr sollte vom Kunden vorbereitet werden. Kupferrohrlänge: 17 mm, Innendurchmesser des Kupferrohrs: 5,80 mm.
- Seite 30 06 Elektrischer Anschluss Benutzerhandbuch V2.0-2023-07-30 Querschnittsfläche des Netzkabels S: 5mm <S≤6mm HINWEIS • Ersetzen Sie den weißen Dichtungsring im Inneren des Stromsteckers durch einen schwarzen Dichtungsring (Innendurchmesser 4,59 mm), bevor Sie das Stromkabel crimpen. • Stellen Sie sicher, dass der Leiterschnitt nach dem Falten in der Hälfte flach liegt. •...
-
Seite 31: Anschließen Des Stromkabels (Typ 2)
Benutzerhandbuch V2.0-2023-07-30 06 Elektrischer Anschluss Anschließen des Stromkabels (Typ 2) Nur für Lynx Home F Plus+ Serie. HINWEIS • Eine manuelle hydraulische Presszange wird empfohlen, wenn Stromkabel mit einem Querschnitt von 10 mm2≤S≤16 mm2 verwendet werden. • Die Zugkraft des Kabels nach dem Crimpen sollte mindestens 1200 N betragen, wenn der Querschnittsbereich des Kabels 10mm2≤S≤16mm2 beträgt. -
Seite 32: Anschließen Des Kommunikationskabels
Schritt 1: Demontieren Sie das wasserdichte Modul. Schritt 2: Führen Sie das Kommunikationskabel durch das wasserdichte Modul. Schritt 3: Schließen Sie das Kommunikationskabel an die Batterie an. Ziehen Sie das wasserdichte Modul fest. Lynx Home F serie RJ45-Stecker Beschreibung CAN_H... - Seite 33 Benutzerhandbuch V2.0-2023-07-30 06 Elektrischer Anschluss Lynx Home F Plus+ serie RJ45-Stecker PIN-Definition COM1 COM2 COM3 Beschreibung CAN_3H CAN_3H CAN_3H BMS-Kommunikation für die Parallelschaltung von Batteriesystemen CAN_3L CAN_3L CAN_3L k. A. k. A. k. A. Reserviert COM1: verbindet sich mit dem BMS- CAN_2H k.
- Seite 34 06 Elektrischer Anschluss Benutzerhandbuch V2.0-2023-07-30...
-
Seite 35: Anschließen Des Abschlusswiderstandes
Benutzerhandbuch V2.0-2023-07-30 06 Elektrischer Anschluss 6.6 Anschließen des Abschlusswiderstandes WARNUNG • Beachten Sie den elektrischen Anschluss, um die Installationsanforderungen für den Abschlusswiderstand zu erhalten. In diesem Teil werden nur die Anschlussschritte des Abschlusswiderstandes vorgestellt. • Wenn der Abschlusswiderstand nicht installiert ist, kommt es zu einer Verriegelungsstörung, und das System kann nicht richtig funktionieren. -
Seite 36: Systembetrieb
07 Systembetrieb Benutzerhandbuch V2.0-2023-07-30 7 Systembetrieb 7.1 Prüfungen vor dem Einschalten Vor dem Einschalten die folgenden Elemente kontrollieren, um Schäden am Batteriesystem zu vermeiden. Prüfung Der Wechselrichter ist an einem sauberen, gut belüfteten und leicht zu bedienenden Ort fest montiert. Das PE-Kabel, das Stromkabel, das Kommunikationskabel und der Abschlusswiderstand sind korrekt und sicher angeschlossen. - Seite 37 Benutzerhandbuch V2.0-2023-07-30 07 Systembetrieb Parallele Batteriesysteme Nur für Lynx Home F Plus+ Serie. Schritt 1: (Optional) Schalten Sie den Schalter zwischen dem Wechselrichter und dem Batteriesystem ein. Schritt 2: Schalten Sie die Schalter zwischen den Batteriesystemen ein. Schritt 3: Schalten Sie nacheinander die Luftschalter der Batteriesysteme ein. Schritt 4: Schalten Sie den Wechselrichter im System gemäß...
-
Seite 38: Einstellen Der Batterieparameter
07 Systembetrieb Benutzerhandbuch V2.0-2023-07-30 7.3 Einstellen der Batterieparameter Wählen Sie nach erfolgreichem Anschluss des Batteriemoduls und des Wechselrichters das Batteriemodell über SolarGo aus. App-Installation und Anschluss SolarGo SolarGo App Stellen Sie das Batteriemodell über die SolarGo-App ein. LX F-H Wählen Sie LX F-H. HINWEIS Wenn Sie das falsche Batteriemodell auswählen, wird „Batteriekommunikationsfehler“... -
Seite 39: Anzeigestatus
Benutzerhandbuch V2.0-2023-07-30 07 Systembetrieb 7.4 Anzeigestatus SOC-Anzeige Tastenanzeige Tastenanzeige Status Grün Standby oder Betrieb Alarmierend oder fehlerhaft 7.4.1 Normalstatus Tastenanzeige SOC-Anzeige Beschreibung SOC<5% 5%≤SOC<25% Leerlauf: grünes Licht blinkt zweimal 25%≤SOC<50% Standby: grünes Licht blinkt einmal 50%≤SOC<75% In Betrieb: Dauerhaft grün 75%≤SOC<95% SOC≥95 % HINWEIS... -
Seite 40: Alarmstatus
07 Systembetrieb Benutzerhandbuch V2.0-2023-07-30 7.4.2 Alarmstatus Tastenanzeige SOC-Anzeige Alarm Abhilfe Starten Sie die Batterie neu. Sollte Überspannung der das Problem weiterhin bestehen, Batterie wenden Sie sich bitte an den Kundendienst. Halten Sie die Taste 5 Sekunden lang gedrückt, um den Akku Unterspannung der unter Ladebedingungen zu Batterie... -
Seite 41: Fehlerhafter Status
Benutzerhandbuch V2.0-2023-07-30 07 Systembetrieb 7.4.3 Fehlerhafter Status Tastenanzeige SOC-Anzeige Fehler Abhilfe Starten Sie die Batterie neu. Überspannung der Sollte das Problem weiterhin Batterie bestehen, wenden Sie sich bitte an den Kundendienst. Halten Sie die Taste 5 Sekunden lang gedrückt, um den Akku Unterspannung der unter Ladebedingungen zu Batterie... - Seite 42 07 Systembetrieb Benutzerhandbuch V2.0-2023-07-30 Starten Sie die Batterie neu. Sollte das Problem weiterhin Luftschalterfehler bestehen, wenden Sie sich bitte an den Kundendienst. Berühren Sie die Batterie nicht Isolierungsfehler und wenden Sie sich an den Kundendienst. Ausschalten und Überprüfung der Kommunikationskabel. Interner Starten Sie die Batterie neu.
-
Seite 43: Wartung
Benutzerhandbuch V2.0-2023-07-30 08 Wartung 8 Wartung 8.1 Ausschalten des Batteriesystems GEFAHR • Schalten Sie das Batteriesystem vor dem Betrieb und der Wartung aus. Die Anlage kann sonst beschädigt werden oder es besteht Stromschlaggefahr. • Drücken Sie den Luftschalter, um die Batterie neu zu starten. Befolgen Sie die nachstehenden Schritte, um das Batteriesystem auszuschalten, damit das System nicht beschädigt wird. -
Seite 44: Parameter
09 Parameter Benutzerhandbuch V2.0-2023-07-30 9 Parameter Lynx Home F serie Technische Daten LX F6.6-H LX F9.8-H LX F13.1-H LX F16.4-H Nutzbare Energie(kWh) 6,55 9,83 13,1 16,38 Batteriemodul LX F3.3-H: 38,4 V 3,27 kWh Anzahl Module Zellentyp LFP (LiFePO4) Zellenkonfiguration 64S1P... - Seite 45 Benutzerhandbuch V2.0-2023-07-30 09 Parameter Lynx Home F Plus+ serie Technische Daten LX F6.6-H LX F9.8-H LX F13.1-H LX F16.4-H Nutzbare Energie(kWh) 6,55 9,83 13,1 16,38 Batteriemodul LX F3.3-H: 38,4 V 3,27 kWh Anzahl Module Zellentyp LFP (LiFePO4) Zellenkonfiguration 64S1P 96S1P 128S1P 160S1P Nennspannung (V)
- Seite 46 Offizielle Website App „SolarGo“ GoodWe Technologies Co.,Ltd. No. 90 Zijin Rd., New District, Suzhou, 215011, China www.goodwe.com service@goodwe.com Anschrift...
