Montage- und Betriebsvorschrift
KAPITEL 4
ELEKTRISCHER
ANSCHLUSS
m
GEFAHR
ACHTUNG
Abb.6
D
Rauch-
detektion
-
24V DC
+
+
Auswerte-
einheit
853
84
001 SS-110
7 17.09.19
Kanalrauchmelder – RMK

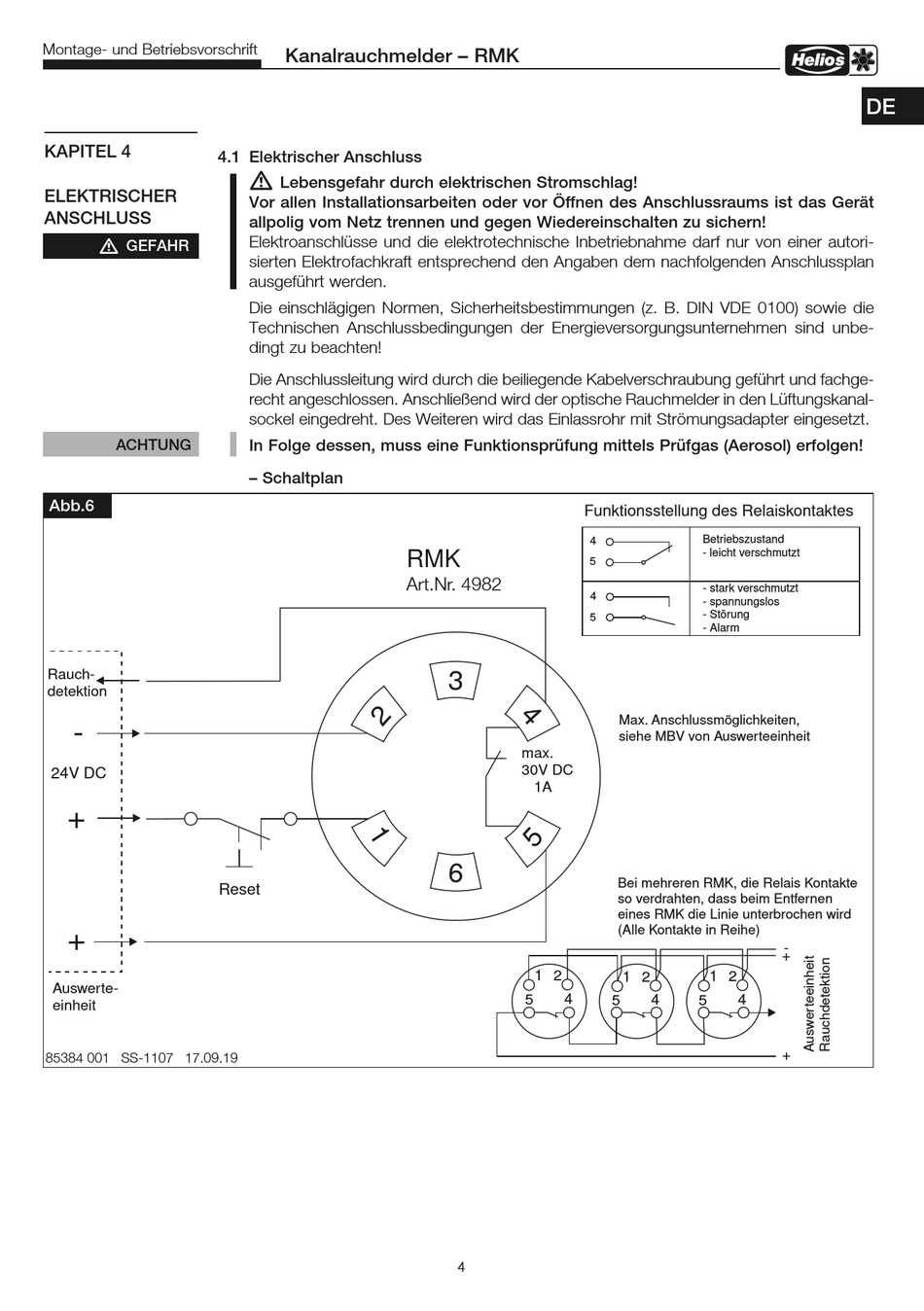

4.1 Elektrischer Anschluss
m
Lebensgefahr durch elektrischen Stromschlag!
Vor allen Installationsarbeiten oder vor Öffnen des Anschlussraums ist das Gerät
allpolig vom Netz trennen und gegen Wiedereinschalten zu sichern!
Elektroanschlüsse und die elektrotechnische Inbetriebnahme darf nur von einer autori-
sierten Elektrofachkraft entsprechend den Angaben dem nachfolgenden Anschlussplan
ausgeführt werden.
Die einschlägigen Normen, Sicherheitsbestimmungen (z. B. DIN VDE 0100) sowie die
Technischen Anschlussbedingungen der Energieversorgungsunternehmen sind unbe-
dingt zu beachten!
Die Anschlussleitung wird durch die beiliegende Kabelverschraubung geführt und fachge-
recht angeschlossen. Anschließend wird der optische Rauchmelder in den Lüftungskanal-
sockel eingedreht. Des Weiteren wird das Einlassrohr mit Strömungsadapter eingesetzt.
In Folge dessen, muss eine Funktionsprüfung mittels Prüfgas (Aerosol) erfolgen!
– Schaltplan
Reset
RMK
Art.Nr. 4982
max.
30V DC
1A
1 2
4
5
4
4
Funktionsstellung des Relaiskontaktes
Betriebszustand
4
- leicht verschmutzt
5
- stark verschmutzt
4
- spannungslos
- Störung
5
- Alarm
Max. Anschlussmöglichkeiten,
siehe MBV von Auswerteeinheit
Bei mehreren RMK, die Relais Kontakte
so verdrahten, dass beim Entfernen
eines RMK die Linie unterbrochen wird
(Alle Kontakte in Reihe)
1 2
1 2
4
5
5
4
